怎样加工水泵配件（4）

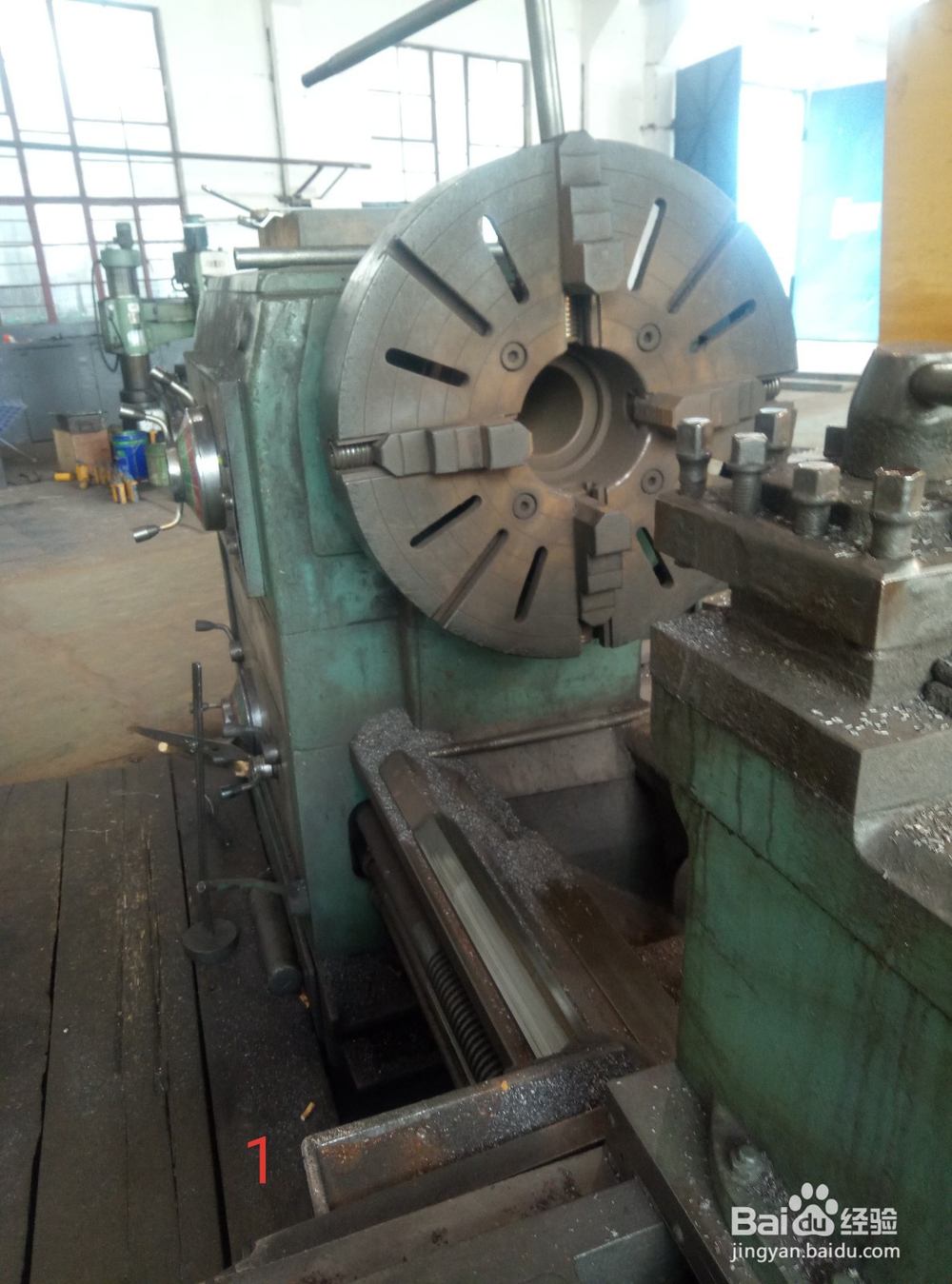

1、首先要使用四爪卡盘来装夹。1.5TC泵体是不规则的铸件。使用四爪可以以某个点为中心进行调整。

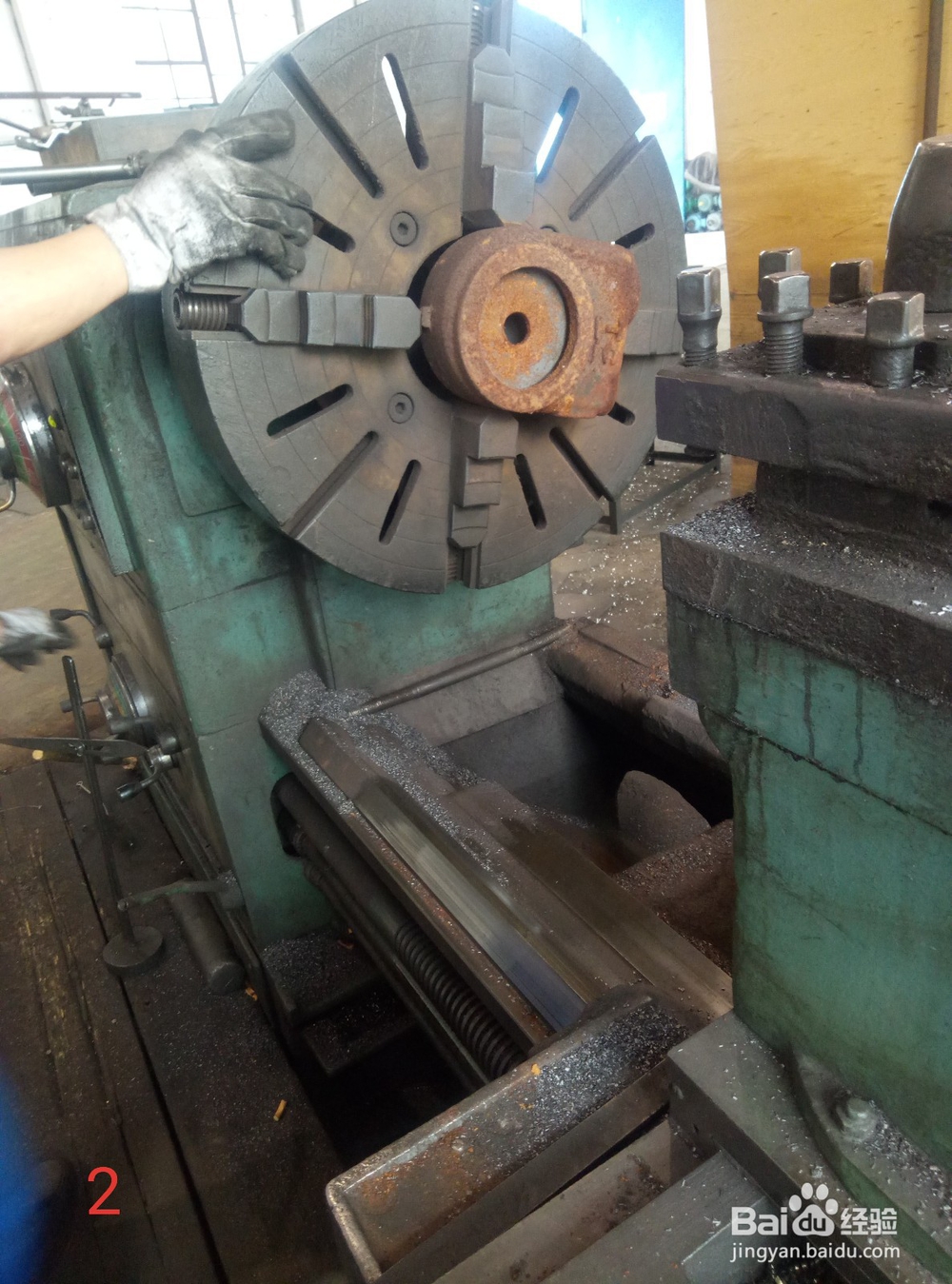

2、然后安装工件，如图所示，要求中间的圆位置要基本正好加工，就通过四爪的四脚调整不同长度达到调整好圆的位置。

3、调整的过程中使用尖头划针，配合四爪对爪的移动调整好工件的中心和平面。

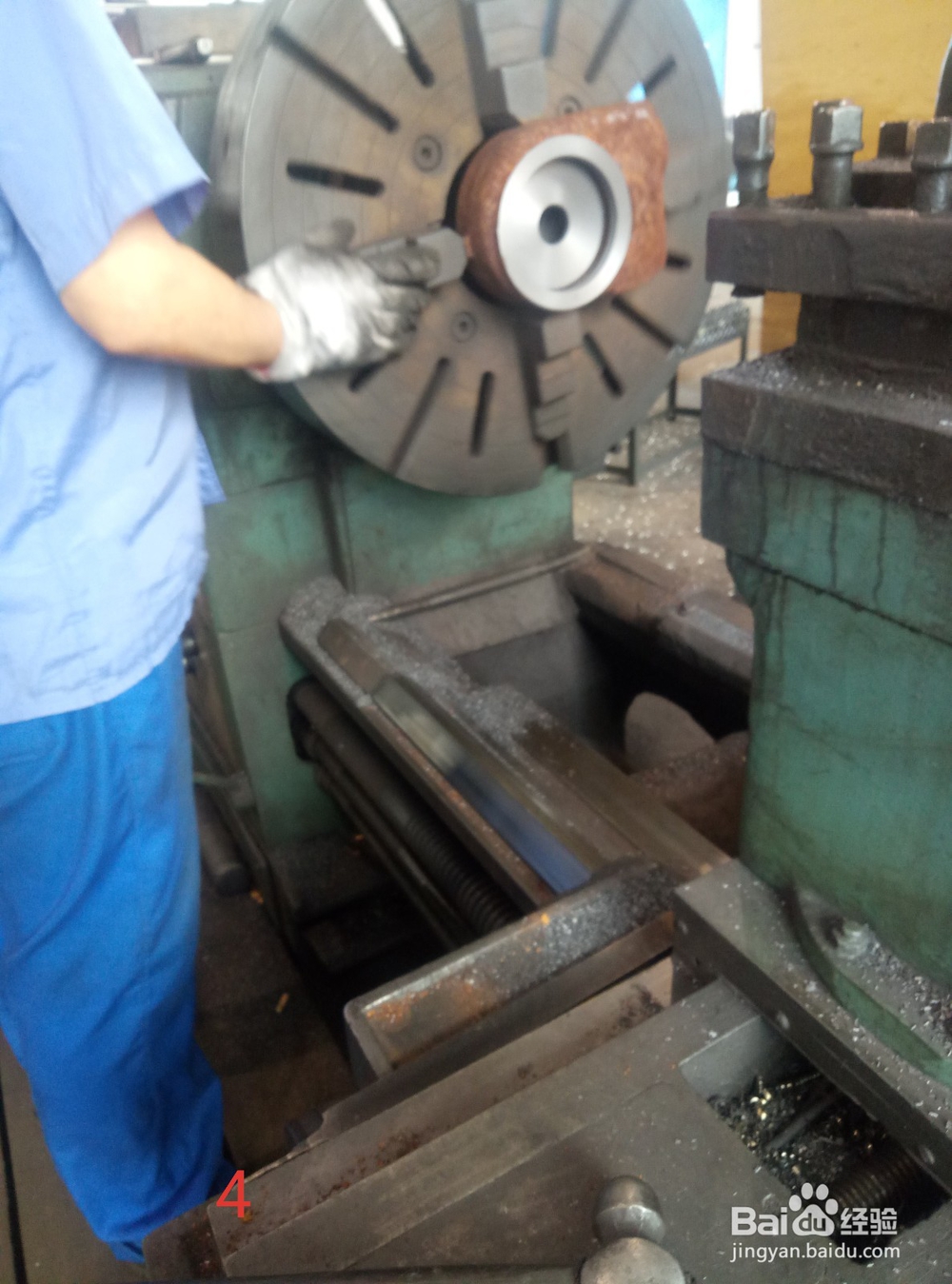

4、接着加工好圆的端面，内孔尺寸，直径130.0猱蝰逾鸾5。这个尺寸使用百分表测量。圆凹进去的深度是24.50。注意中心的孔40可以正负20丝。这就是1.5Tc泵体的叶轮室。

5、再加工1.5TC泵体进水端。这里可以使用三爪装夹上一步加工的130圆里。开动车床加工好进水端面和底部放水螺丝孔端面。一般端面光洁就可以了。尺寸是88左右。即叶轮室端面到加工端面的厚度。

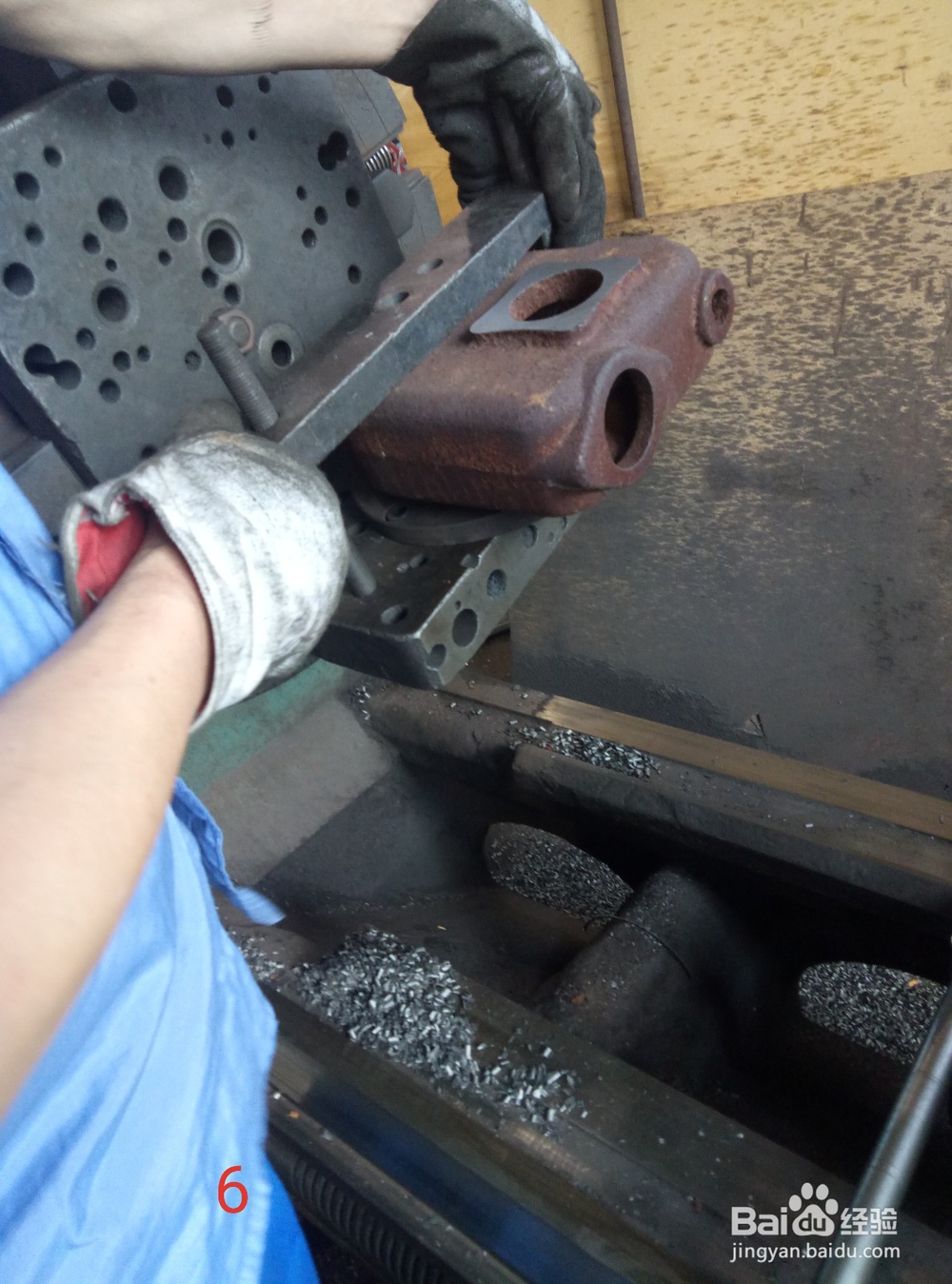

6、最后使用四爪夹90度角铁加工1.5TC泵体的出水端。要求是端面光洁就可以了。

7、注意装夹要稳固。如上图那样两端使用螺栓拉紧比较可靠。
