Creo发布几何的方法

1、打开待发布几何的零件模型，我们将在模型内创建一个发布几何特征。

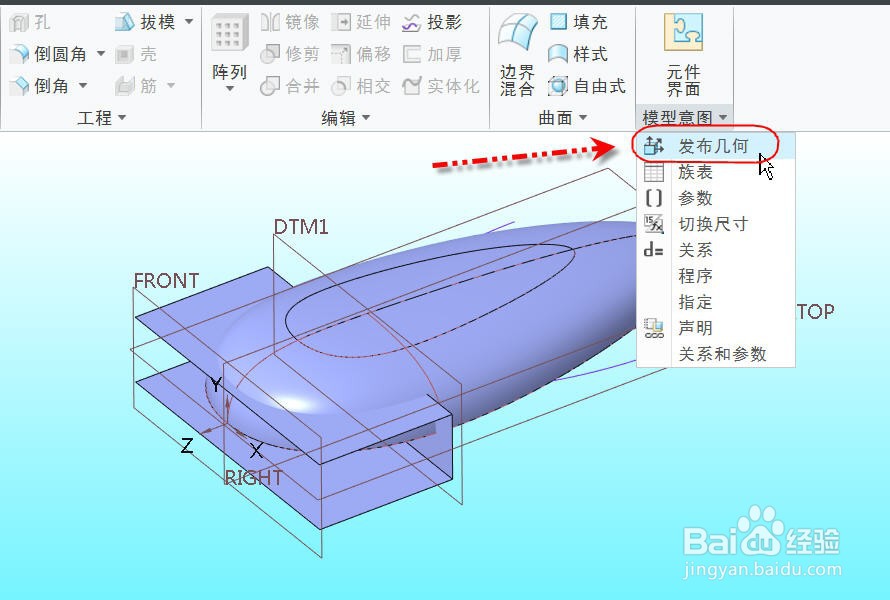

2、点击并展开【模型】选项卡上的【模型意图】菜单，选择【发布几何】，打开发布几何对话框

3、点击并激活【曲面集】列表框，然后选择图示的两个面组，记住选择第二个面组时要按住CTRL键。

4、点击并激活【链】列表框，然后按住CTRL键选择图示的多条曲线链

5、点击并激活【参考】列表框，选择图中的DTM1基准平面

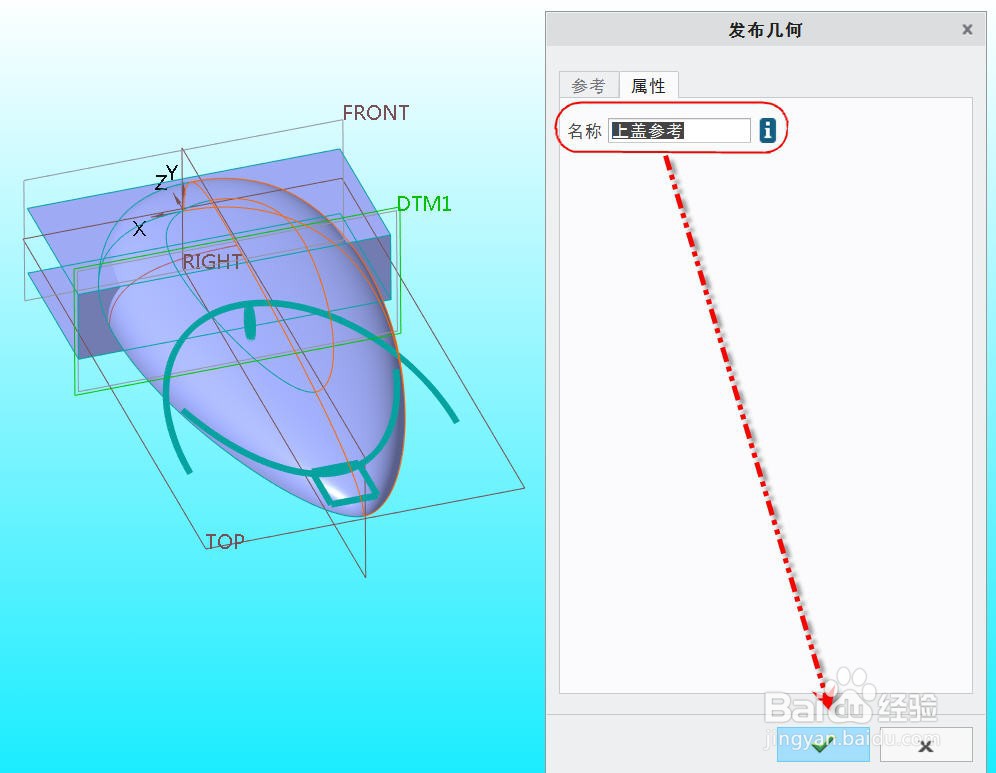

6、点击并切换到【属性】选项页，在【名称】输入框内输入【上盖参考】作为发布几何的名称，点击【确定】按钮完成发布几何的创建。

7、从模型树中便可看到创建成功的发布几何特征，如图所示。
