咖啡厅室内设计制图有哪些内容规范

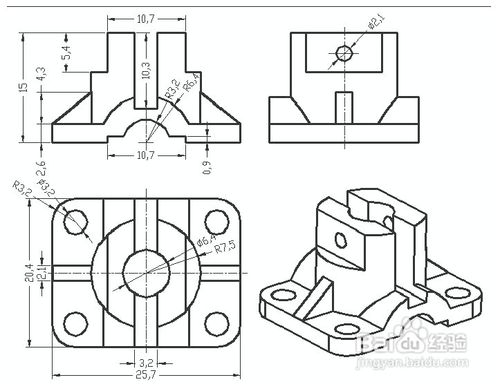

1、(1)正投影当投影线相互平行，并垂直于投影面时，此投影即为正投影。这样形成的正擐影图即为视图，其相应的投射方向称为视向。通过几个方向的正投影图，能够准确地表现物体的真实形状和大小。一般来说，形状不复杂的形体可以用三视图表达清楚。利用正投影图方法可以绘制建筑的平面图、立面图、剖面图；咖啡厅装修设计的平面图、顶棚图、立面图；家具的三视图等。①在咖啡厅装修设计中，投影具有一定的规律，一般正投影的基本规律：a．点的投影仍然是点。b．平行于投影面的直线，其正投影为直线，且与原直线平行等长。c．垂直于投影面的直线，其正投影为一点。d．倾斜与投影面的直线，其正投影为原长缩短的直线。e．平行于投影面的平面，其正投影为和原平面一模一样的平面。f．垂直于投影面的平面，其正投影为一直线。g．倾斜于投影面的平面，其正投影为原平面缩小的平面。②投影面的选择原则：按照平行于投影面的直线、平面的正投影与原直线、平面一模一样的基本原理来选择投影面，以达到用正投影图的原理来准确反映出咖啡厅装修设计及家具的真实形状和尺寸的目的。

3、(3)剖视图尽管在正投影中，投影线可以透过物体的表不法。由于物体的不同形状，其剖切的方法、部位亦不尽一致。一般剖视图有如下几种：a．全剖面：切面将整体物体切开后，移去被切部分，能反映出全部被切开后情形的剖视图。如建筑物的平面图、剖面图等。b．半剖面：用于对称而复杂的物体。切面位于中心线或轴线上，移去被切部分，把物体的外形及内部情况同时反映在同一视图中，一半为剖面、另一半为视图。c．断裂剖面：在有些物体的视图中需同时反映物体的局部细节，即切开需反映的部分，在图中用折断线作为其视图与局部剖面的分界线。如家具设计的视图及室内顶棚立面图中的视图会有运用。d．详细剖图：在咖啡厅装修设计制图中，为了更好地反映设计内容，表达各种材料之间相互联结的情况，需要绘制多个详细剖面，这类详细剖面也被称为构造节点大样图。遇到隐蔽部分，可以用虚线表达，但是在实际工程制图中，为避免视图中出现过多的虚线，便于图纸的识读，常常需要一个或数个剖示内部真实内容的图即剖视图。剖视图是假设物体被一个切面切开后移去被切部分，以反映物体内部构造。
