CAD的镜像功能如何使用

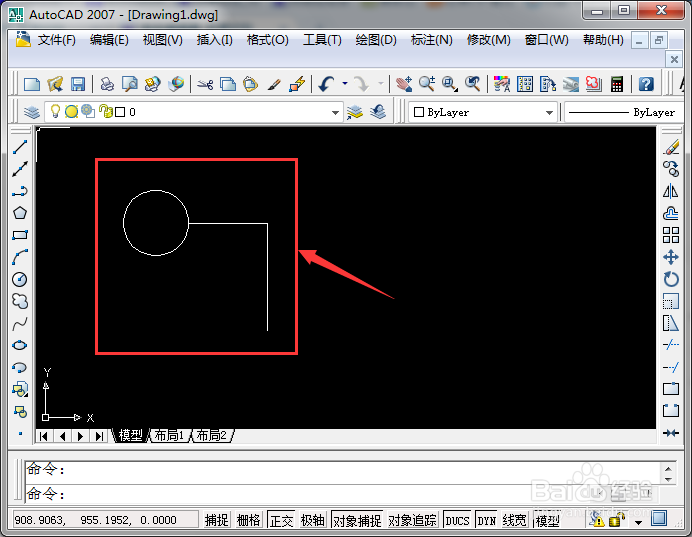

1、打开CAD进入主界面，在下图已经绘制一部分的图案中，我们打算将左侧的圆和水平线镜像过去，当然有很多种方法，镜像是一种快捷的方法。

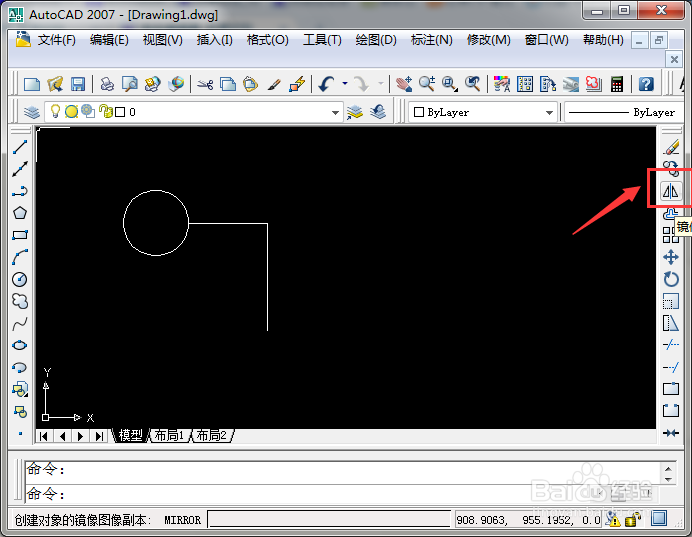

2、首先，我们需要调出镜像图标，在右侧边的功能菜单选项中，点击就可以开始执行镜像的命令。

3、选择需要镜像的对象，选择的部分就会变成虚线，如下图中所示，全部选择完以后，点击右键，结束镜像对象的选择。

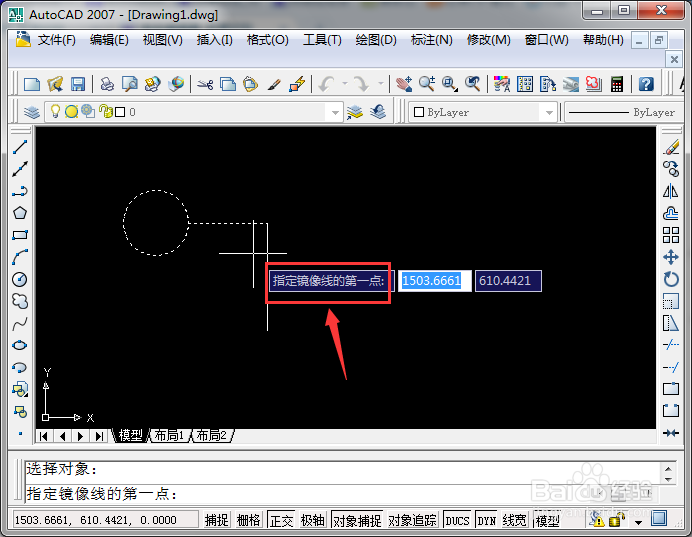

4、接下来，需要进行的步骤是选择镜像的对称轴，正好图中有一条竖直的线，我们就选择这条直线的两个端点。

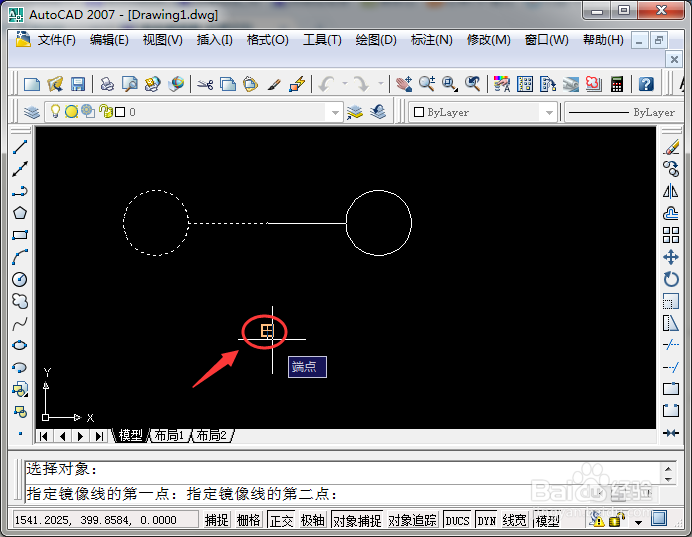

5、在选择镜像对称轴的第二个端点的时候就可以发现镜像的预览效果，直接点击选择第二个端点即可。

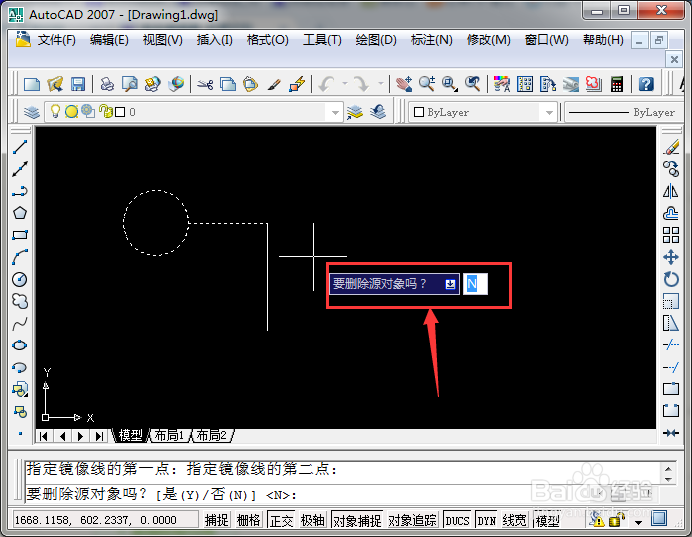

6、对称轴选择完以后，会弹出一个选项框，问你是否删除源对象，因为是镜像，所以肯定是不删除，默认的选择也是，所以直接点击回车键。

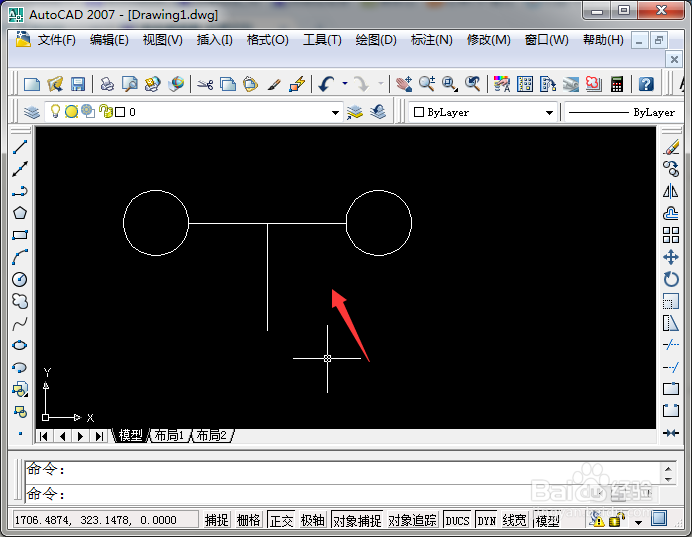

7、这样镜像图形就做好了，最终的效果如下图中所示。可以大幅度节约左图时间，这样的CAD绘图功能，你应该掌握的。
