表控 TPC8-8 控制器的说明

1、主要技术参数及说明

1、输入信号：各种开关、接点及感应开关，感应开关高端接 X 输入端，低端接 EG 地线。

2、感应开关：24V，NPN 常开型，例如:磁性开关、接近开关、光电开关等开关量传感器。

3、外形尺寸：145mmX90mmX40mm，采用导轨或螺钉方式固定。

4、供电电源：直流 12V 或 24V 的 开关电源。控制器端子 EG 为地线，端子 24V 为正极。

5、输出方式：NPN 型晶体管集电极开路输出，有输出时： 对地导通，无输出时： 开路 。

6、输出电压：直流 12V/24V,每路输出不大于 0.5A。负载高端接 DC+，低端接 Y 输出端。

7、负载要求：24V 时小于 12 瓦（大于 48 欧姆），12V 时小于 6 瓦（大于 24 欧姆）。

2、现场调试

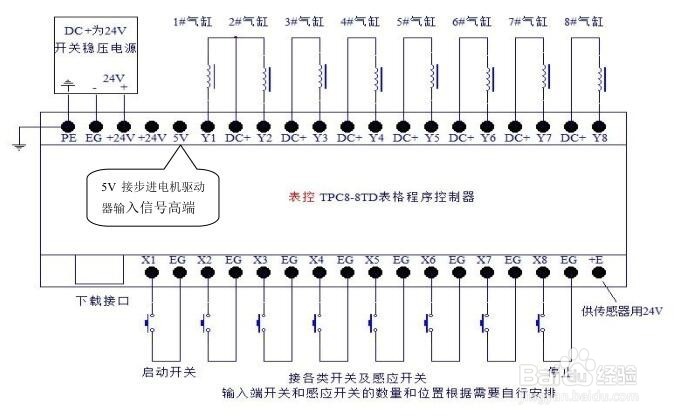

调试期间注意设备和人身安全,直至功能到达理想状态。接线可参考图

3、简捷 的调试方法（软件和资料发到邮箱）

1、 安装功能设置表软件，在电脑前调试，接通电源及连接下载电缆。

2、 设置功能数据，点击“连接”和“下载”按钮将设置数据下载到控制器。

3、 用短接输入端的方法代替输入开关及传感器信号进行调试，观察输出指示灯运行状态。

4、 经过反复设置——调试——下载，直到达到所需功能后再进行设备现场调试。
