Buck斩波电路如何设计

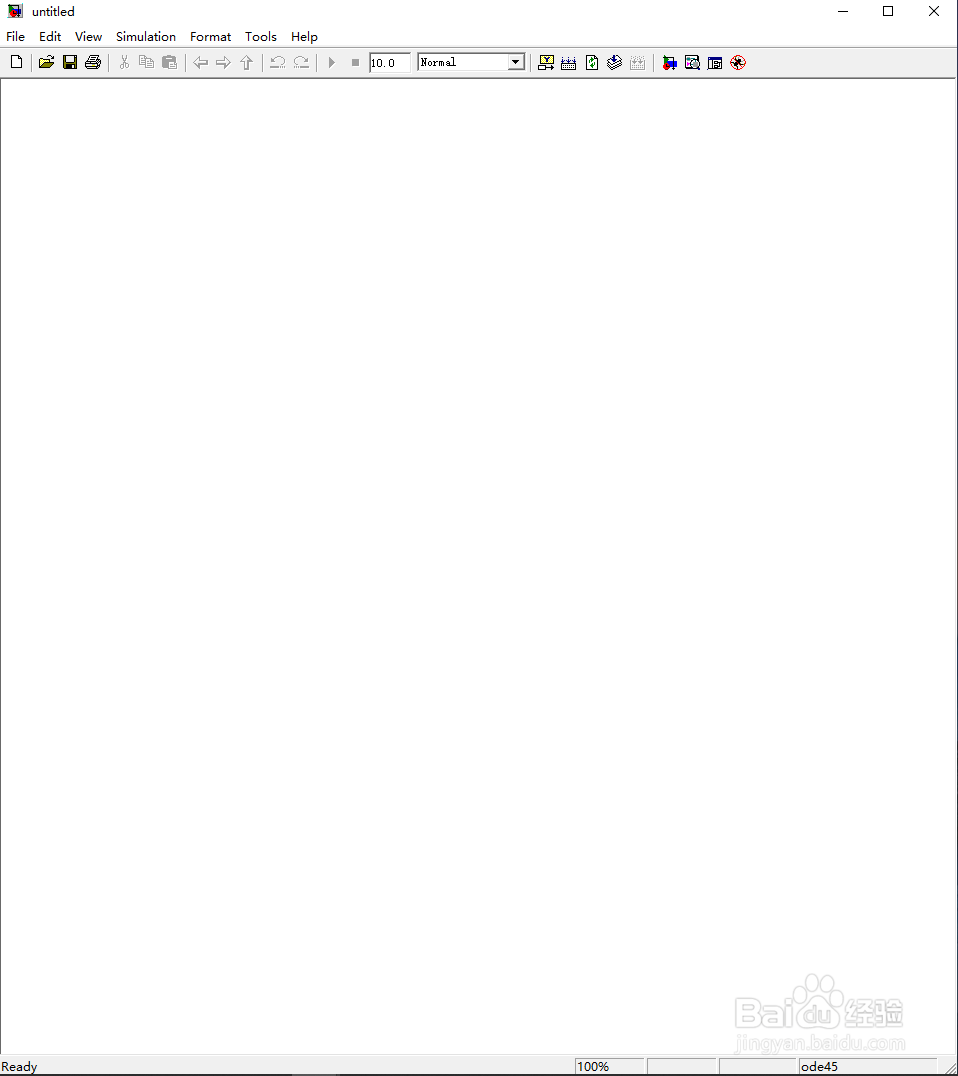

1、首先打开Matlab/Simulink，建立模型（mdl）文件。

2、根据Buck斩波电路的原理图在模型文件中建立电路模型，将各元器件进行连接。

3、将powergui模块放入该模型中，采用离散采样，采样周期默认为Ts=5e-005s。

4、设定初始参数，电源电压Vg=100v,期望输出电压V=10v,二极管电压正偏VD=0.8v,负载电阻R=1Ω,二极管导通电阻=Mosfet导通电阻RD=Ron=0.01Ω,开关频率fs=10KHz。

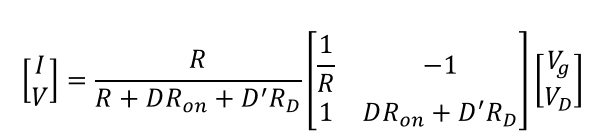

5、根据平均状态空间方程可计算出电感电流I、输出电压V与各参数的关系式，其中D为占空比，D'=1-D。

6、代入各参数可得占空比D=0.1081。

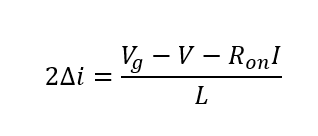

7、根据电感电流纹波值的关系式，设定电感电流纹波值为0.1A，代入参数可求得电感值L=0.0899H。

8、根据电容电压纹波值的关系式，设定电容电压纹波值为0.1V，代入参数可求得电感值C=0.0000125F。

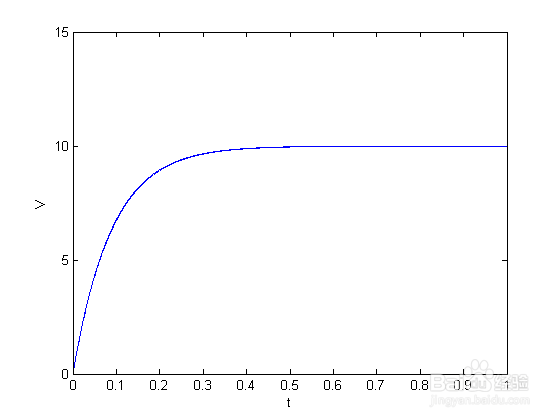

9、运行该模型，可得Buck斩波器输出电压终值为10V，说明此设计满足期望输出值。
