测试仪记录波形判读说明

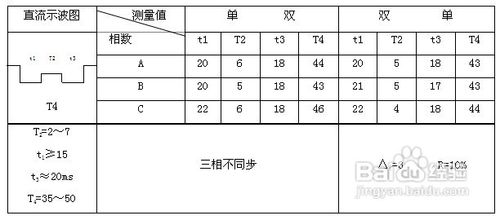

1、切换开关触头变换程序：(单位:ms)切换开关触头变换程序：(单位:ms)

3、波形的三项同期性由T0的参数所决定。ＢＣ项以Ａ项为参照，值有正负之分见等号处，等号为正、负号为负。注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现场均采用这种方式）。其测量波形图如下所示。我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40Ω以上并保持一段时间（如2ms以上），则应视为开关有问题。

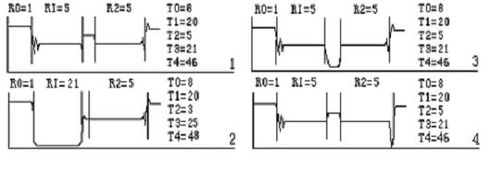

5、根据标准分析测试波形，判断开关有何故障1 号：图中的波形无断开点，过度总时间T4=4瀵鸦铙邮6在标准的35～50ms之内。开关动作前测试线等引起的电阻T0=01Ω左右，开关动作接入的电阻值R1=5Ω，R2= 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。2 号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1=21Ω以经断开，本仪器测量有效值为22Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。3 号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。4 号：图中的波形有断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线包过渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻最大值没有超过本仪器测量有效值20Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。
