SIM7600CE电源设计指南

1、确保VBAT引脚上的电压永远不会降至3.4V以下，即使在传输期间爆发时，当前消费可能上升到2A。如果电压下降到3.4V以下，射频性能可能会受到影响。注:如果VBAT引脚的电源能支持2帆歌达缒A以上，则电容大于300uF建议。否则用户通常必须使用总计1000uF的电容器，以避免的电压下降超过300mV。一些高频低ESR的多层陶瓷芯片(MLCC)电容器(0.1/1uF)可用于EMC。

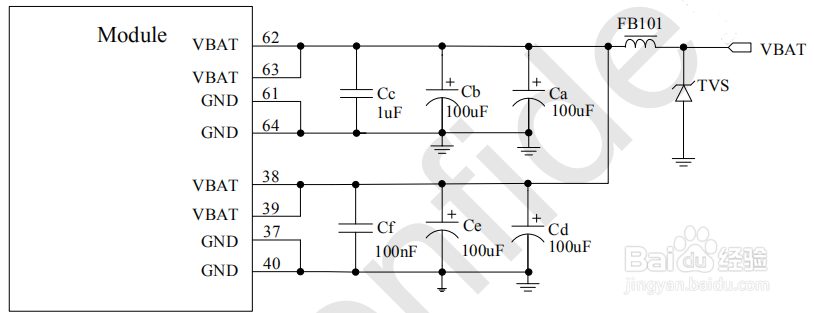

2、这些电容器应该放置在入奚戢瘟尽可能接近VBAT垫。此外，用户应该保持VBAT线在大于2mm的电路板上，以最小化PCB线阻抗。以下图显示推荐的电路。FB101推荐部分为BLM21PG300SN1D或MPZ2012S221A。SIM7600CE电源应用电路图：

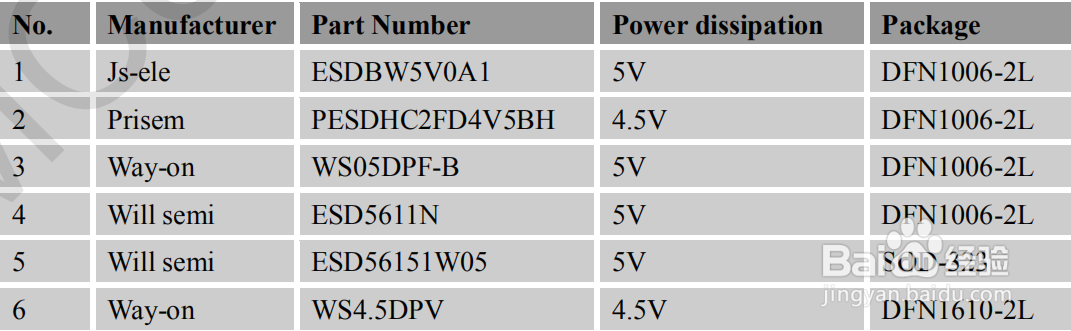

3、另外，为了防止ESD或浪涌保护，建议使用一台电视机进行保护模块。注:客户只能使用power pin 62, 63或power pin 38, 39，因为这些pin是模块内部连接。SIM7600CE推荐电视列表：
