分享一下多功能电能表现场校验仪的操作方法

1、仪器的面板平面图如图所示：

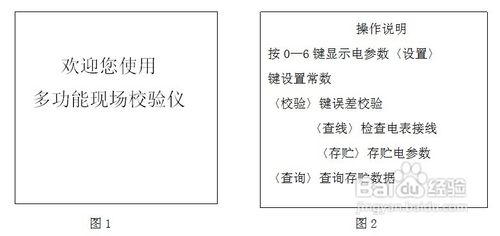

2、开机：接通电源后，液晶屏即显示：（见图1），稍后，自动翻屏显示画面：（见图２）

3、接线：首先Ub端子必须与公共端U0连接，然后訇咀喃谆将A、B、C三相电压分别接入校验仪相应的电压端子Ua、Ub、Uc。再把A、C相电流线串入相应的电流端子Ia、Ic和电流I0端子（或吹涡皋陕用A、C相钳表，注意钳口清洁）。连接采样装置（光电采样器或电子表脉冲采样线）。

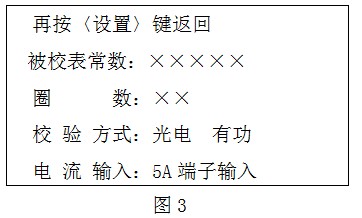

4、设置常数及方式：在“操作说明”提示状态下按[设置]键，进入“常数设置”状态（见图3）。按数字键及上、下、左、右箭头键可输入“被校表常数”、“圈数”、“CT变比”（仅当电流输入方式选择为500A钳表输入时才有该项设置。

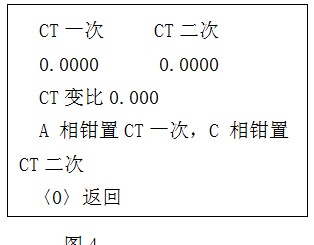

5、CT变比的测量：按[变比]键即显示如下（见图4）。按屏幕提示进行操作即可测出CT变比。此时A相钳必须用500A钳表，C相钳必须用5A钳表,与电流输入方式无关
