4-31.二维基本图元"多线"命令 修正版

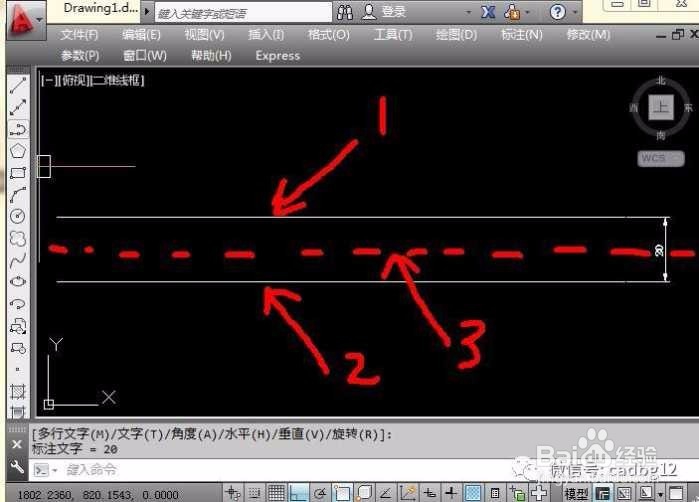

1、此命令一般多用于画一些建筑类的墙线；先说一下多线的一般结构:（见下图）

2、第1条线为上线，第2条线为下线，中间第3条为中线，中线不显示，上线与下线默认的距离为20MM; 在输入尺寸定位时可以设置以上线，下线，或中线为依据来绘制！

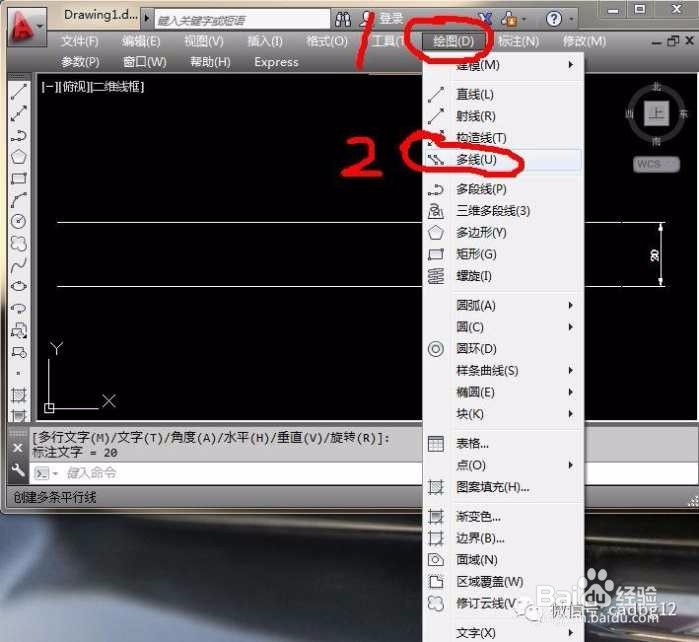

启动命令方式1：点击菜单栏中的“绘图”按扭→“多线”（见下图）；

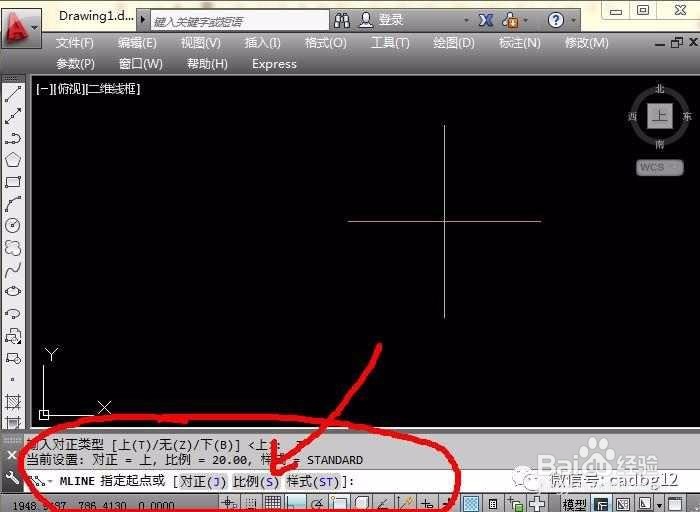

3、启动命令后可以看到有3个选项（见下图）；

1、先输入“J”对正；出来的上，无，下，就是前面跟大家说的上线，中线，下线，想以后输入的尺寸以那条线为基准就输入对应的选项即可（见下图）

2、这里我们举例先以上线为基准；然后回车确认；

3、选项里有个比例S; 输入"S"回车确认；（见下图）

1、这里输入的数值意思为设置后面创建的多线，上线与下线之间的尺寸；这里我们举例输入“30”；然后回车确认；（见下图）

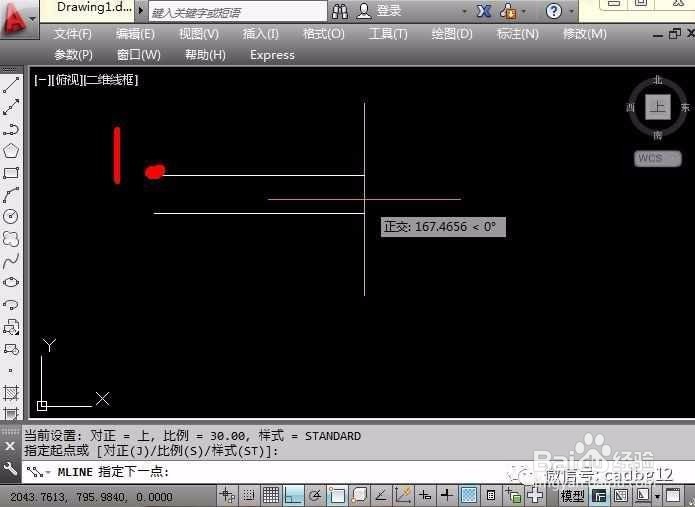

2、按提示先指定一点；

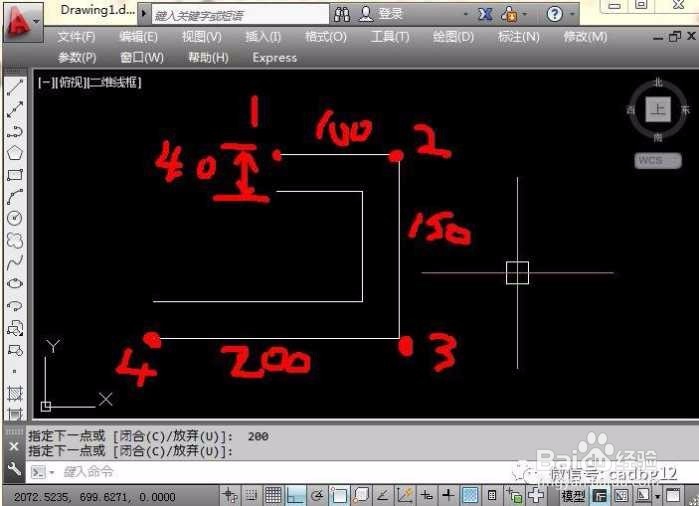

3、然后不断的指定一点直到结束命令为止；按F8开启下交模式；依次输入“100”，“150”，“200”（见下图）

1、如图，输入的数值对应以上线为基准，上线与下线的间隔为40；

。

。。

。。。

这样一条常用的多线的设置与创建过程就讲到这里，

这里就先介绍来这里，如果大家对里面的其它选项感觉兴趣的话可以自己多操作。期待大家的进步与提高；

如果遇到不懂的地方欢迎随时联系我，一起交流，一起进步！

这节课先讲到这里，下节课精彩继续...！

。

。。

。。。
