继保变压器复合电压闭锁（方向）过流保护
1、开关变位确认时间
各种继电器和微机保护，其接点的断开与闭合常会有一定抖动。为防止抖动对试验结果造成的影响，常设置一定的“开关变位确认时间”。一般来说对于常规的继电器，开关变位时间设置为20ms，而微机型保护，开关变位时间设置为5ms就可。
rmal style="text-indent:28px;mso-char-indent-count:2.0000;text-align:left;line-height:27px;mso-line-height-rule:exactly;" >自动变化间隔时间是指在自动方式时每一步个故障变化的间隔时间，因此我们在设置间隔时间的时候必须保证间隔时间比保护动作的时间长，以便保护能够可靠动作。
amily:Arial;font-size:14px;mso-font-kerning:1px;" >。
“上限”一栏是设置各相最大允许输出的有效值。试验时如果担心某相会不小心输出太大而损坏继电器，可为该相设一“上限值”，则在试验过程中该相将永远不会超限，可确保继电器安全。“上限值”在软件出厂的默认值是电压电流的最大输出幅值。
2、 测试结果记录
界面的右下角为测试结果的“动作值”、“返回值”和“返回系数”的记录区。记录的内容非常丰富，可以记录三相电压、电流，各线电压，电压、电流的正序、负序及零序分量，各交流量的相位，以及频率等。需要记录哪个量只需在该量前打勾即可。如右图所示。
amily:Arial;font-size:14px;mso-font-kerning:1px;" >
amily:Arial;font-size:14px;mso-font-kerning:1px;" >。
“上限”一栏是设置各相最大允许输出的有效值。试验时如果担心某相会不小心输出太大而损坏继电器，可为该相设一“上限值”，则在试验过程中该相将永远不会超限，可确保继电器安全。“上限值”在软件出厂的默认值是电压电流的最大输出幅值。
3、 短路计算按钮

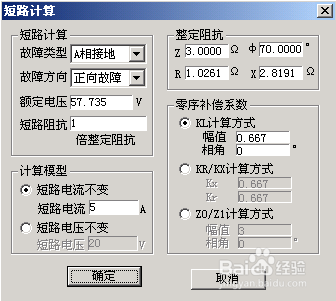

“交流试验”模块是一个非常通用的模块。当需要模拟更复杂的试验时，请点击工具栏中的短路计算按钮，将弹出如右图所示的“短路计算”对话框，在这个对话框中可以设置：
— 故障类型
在下拉菜单中可选择故障类型有：单相接地短路、两相短路、三相短路，或者是正常状态。其中正常状态是指三相电压为正序额定电压，三相电流为0A。
— 故障方向
默认情况下是“正向故障”，对有些方向性保护需模拟反向故障时，可在下拉菜单中选择“反向故障”。
4、— 额定电压
系统的额定相电压。一般额定电压为57.735V。非故障相电压为此电压。
— 整定阻抗
根据定值单给出的定值类型不同，在界面上可按“Z / Ф”或“R / X”两种方式设置故障阻抗。选择哪一种方式设置整定阻抗主要是根据定值单来设置，用哪一种方式设置的时候，另一种方式的值都会由计算机自动计算得出。
— 短路阻抗倍数
上面设置的是定值单中的“整定阻抗”，而试验时常常按0.95倍或1.05倍来进行校验。因此“短路阻抗”＝“倍数值”ד整定阻抗”，用此“短路阻抗”再参与短路计算。做“零序保护”试验时，有时可通过灵活设置短路阻抗，在不退出距离保护的情况下来躲开距离保护的抢动。
5、— 计算模型
当选择“短路电流不变”时，需要设置一定的短路电流。通过给定的“短路阻抗”和该“短路电流”计算出相应故障类型下的“短路电压”。当选择“短路电压不变”时，需要设置一定的短路电压。通过给定的“短路阻抗”和该“短路电压”计算出相应故障类型下的“短路电流”。做“距离保护”试验时，有时可通过灵活设置短路电流，在不退出零序保护的情况下来躲开零序保护的抢动。
6667px;mso-font-kerning:1px;" >
— 故障方向
默认情况下是“正向故障”，对有些方向性保护需模拟反向故障时，可在下拉菜单中选择“反向故障”。
6、 零序补偿系数
在模拟“接地距离保护”试验时，必须考虑相应的零序补偿系数。软件给出了三种设置方式，请按照定值单中给出的零序补偿系数设置方式对应设置。
设置完以上试验参数后点击“确认”按钮，软件立即将计算出的短路电压、电流，以及相应的角度写入“交流试验”界面中。比如，按上述设置后，计算的结果如右图所示：
="宋体" >短路阻抗”和该“短路电压”计算出相应故障类型下的“短路电流”。做“距离保护”试验时，有时可通过灵活设置短路电流，在不退出零序保护的情况下来躲开零序保护的抢动。
6667px;mso-font-kerning:1px;" >
— 故障方向
默认情况下是“正向故障”，对有些方向性保护需模拟反向故障时，可在下拉菜单中选择“反向故障”。
7、按序分量输出功能

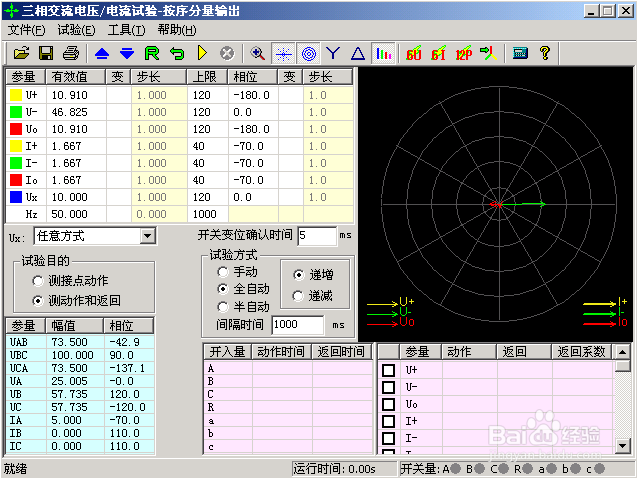

序分量测试界面，如下图所示：
在界面上直接设置需输出的电压电流的各种序分量，不需要象传统的通过设置各相电压电流幅值和相位来得到各序分量，大大简化了操作，甩开了传统的复杂计算，为测试序分量继电器提供了方便。例如，要输出三相负序电压，若在三相交流输出页面，就必须分别设置三相电压的幅值和相位，而现在只需要将所需输出的负序电压值赋予给“U－”，软件能自动计算出测试仪每相应输出的电压幅值和相位关系。
和该“短路电压”计算出相应故障类型下的“短路电流”。做“距离保护”试验时，有时可通过灵活设置短路电流，在不退出零序保护的情况下来躲开零序保护的抢动。
6667px;mso-font-kerning:1px;" >
— 故障方向
默认情况下是“正向故障”，对有些方向性保护需模拟反向故障时，可在下拉菜单中选择“反向故障”。
1、¢ 变压器复合电压闭锁（方向）过流保护
这是当前大容量变压器常见的后备保护之一。用“交流试验”进行模拟时，应注意以下几点：
— 如何输出复合电压
复合电压是指低电压和负序电压。在闭锁过流时，这两种电压是“或”的关系。也就是说，可以理解为是“低电压闭锁（方向）过流”和“负序电压闭锁（方向）过流”两套保护的组合。一般保护提供了两组电压输入端子，一组用于输入低电压（正序电压），一组用于输入负序电压，因此，试验时电压的接线不同。
Arial;font-size:14px;mso-font-kerning:1px;" >的单元，而其它几个在使用方法上与此基本相同，所以下面仅以“四相电压和三相电流”为例进行详细介绍。
2、保护定值单中，“低电压”和“负序电压”常常指线电压，可将其除以1.732，转换成相电压，由测试仪输出三相电压进行试验。低电压试验时，在“交流试验”中设置三相电压相位为：0°、－120°、120°；负序电压试验时，在“交流试验”中设置三相电压相位为：0°、120°、－120°；
— 电压电流怎样配合输出
如果采用三相电压同时输出，则试验时可任意取其中一相电流输出。
如果采用两相电压输出，则需要通过阅读保护说明书，查看保护是采用什么接线方式。比如，采用90°接线，则按“UAB，IC”，“UBC，IA”，“UCA，IB”方式进行输出；采用0°接线，常常按“UAB，IA”，“UBC，IB”，“UCA，IC”方式进行输出。
3、— 怎样测试方向更简单
假设某保护采用90°接线方式，低电压定值为60V，试验时可在“交流试验”中进行如下设置：UA=60V，相位为0°；UB=0V，相位为0°。这样，UAB即为60V，0°。然后固定电压，改变电流IC的相位来测试两条动作边界。
— 最大灵敏角的“正”、“负”是怎样定义的
保护定义：电压超前电流的角度为正，反之为负。假设右图所示的IC为灵敏角指向，UAB为参考方向0°，则该保护的灵敏角即为：－45°，两动作边界分别为45°、－135°（阴影部分为动作区）。
n" >0°接线，常常按“UAB，IA”，“UBC，IB”，“UCA，IC”方式进行输出。
● 需要测试哪些项目
过电流值、低电压值、负序电压值、动作灵敏角等。
4、 怎样在输出期间直接置数改变输出
有些保护要求在输出故障之前先输出正常状态量（电压为57.735V，电流为0A），以使保护的“TV断线”信号消失，或重合闸充电灯亮。还有些保护是通过突变量起动的，要求在试验期间加上突变量。这些都要求软件能在试验期间直接修改数据，改变测试仪的输出量。
首先选择“手动”试验方式，在试验输出状态下，依次直接修改所需改变的各相的参数（幅值或相位）。按“确认”键之前，尽管界面上的数据已经修改，但测试仪实际输出的电压电流还是修改前的。全部修改完后按“确认”键，测试仪的各相输出立即同时改变为修改后的值。由于这种改变是各相同步改变的，所以能适应某些突变量起动的保护的输出要求。
al" >”、“负”是怎样定义的
保护定义：电压超前电流的角度为正，反之为负。假设右图所示的IC为灵敏角指向，UAB为参考方向0°，则该保护的灵敏角即为：－45°，两动作边界分别为45°、－135°（阴影部分为动作区）。
n" >0°接线，常常按“UAB，IA”，“UBC，IB”，“UCA，IC”方式进行输出。
5、有时会发现：界面上的“步长”参量不能修改。其实，这是因为当前状态下该交流量是非变量，只要在“变”栏点击鼠标，使其变为变量，就会发现：刚才还灰色显示的步长栏变成了激活状态。软件允许修改步长参数了。
如果当前采用的是“半自动”或“全自动”试验方式，可在试验输出状态下选择为“手动”试验方式，此时测试仪的输出不再变化（并没有停止输出，而是维持在当前值输出）。然后按上述方式改变试验参数。
在“半自动”或“全自动”试验方式下，如果当前按“递增”变化，而要改为按“递减”，同样可在试验输出状态下直接点选“递减”来实现。
测试仪实际输出的电压电流还是修改前的。全部修改完后按“确认”键，测试仪的各相输出立即同时改变为修改后的值。由于这种改变是各相同步改变的，所以能适应某些突变量起动的保护的输出要求。
al" >”、“负”是怎样定义的
保护定义：电压超前电流的角度为正，反之为负。假设右图所示的IC为灵敏角指向，UAB为参考方向0°，则该保护的灵敏角即为：－45°，两动作边界分别为45°、－135°（阴影部分为动作区）。
n" >0°接线，常常按“UAB，IA”，“UBC，IB”，“UCA，IC”方式进行输出。
