如何用CAD画一颗平面的红色桃子心

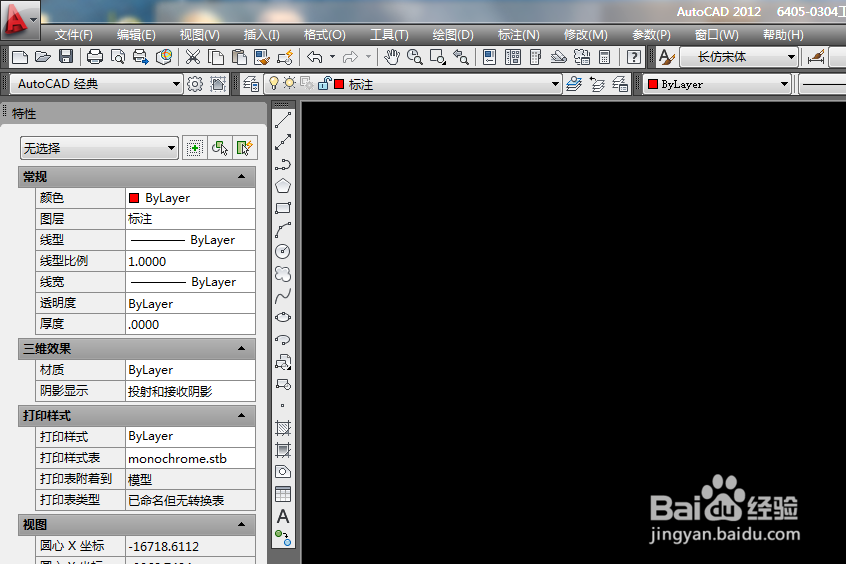

1、如下图所示，打开AutoCAD软件，新建一个空白的文件。

2、如下图所示，在左边工具栏中点击“矩形”图标，在空白区域画一个50x50的正方形。

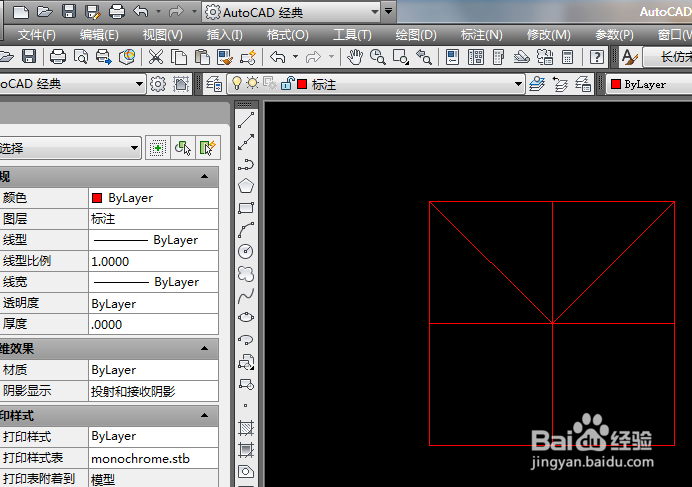

3、如下图所示，画辅助线。

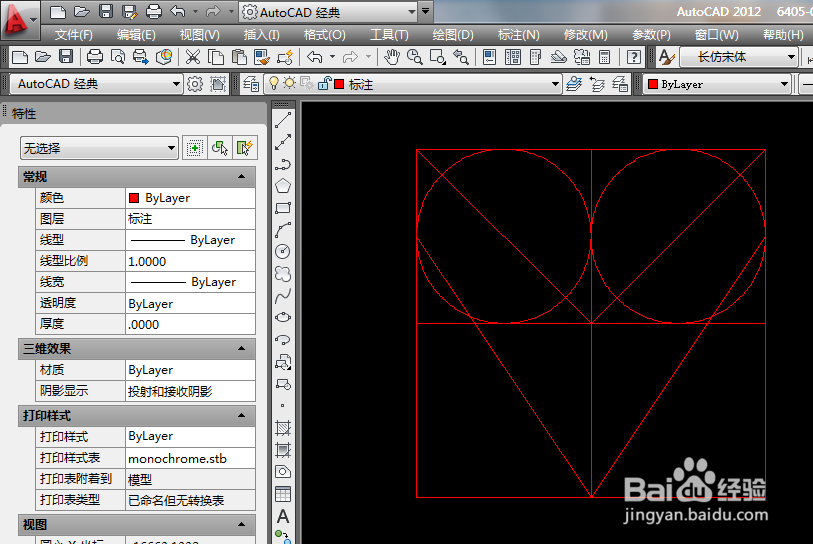

4、如下图所示，画两个圆，一边一个。

5、如下图所示，两条成角度的直线别画错了。

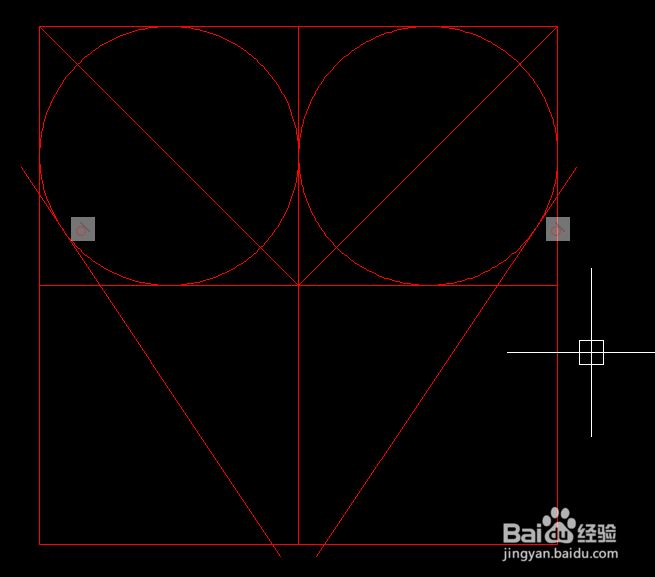

6、如下图所示，执行【参数——几何约束——相切】，激活“相切”命令。

7、如下图所示，根据操作提示进行操作。选择第一个对象：点击圆。

8、如下图所示，选择第二个对象：点击直线。

9、如下图所示，用同样的操作步骤来约束另一条直线。

10、如下图所示，见红色框选，移动两头直线，同时要保证两个圆的位置不变。（移动直线之后，圆也会移动，需要我们手动改回来。）

11、如下图所示，先删除所有的辅助线，再激活修剪命令，按照下图是所示的形状进行裁剪。

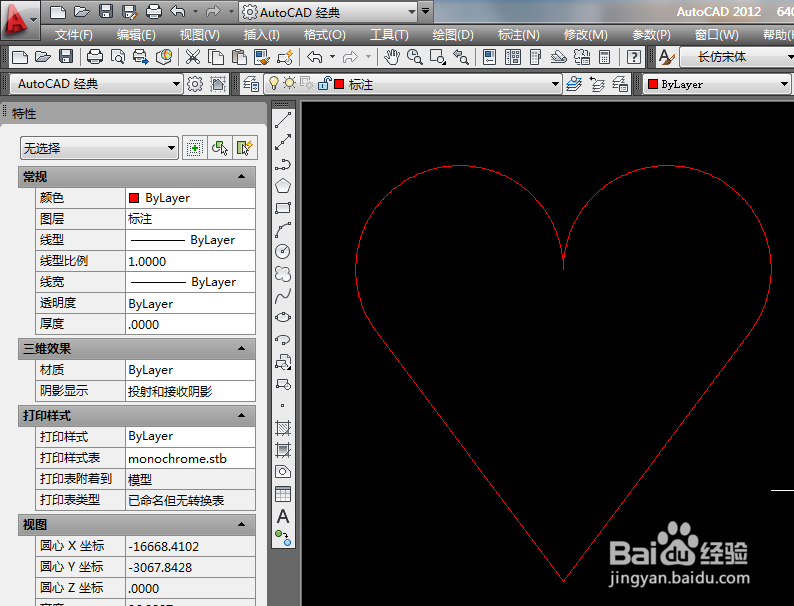

12、如下图所示，点击左边工具栏中的“填充图标”，填充图案选项板中选择“SOLID”，颜色设置为红色。至此，完成一颗红色桃子心画完了。
