墒情自动监测站/土壤墒情监测仪器

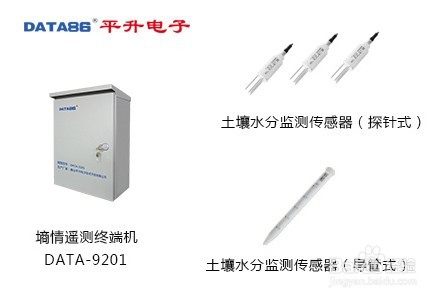

1、墒情自动监测站中的监测设备可分为墒情遥测终端机和土壤水分监测传感器两部分，如下图所示：

1、★ 通讯规约符合水利部《墒情监测建设工程数据通信规约报文规定》。

★ 防护等级、量程范围、准确度、环境适应性等指标符合《墒情自动监测仪器实验室检验测试实施办法(试行)》。

★ 采用超低功耗设计，适合太阳能供电方式、降低供电设备成本。

★ 运行模式、采集/上报间隔、传输网络、传感器类型等可灵活选择。

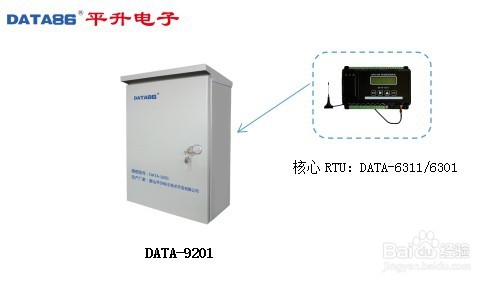

1、 ● 墒情遥测终端机

DATA-9201型墒情遥测终端机性能指标满足《水文自动测报系统设备 遥测终端机》（SL 180-2015）要求。

（1）运行模式：自报、应答和兼容。

（2）可设置采集和自报时间间隔。

（3）通信控制：一站多发，采用4G/GPRS/CDMA网络发送数据。

（4）存储容量：4M，支持当前和历史数据检索。

（5）土壤水分监测传感器支持数量：探针式传感器≥3支；导管式传感器≥1支（不少于3个监测点位）。

（6）可接入其他传感器信号：RS485、RS232数字信号；0～5V、4～20mA模拟量信号；开关量信号。

（7）数据传输规约符合《墒情监测建设工程数据通信规约报文规定》。

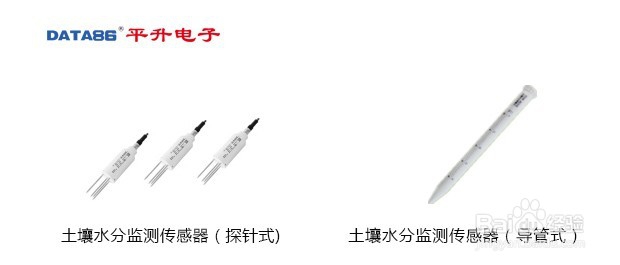

2、● 土壤水分监测传感器

土壤水分监测传感器分为探针式传感器和导管式传感器，用户可根据实际需要选择。

土壤水分监测传感器主要性能指标如下：

（1）外壳防护等级：IP68。

（2）量程：0～60%（体积含水量）。

（3）准确度：绝对误差应≤2%（体积含水量）。

（4）工作环境：-10℃～50℃；对高寒或高热地区，在气温-30℃～60℃、土壤温度-20℃～55℃条件下不损坏。

（5）供电：直流12V供电。

（6）信号输出接口：0～2.5 V、4mA～20mA、RS485、RS232等接口可选。

（7）电源输入端与外壳之间绝缘电阻≥2MΩ。
