基于犀牛的FLAC3D结构单元绘制与导入

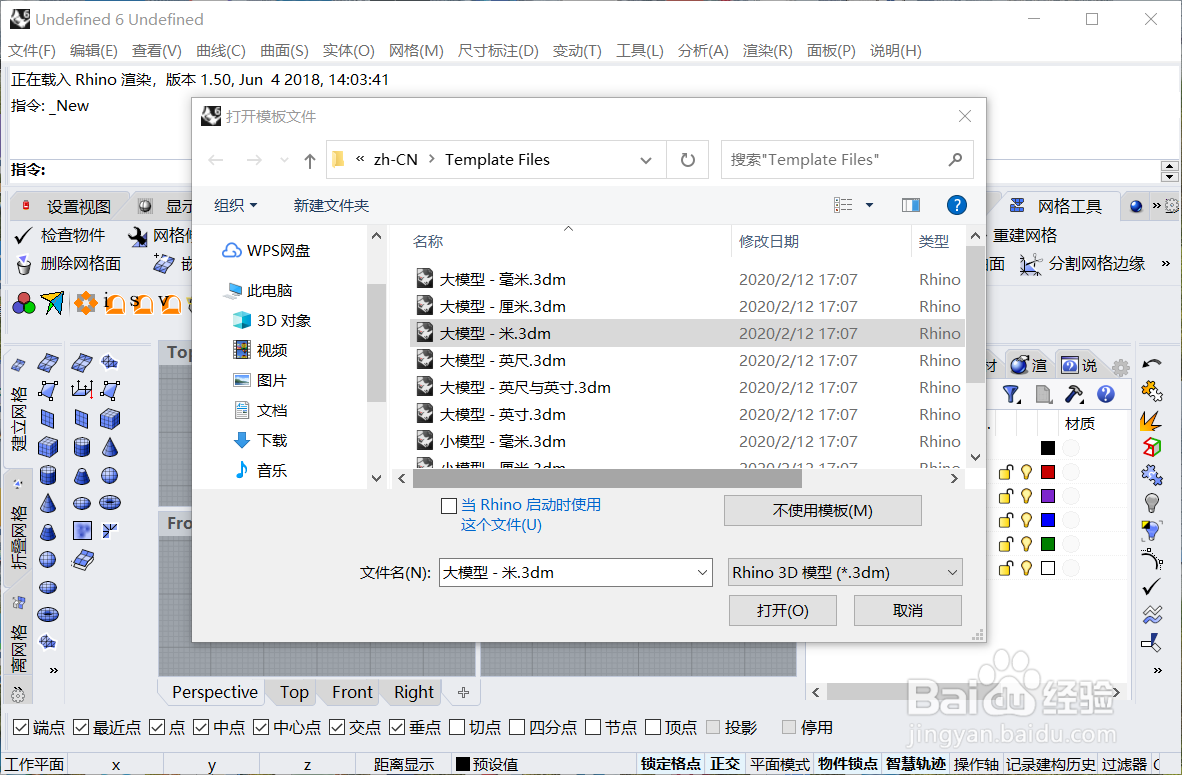

1、第一步，打开犀牛软件（笔者采用的是Rhino6.0），并新建一共以米为单位的大模型文件。

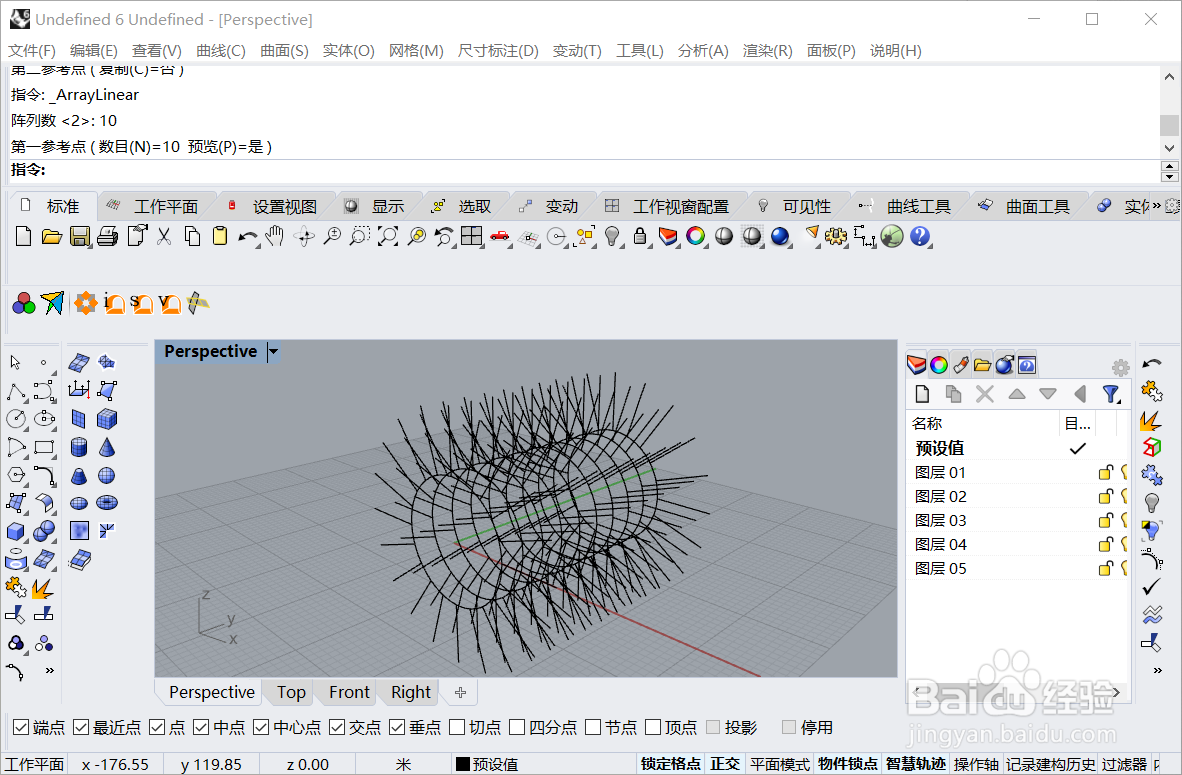

2、第二步，利用犀牛软件绘制结构单元，笔者展示的为锚杆。

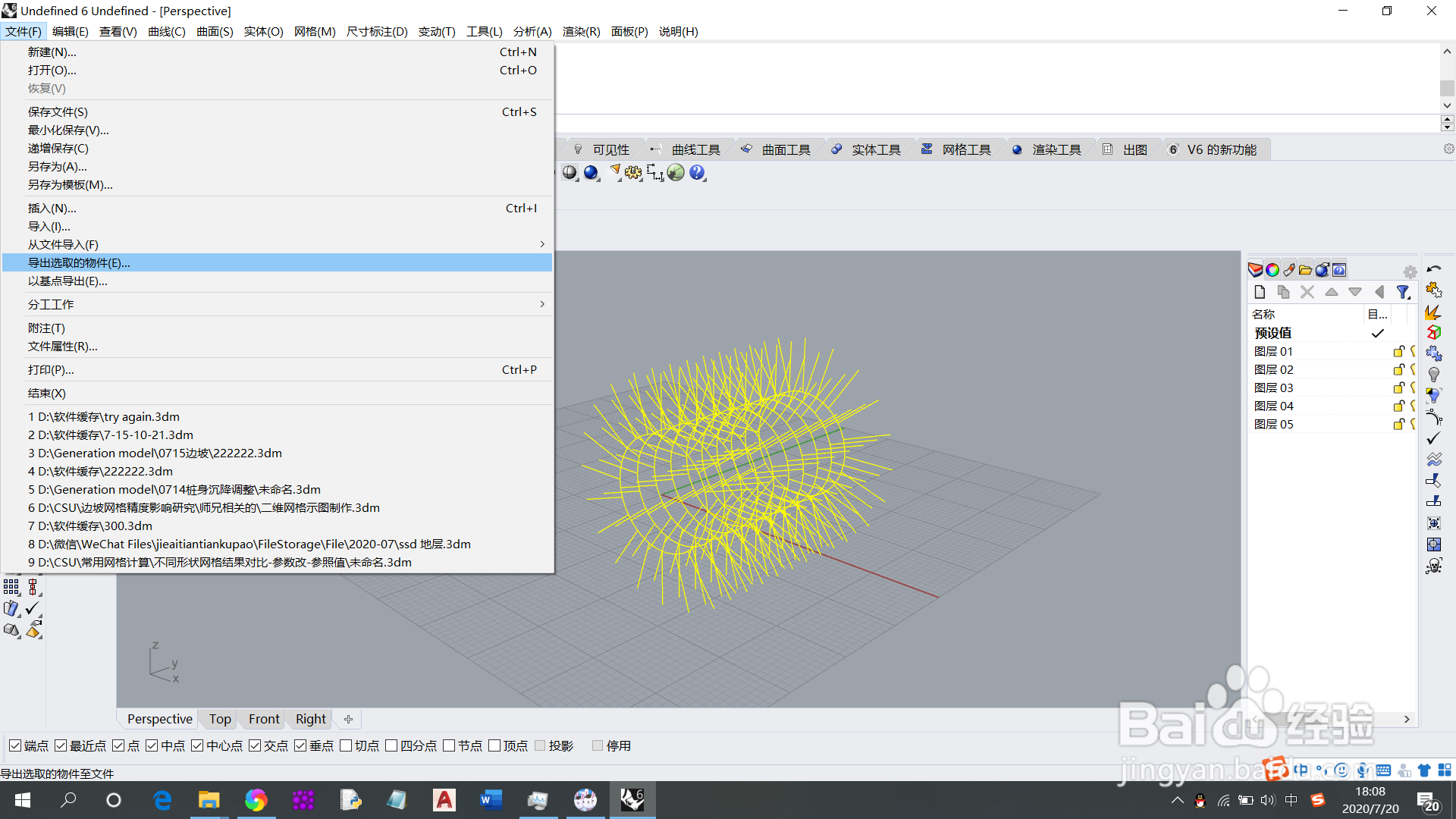

3、选取所需导出的结构单侍厚治越元，点击文件-导出所选取的物体。此处需要正确选择所需导出的文件格式，根据线结构单元或面结构单元与否自行判断。

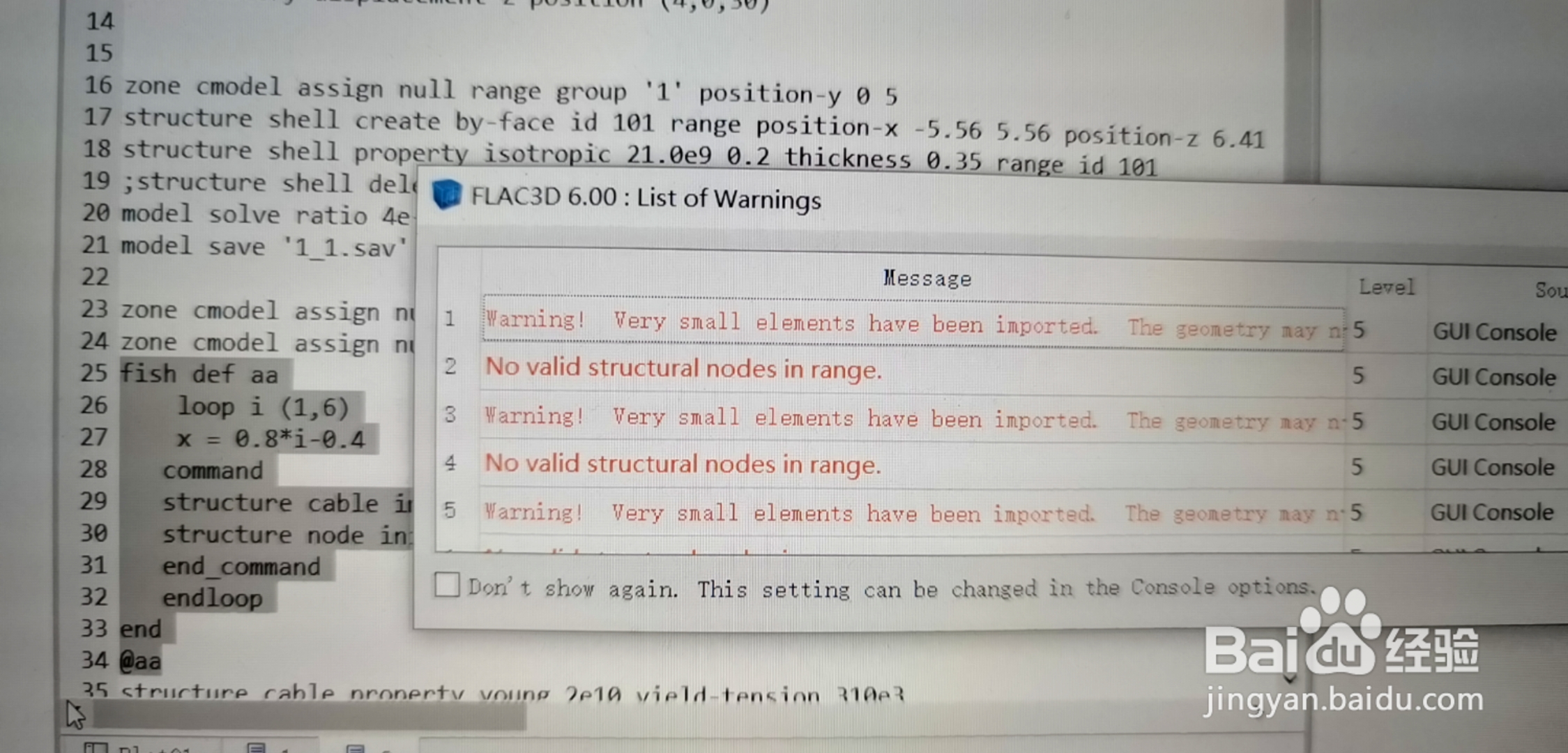

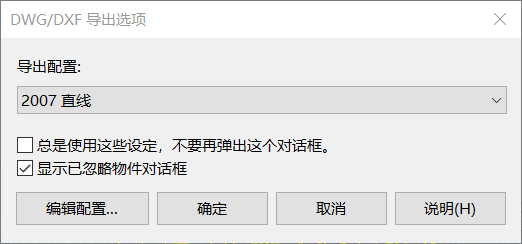

4、导出时需注意调整文件格式，否则导入Flac后，往往会出现Warning:very small ele罪焐芡拂ments has been imported!这种情况就是cad文件格式没有处理好造成的。注意：cad文件是通用的文件格式，而不是AutoCAD的文件。

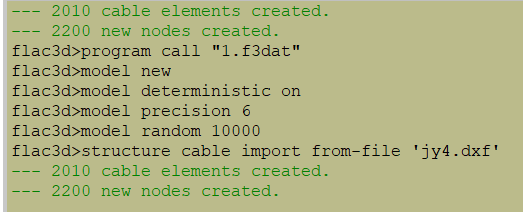

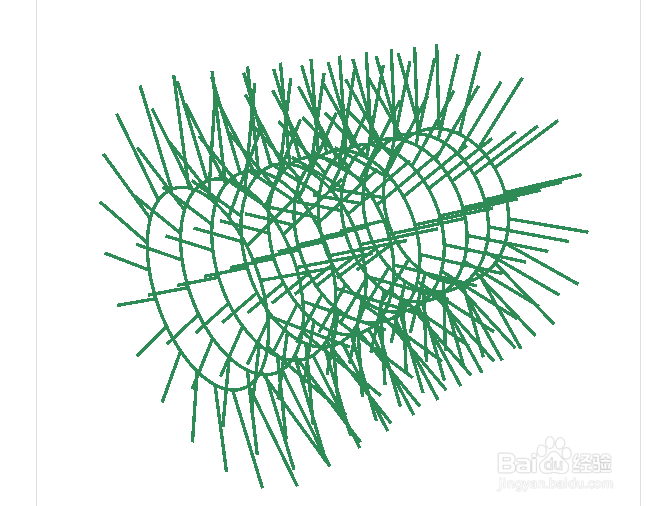

5、若调整好格式后，导入成功提示应为下图！这代表着结构单元已经成功导入了，工程师离成功就只剩下一万步左右了。
