Solidworks怎样给工程图添加砖块效果的阴影线

1、我们先打开要做砖块效果的三维图，我们可以在三维图上上添加砖块效果，不过添加的砖块效果并不能在工程图显示出来。

2、所以我们选择新建里面的零件图到工程图，新建一张工程图。

3、这个时候我们可以把工程图拖到工程图模板里来，这个时候我们可以看到没有多余的效果。

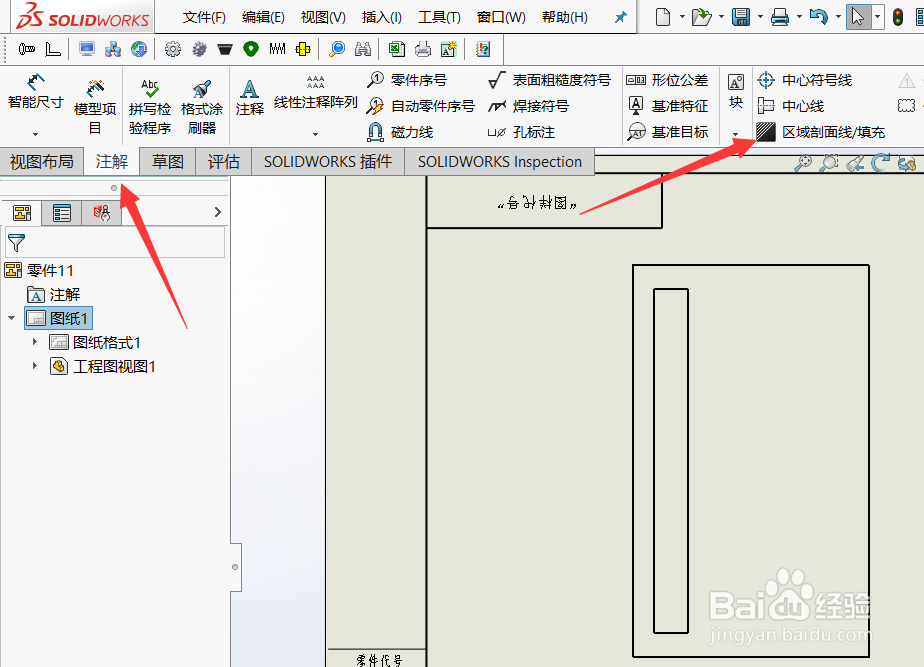

4、然后我们选择注解里面的区域剖面线/填充。

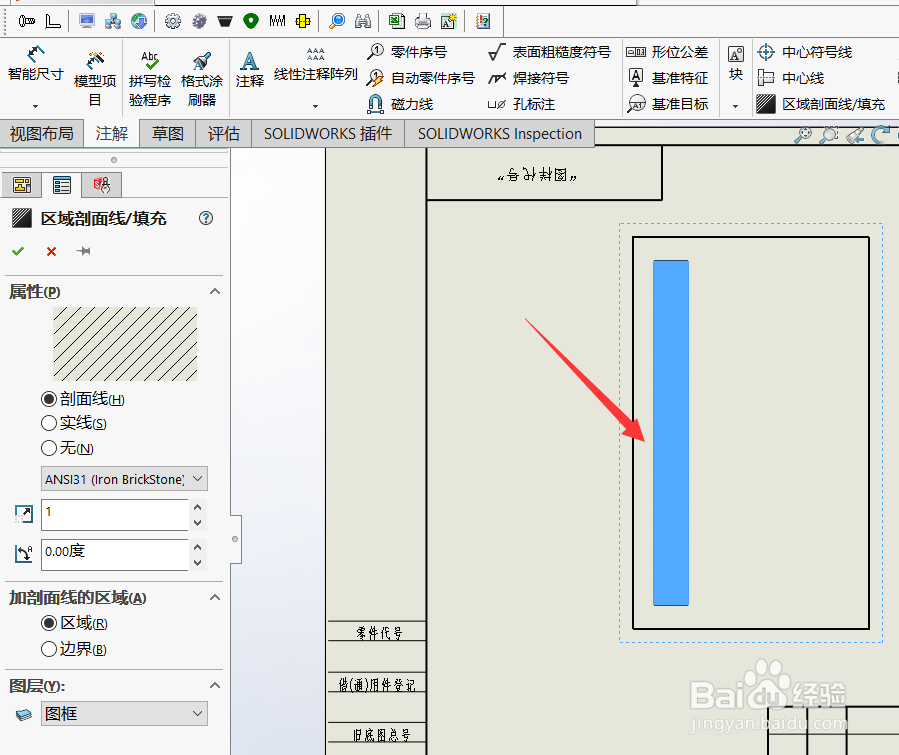

5、接下来我们选中要填充剖面线的位置。

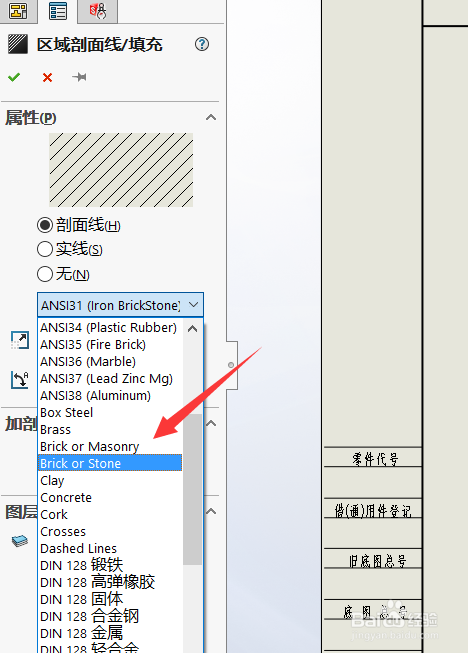

6、在左侧的一栏我们可以选择剖面线的效果，这里砖块的英文单词是brick，所以我们可以选择birck or Masonry或者brick or stone这两种效果。

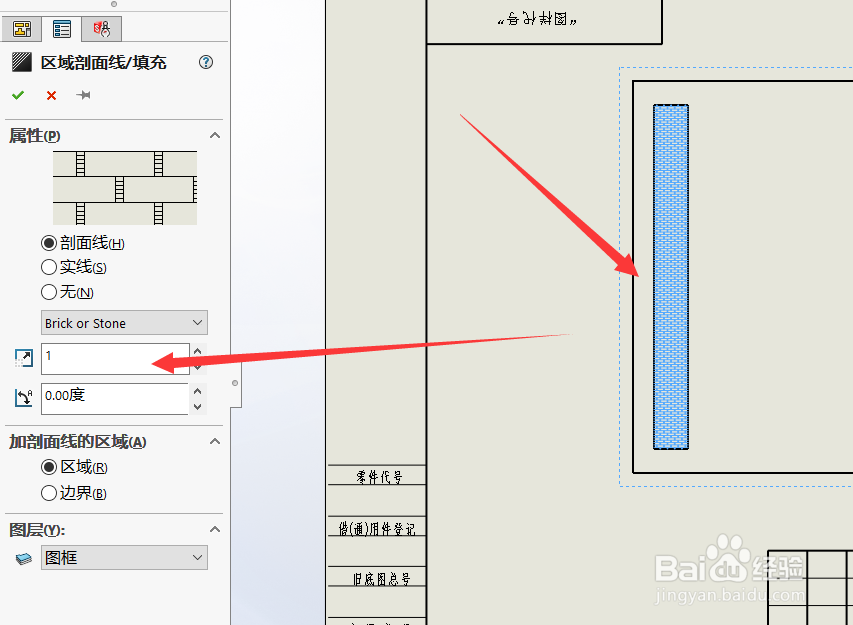

7、选中之后，在工程图里就能看到砖块效果了，如果觉得砖块太密还可以更改比例来调整大小。
