CAD实例 第31课 室内平面图的外墙画法

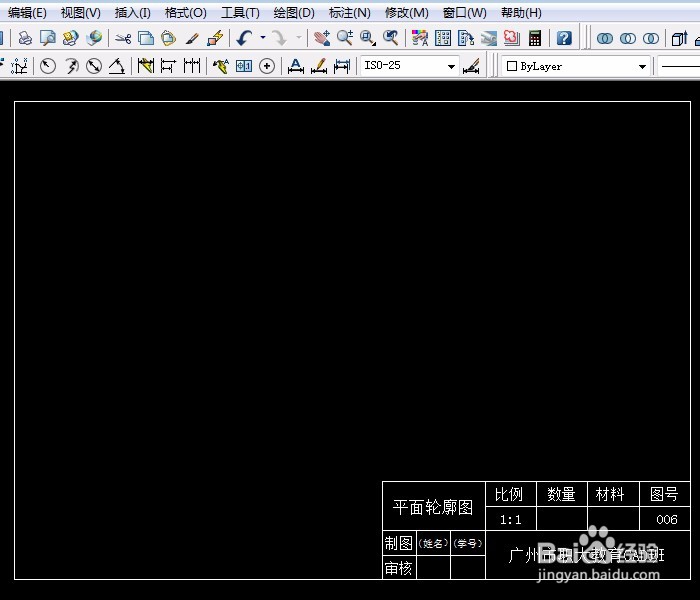

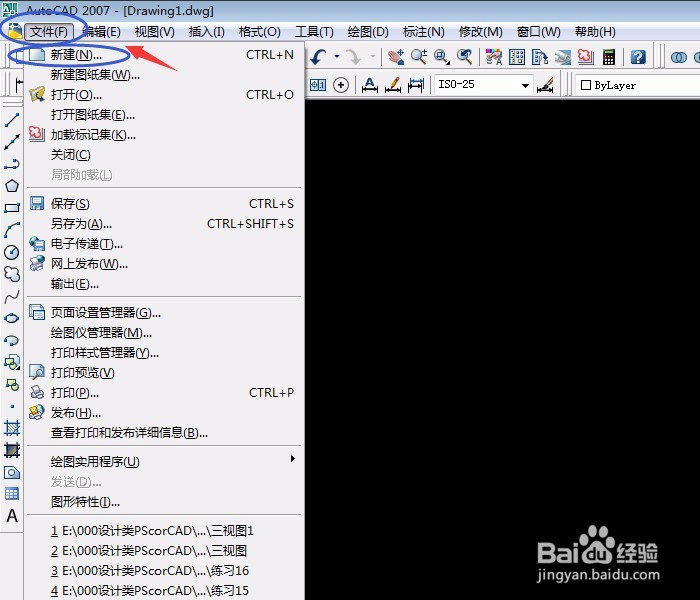

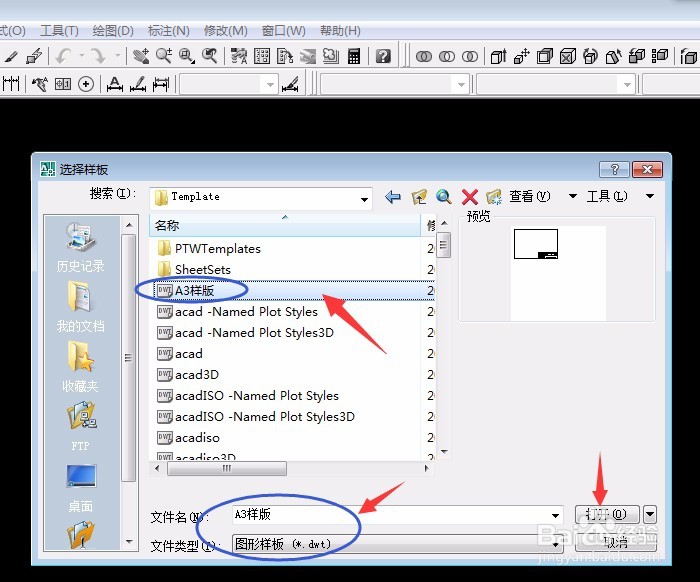

1、打开新建的A3样版图，单击“格式”中新建，对话框中“文件类型”是选dwt,再找到A3样版后打开。

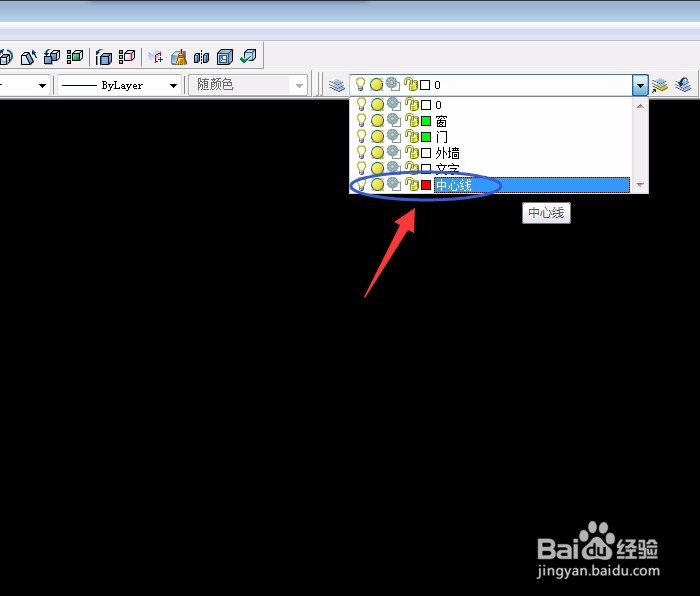

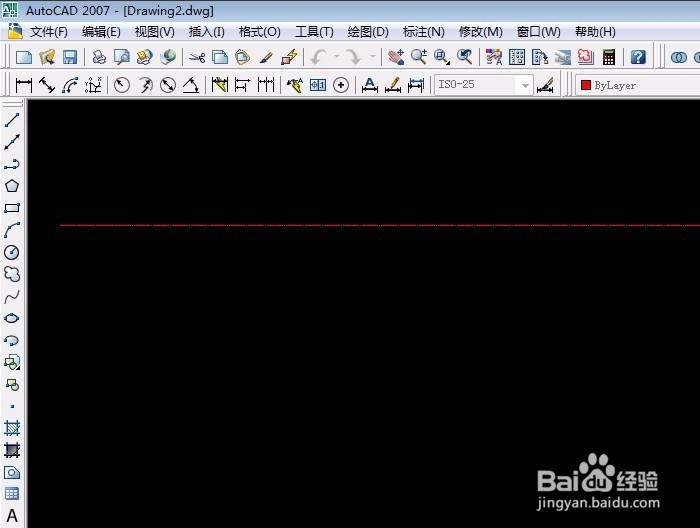

2、因为绘图范围不一样，选定图形删除。咸犴孜稍先选择“中心线”层，用“直线工具”按尺寸画出轮廓。尺寸较大，用鼠标中间滚轮缩放大小，无法缩小时先按空格键或回车键输奘兔炫确定，再双击鼠标中间滚轮进行缩小，重新选“直线”按尺寸再画。按住鼠标中间滚轮不放松移动绘图区。先画上面1519、1600至579的直线，再画左边3000至1600的直线。

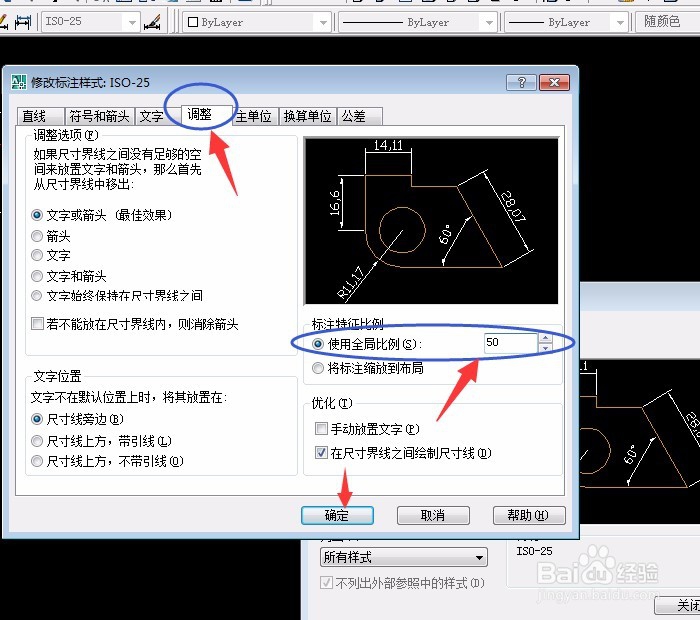

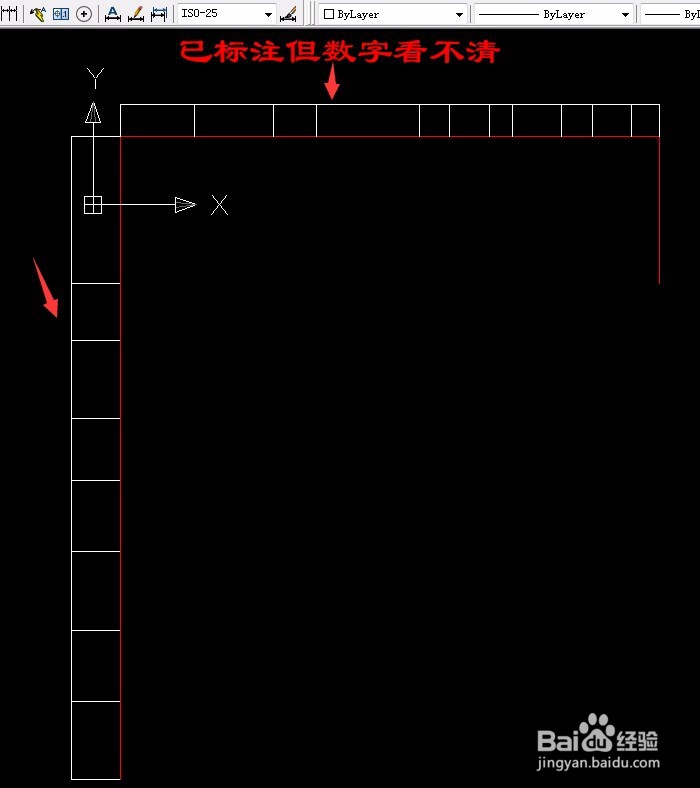

3、选择图层0，先标注部分尺寸，用“快速标注”框选标注，标注完以后我们会发现文字根本看不清楚，太小了。要设置，单击“标注样式”中对话框中设置“使用疙矬嫣歌全局比例”改动数字，根据尺寸改大小（默认1，小于1或大于1都有可能），这里改为50左右。

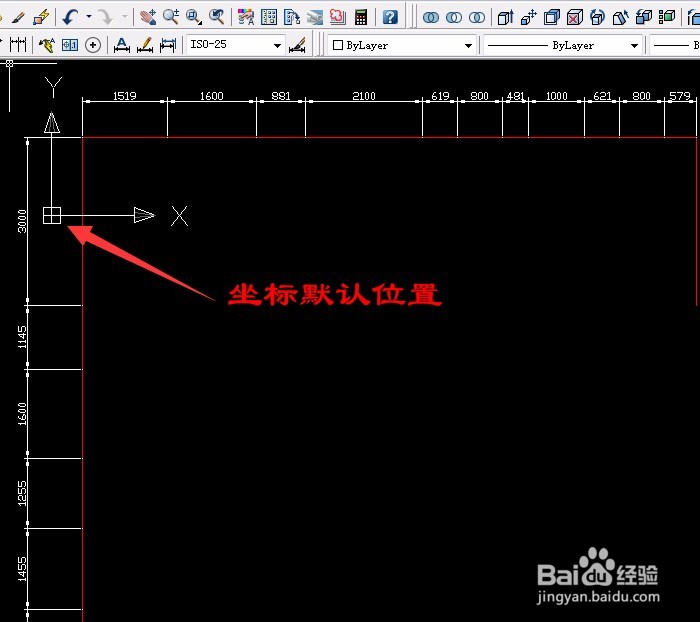

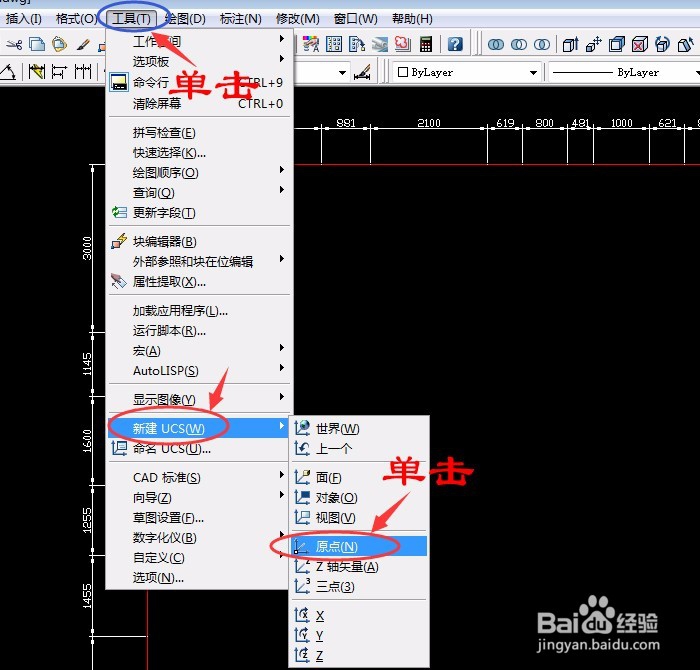

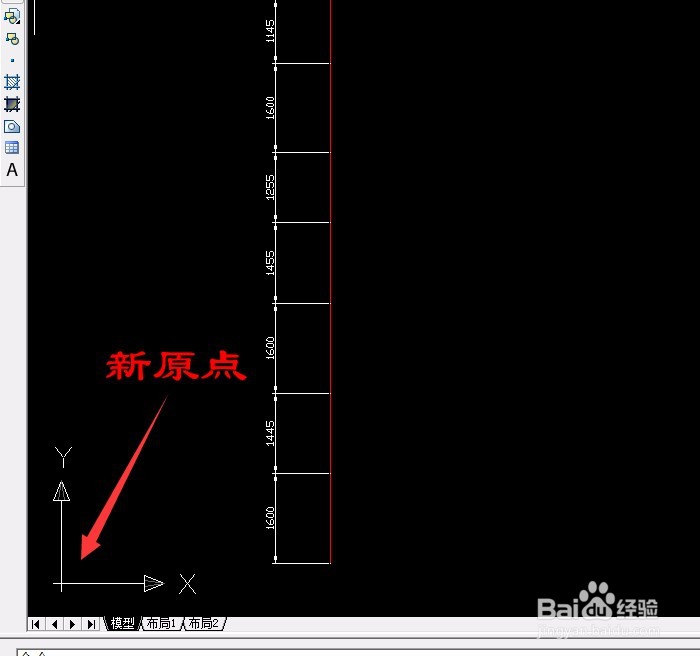

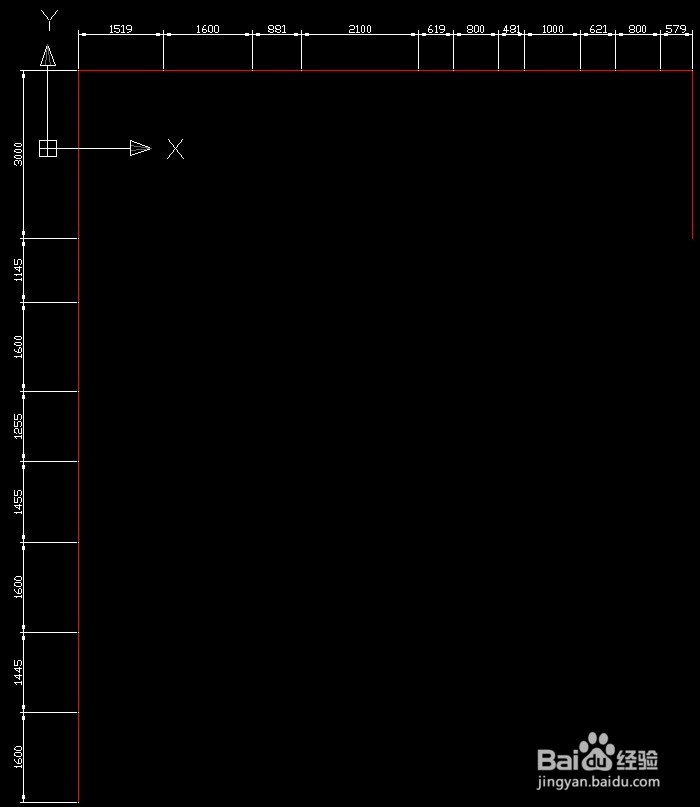

4、坐标默认位置，根据需要可以移动位置，此平面图要移动坐标位置感觉好些。单击“工具”菜单中“新建UCS”中单击“原点”，在绘图区左下角单击。

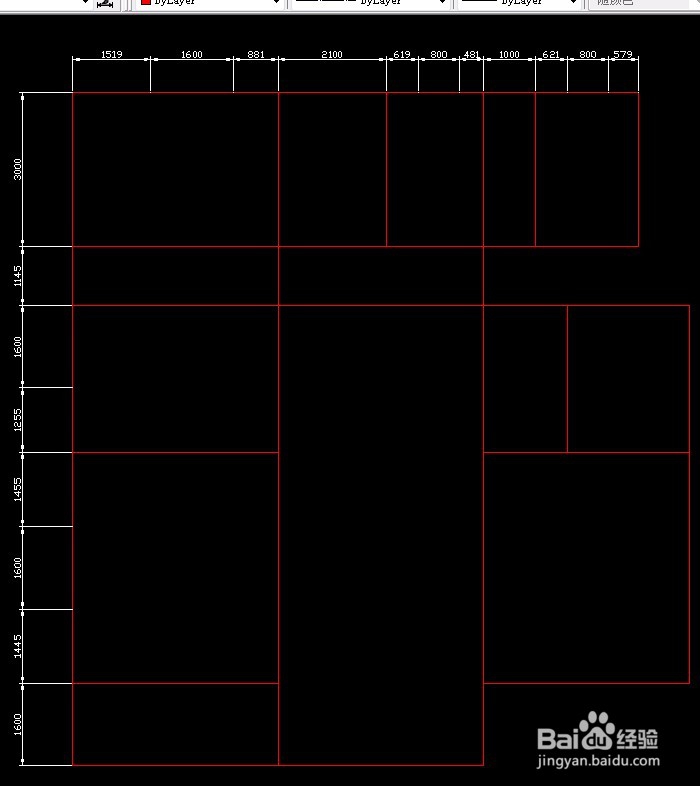

5、再先选择“中心线”层，用“直线工具”按尺寸位置画出其它直线位置。

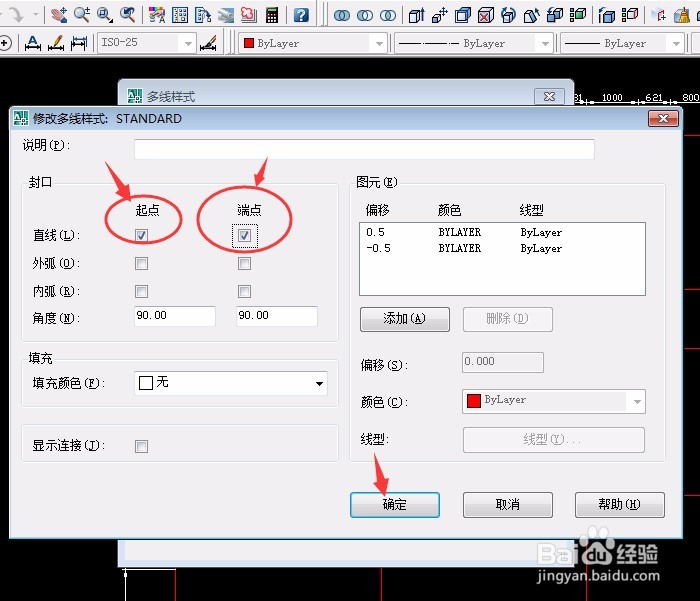

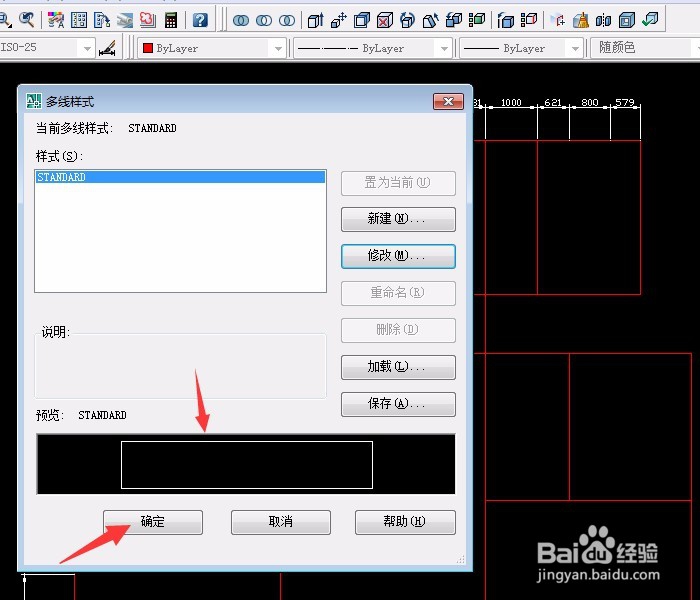

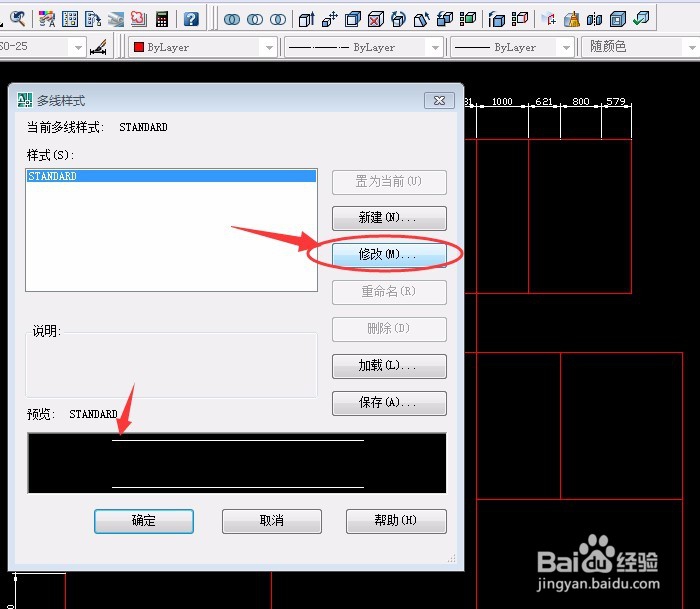

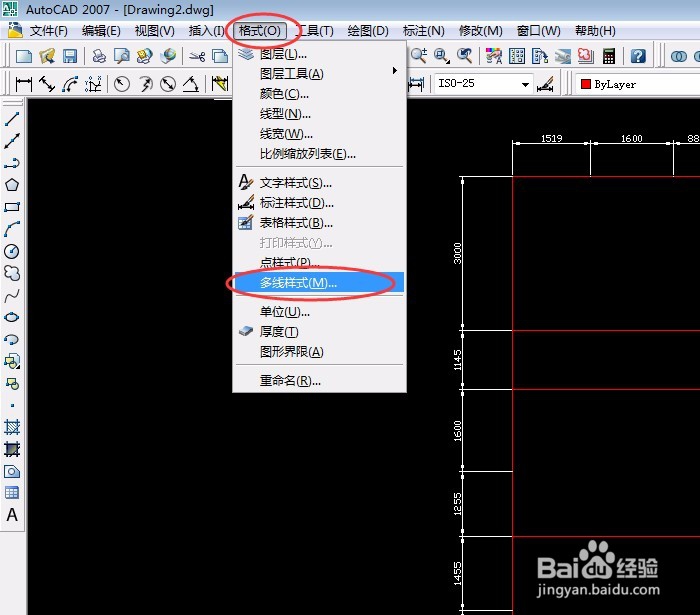

6、设置“多线样式”：单击“格式”菜单中“多线样式”，对话框中单击“修改”下一步对话框中单击直线中“起点、端点”前打√，单击确定。

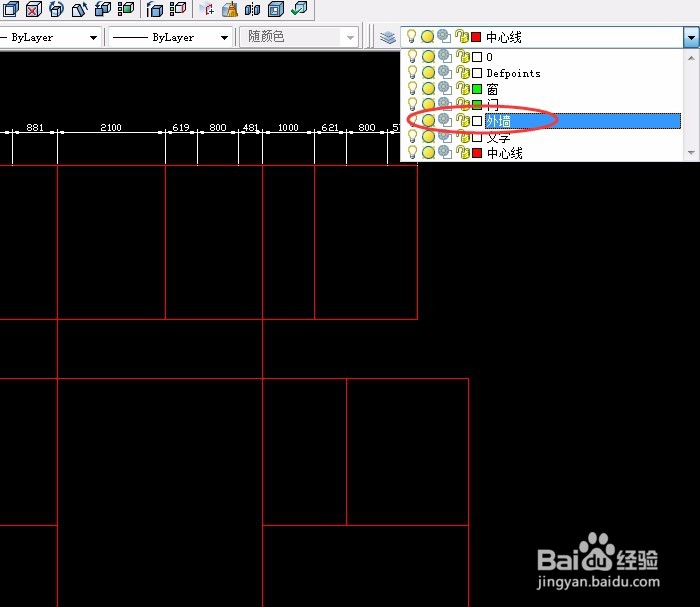

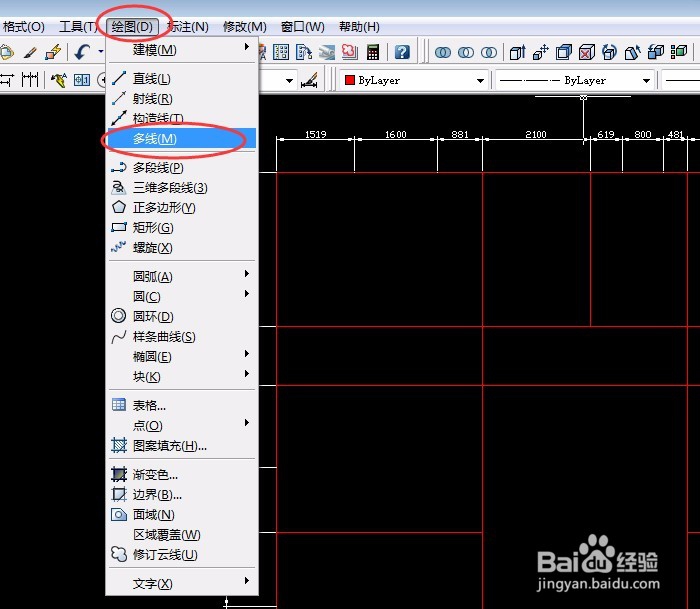

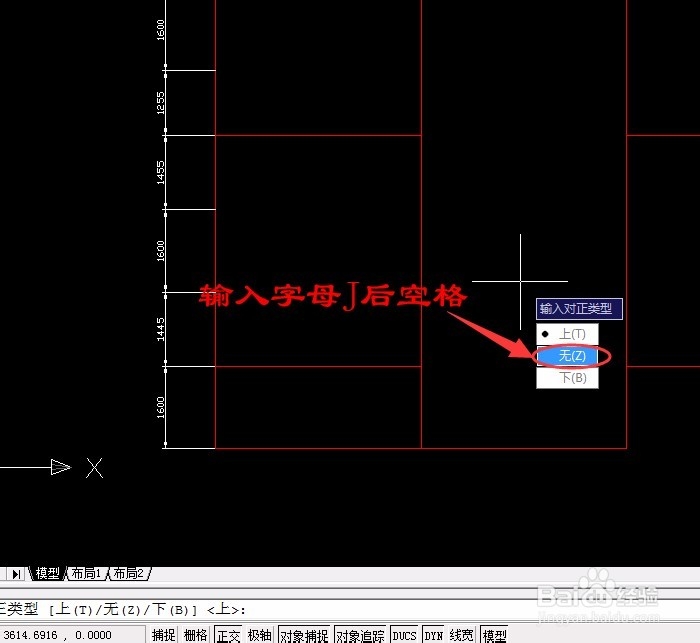

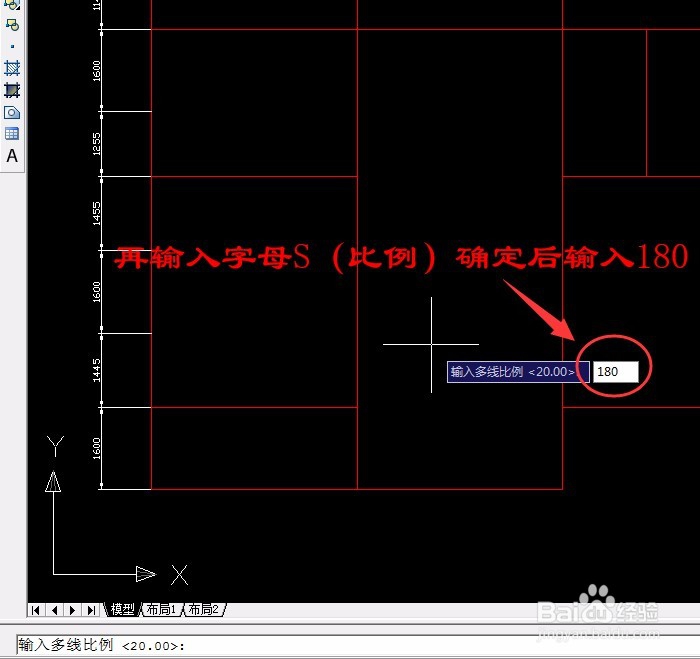

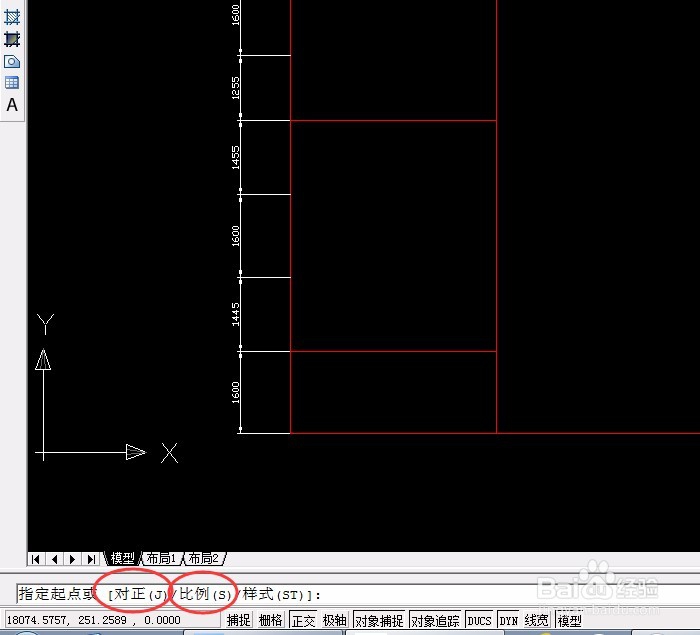

7、选择外墙图层，用多线额鹿赤柝画出墙体部分，单击“绘图”菜单中“多线”，看左下角命令行，先输入字母J（对正）空格键确定后选“无”，再输入字母S（比例）确定后输入（默认20）180墙（即外墙一般是180墙）。

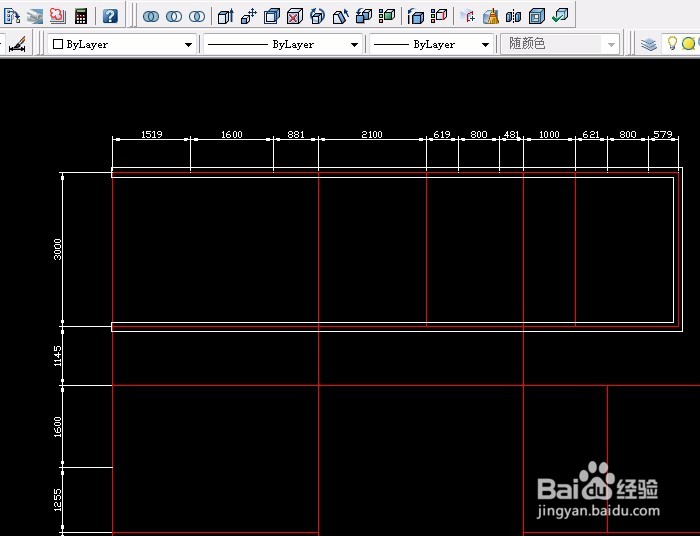

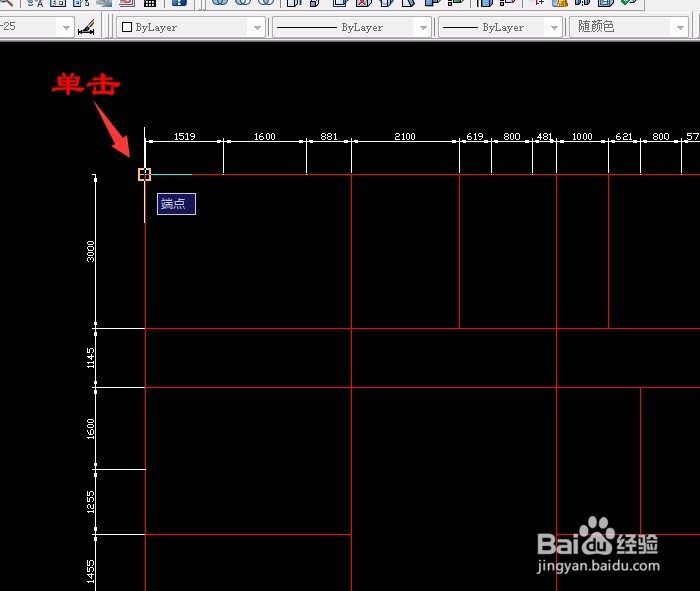

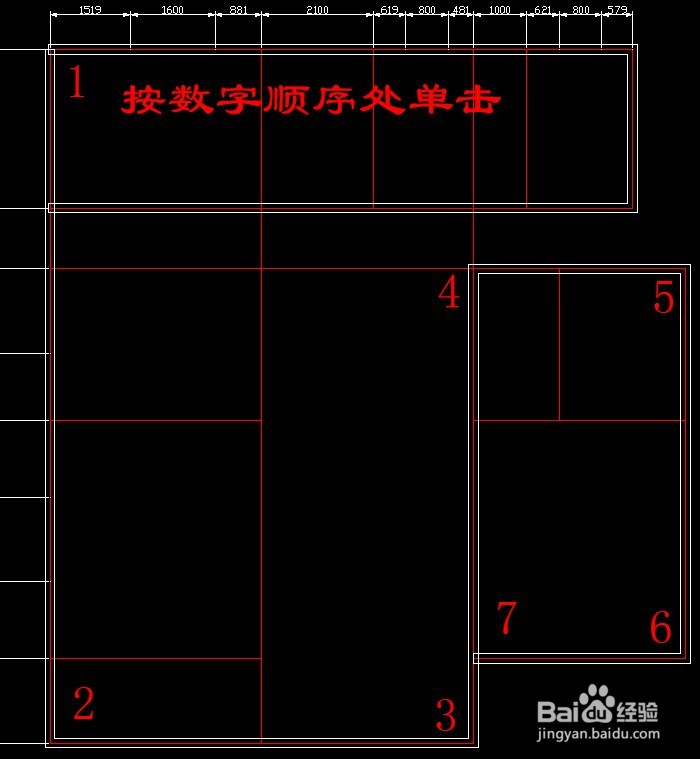

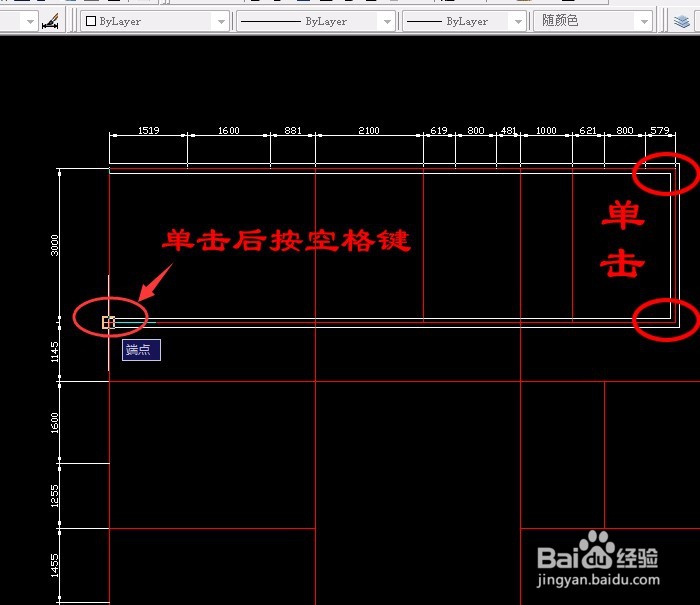

8、从左上角的第一个端点单击，往右至另个端点处单击，转角处一般都要单击画出部分，再按空格键重复多线继续画出多线。

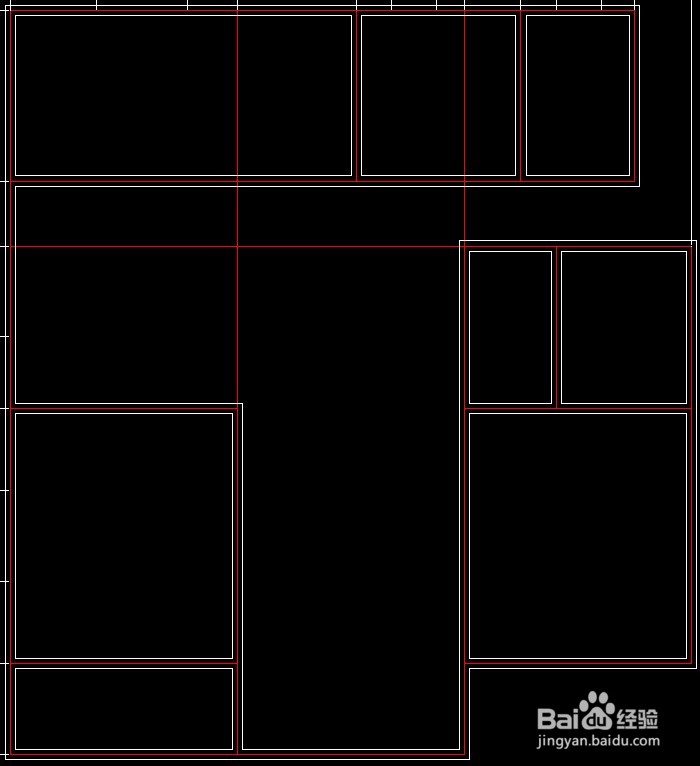

9、再按空格键后继续画出其他的多线，注意画出的多线顺序多些T形相交（方便编辑多线）。

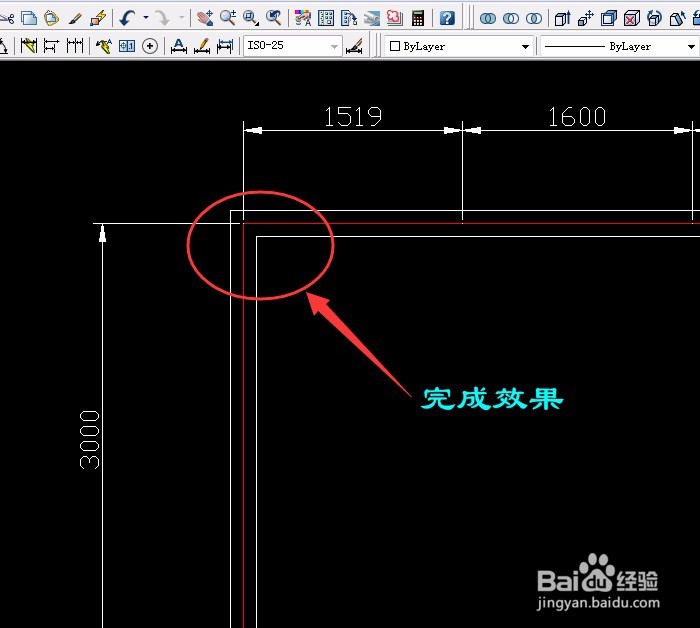

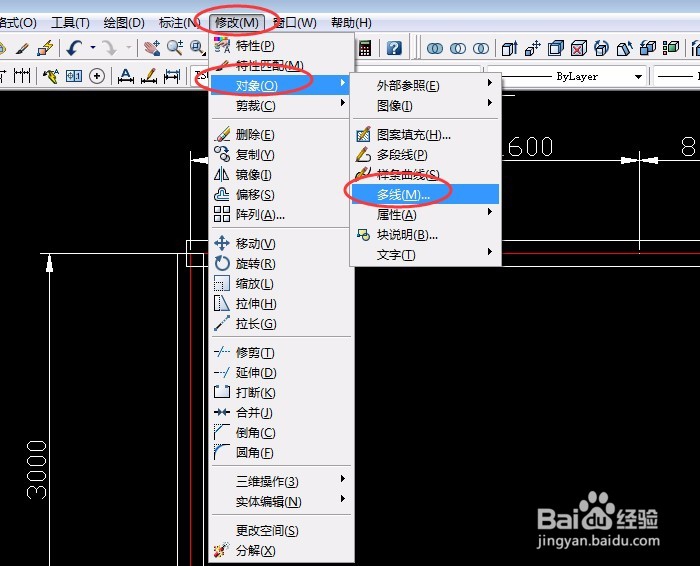

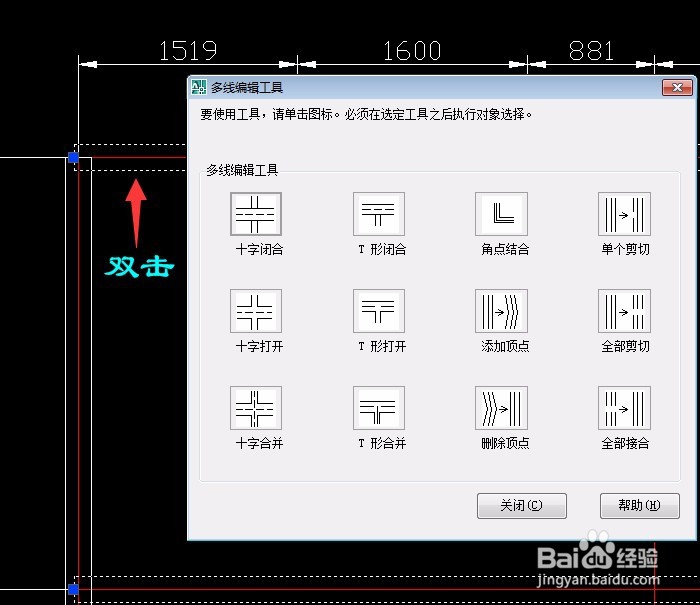

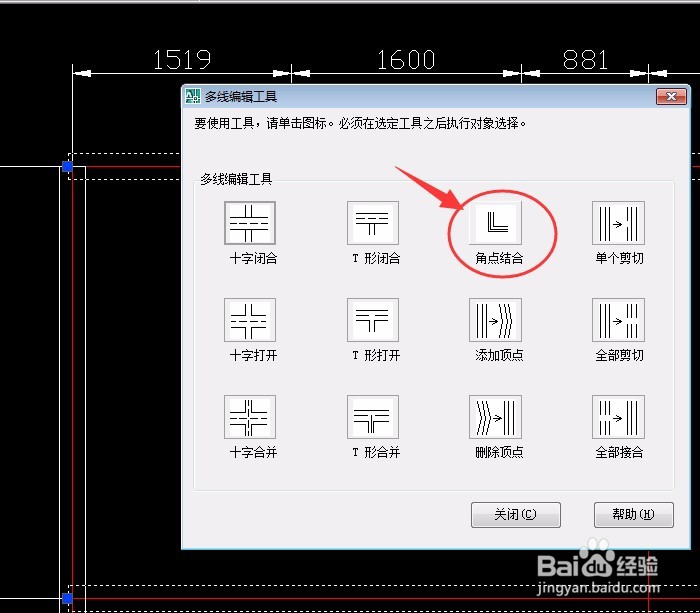

10、多线进行编辑，双击多线或单击“修改”菜单中“对象”中“多线”。对话框中单击选“角点结合”回到绘图区，分别单击选左上角两个双线。按空格键确定。

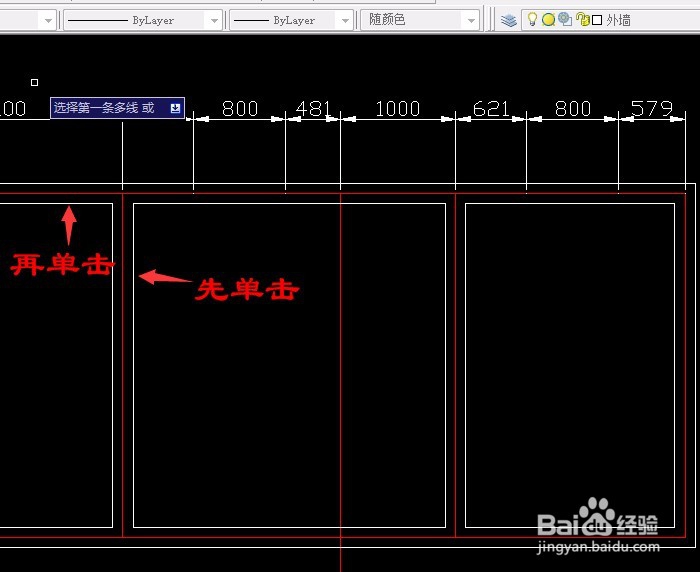

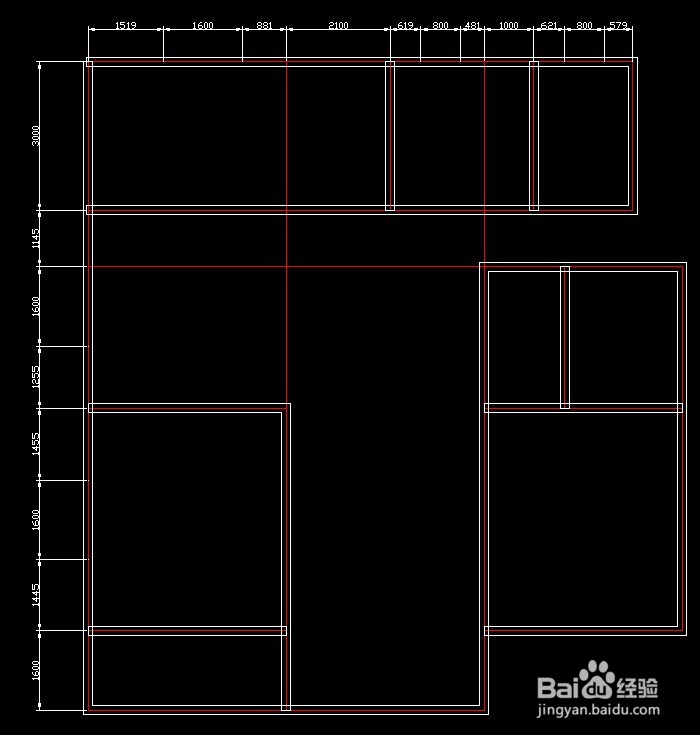

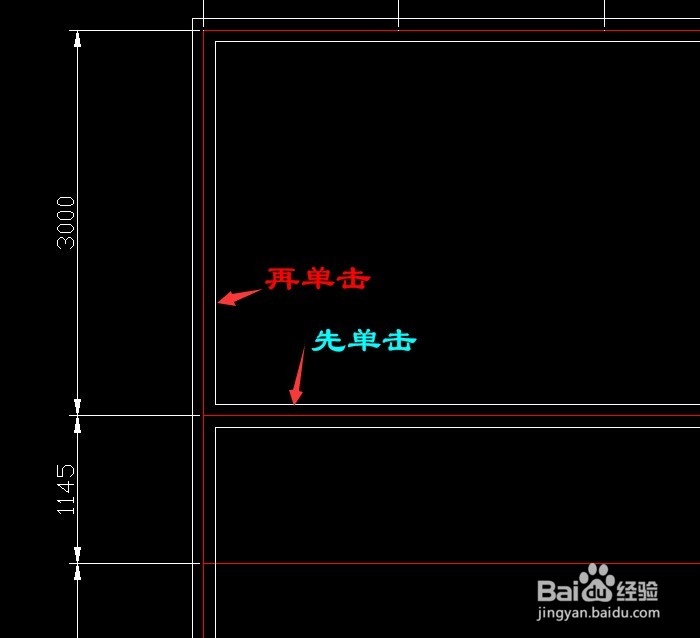

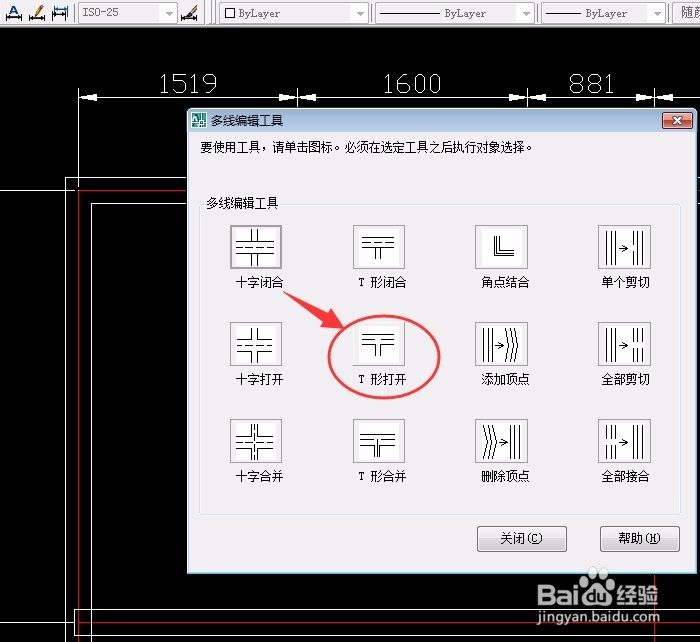

11、再按空格键确定，又调出编辑多线对话框，单击选“T形打开”选择两双线，注意选定多线的顺序，移动鼠标至其它“T形打开”的方法一样，如果选错按撤消，如图所示：
