creo如何测量长度

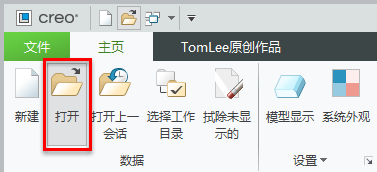

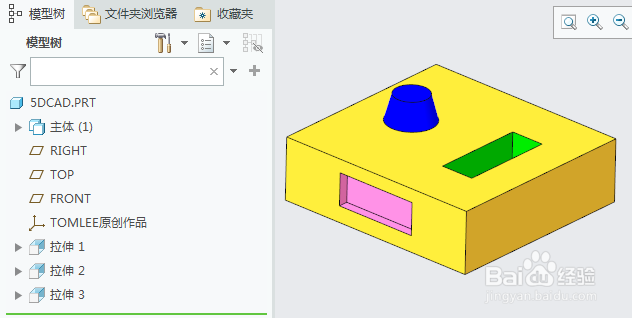

1、启动creo软件，在creo软件界面中点击打开文件图标，打开需要测量长度的模型。

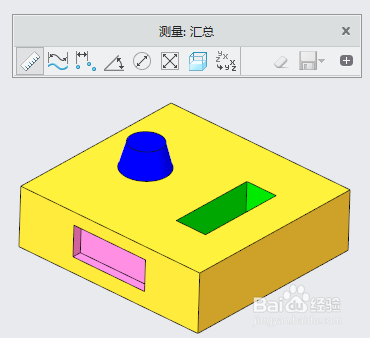

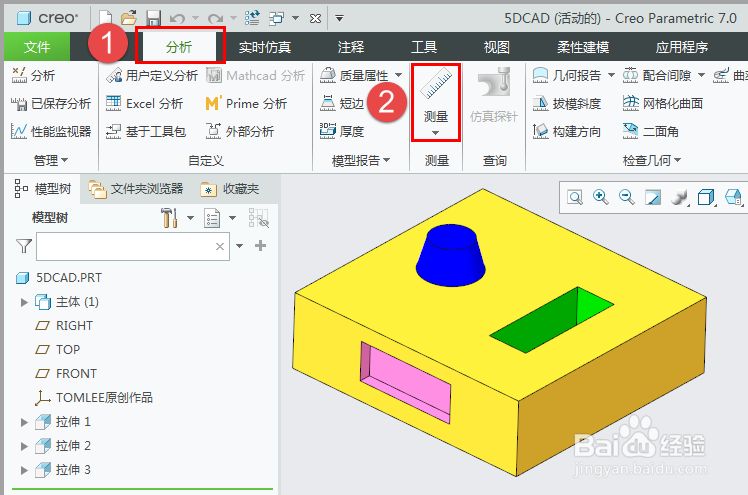

2、creo软件界面中切换到分析选项卡，点击测量图标，启动测量汇总工具。

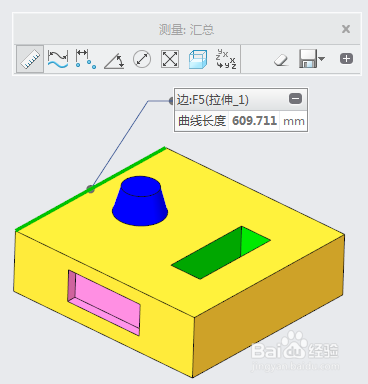

3、鼠标左键选择一条边，马上会显示一个带引线的长度信息显示面板，可以用鼠标左键选中拖动到模型显示区的任意位置。

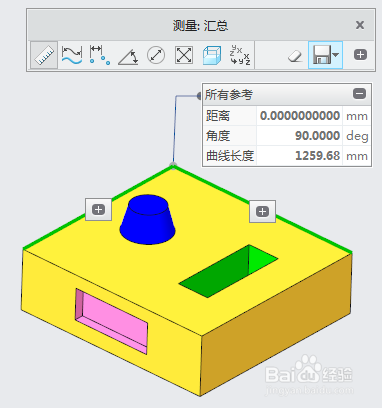

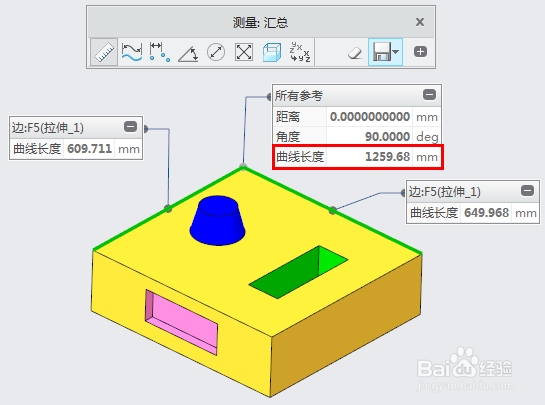

4、可以按住ctrl键再多选另一条边，两条边的长度和会显示在信息显示面板栏目中，同时边的长度信息不再显示，两条边上还有一个“+”符号，可以点击，会增加这条边的长度单独显示。

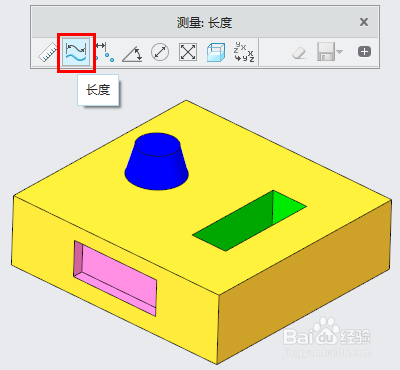

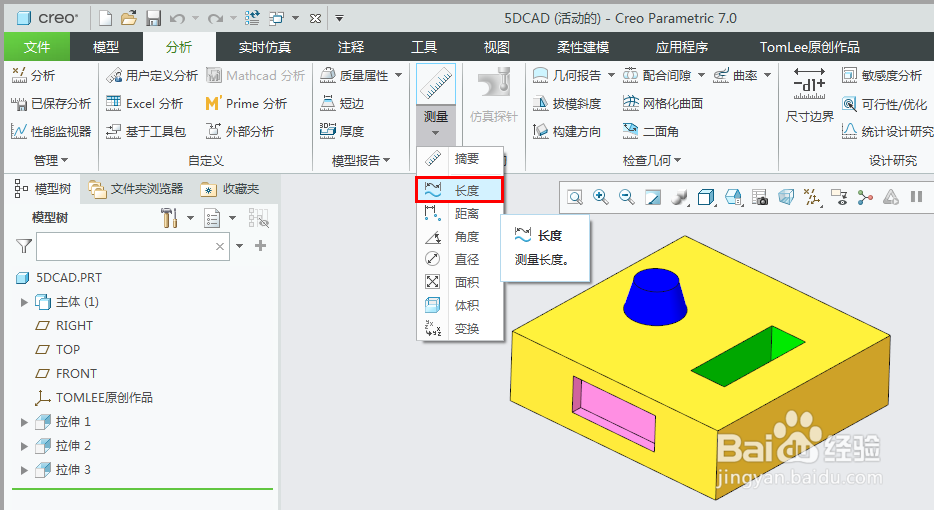

5、单击鼠标中键，可以退出当前测量指令。我们再来介绍一个不同的操作方式，这次点击测量图标下的箭头，在展开的菜单中点击“长度”，这样我们不是进入测量汇总，而是直接选择了测量长度。

6、其实如果你先选择了测量汇总，也可以在工具条上点击长度来切换。

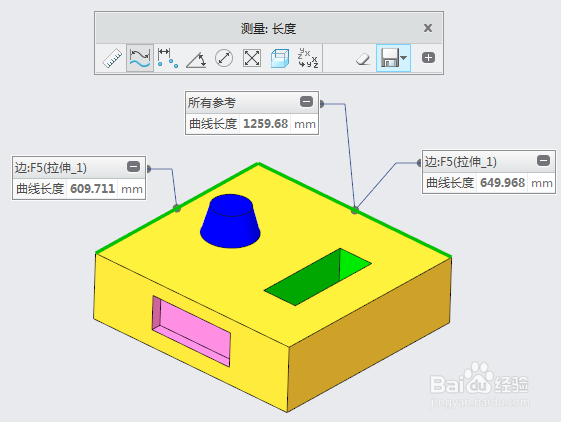

7、再次选择上面两条边来进行测量，这次显示的信息就只是两条边的长度信息和长度和信息，不会有长度以外的测量信息。

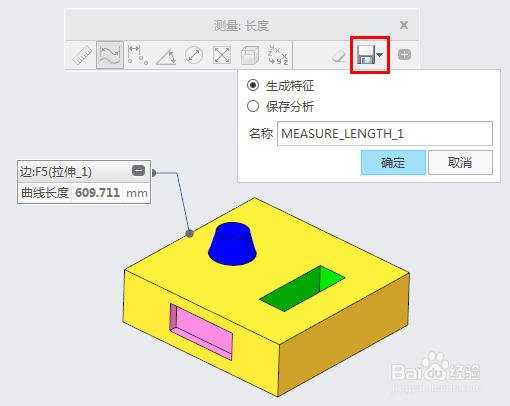

8、完成测量后，如果有需要，我们还可以在测量对话框中，点击保存图标来保存分析或者生成特征。

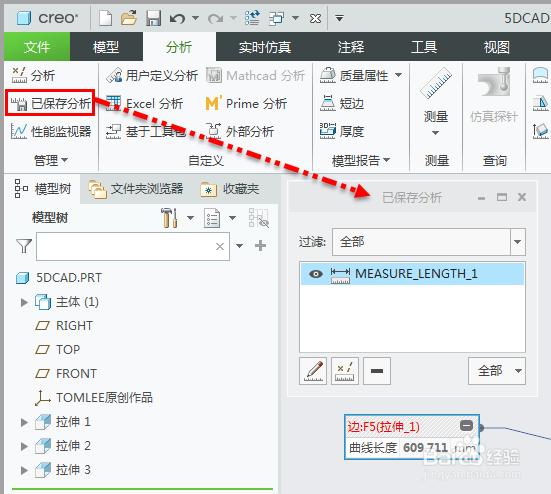

9、如果选择保存分析，以后在“已保存分析”中可以查看分析结果，还可以隐藏或者删除分析，也可以选择编辑定义分析和生成分析测量特征。

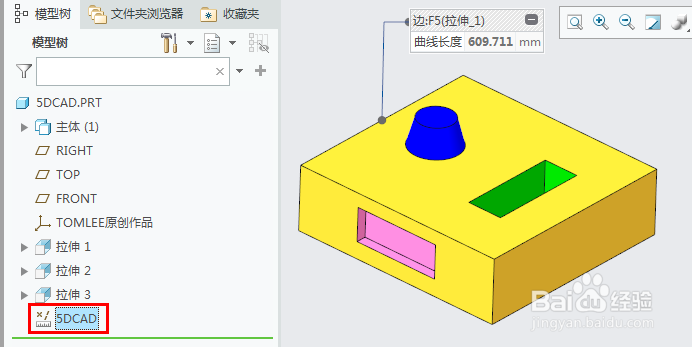

10、如果选择生成特征，就会将分析测量创建一个特征保存在模型树上。
