Creo添加特征关系方法

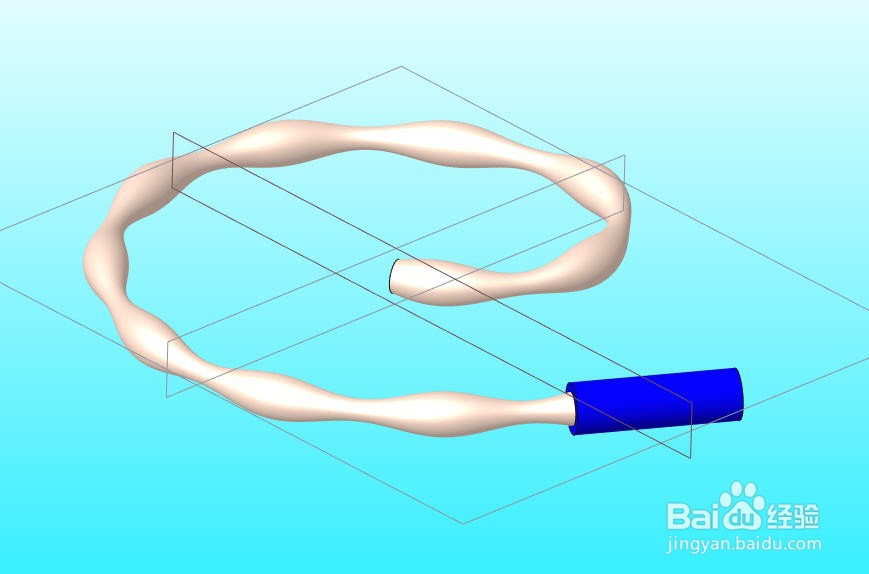

1、打开待添加特征关系的零件模型，我们将在模型上替蓝色手柄部分的特征添加一个特征关系控制直径和长度的关系。

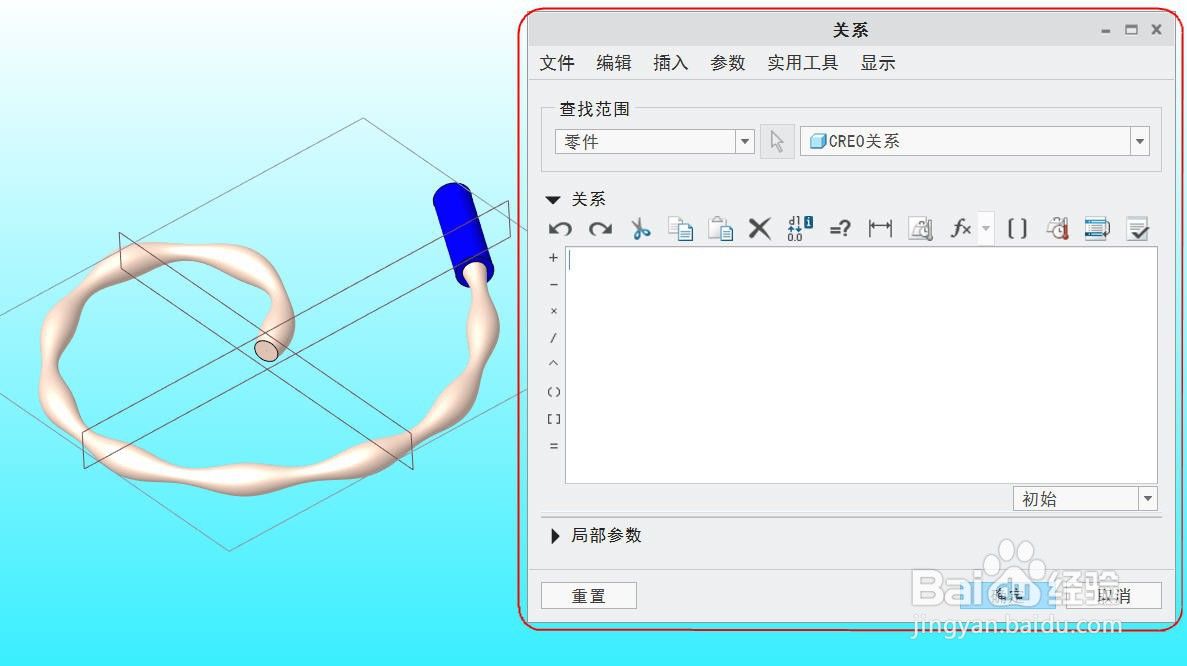

2、从【工具】选项卡中点击【d=关系】，打开【关系】对话框

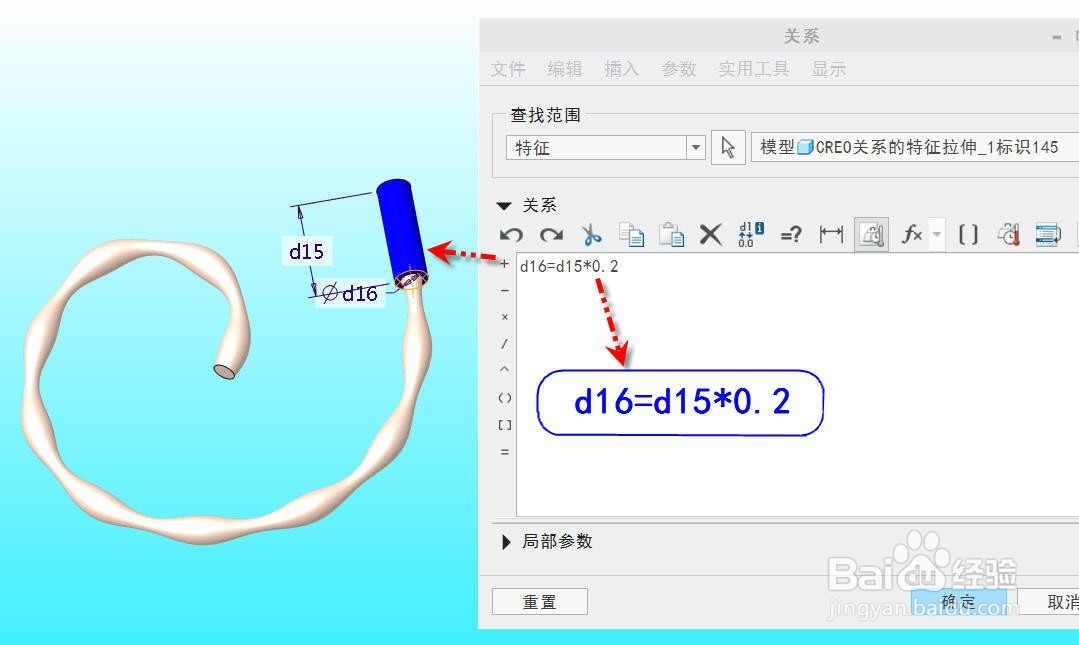

3、从【查找范围】下拉列表中选择【特征】，然后选择图中蓝色手柄拉伸作为要添加关系的特征，此时特征的尺寸会显示在图形区。

4、在编辑框内输入关系d16=d15*0.2，点击【确定】完成关系关闭对话框

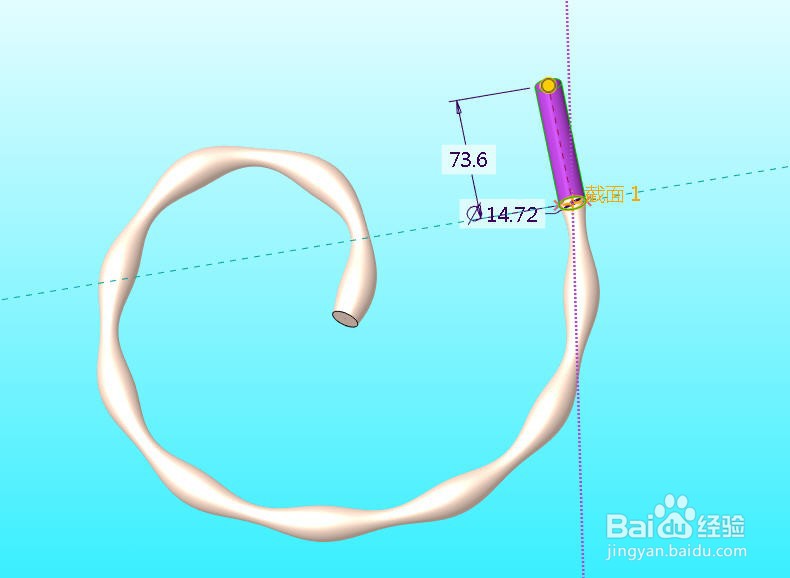

5、再生模型前，我们可以看到拉伸的尺寸如下，直径和长度并不是0.2倍

6、再生模型，可以看到直径现在变成了长度的0.2倍。

7、分布修改长度的尺寸为100和200并再生模型，可以看到直径分别跟随变成20和40，表明关系确实在控制两者的关系，如图所示。
