如何看电气图01

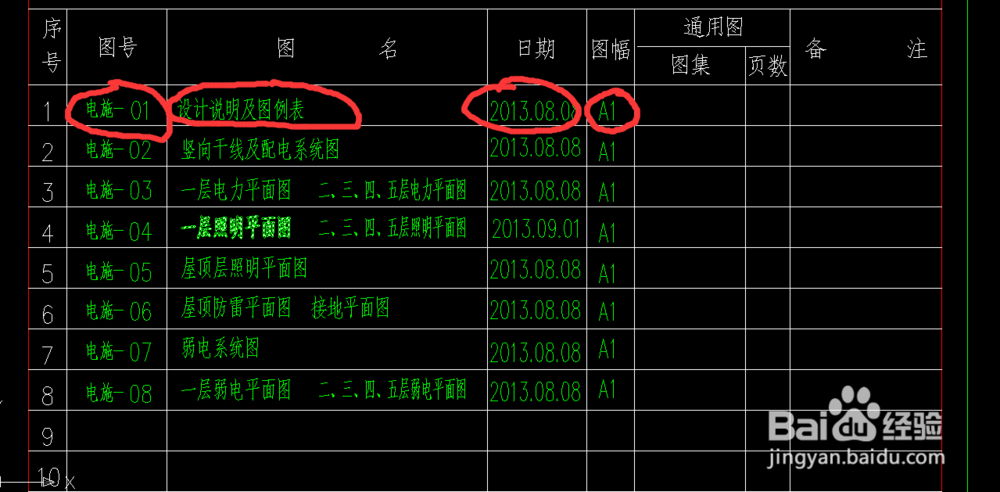

1、首先打开图纸，找到图纸目录。图纸目录上我们可以找到想要的图纸在什么位置，出图的日期及图幅大小。

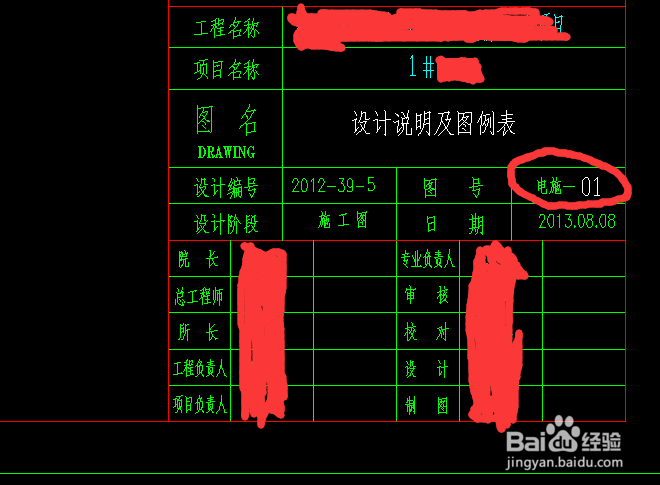

2、这个该图纸设计右下角毙孝图框，如果是蓝图就算是装订起来的，也会把这一块露在外面，以便别人查找。图框上会标明工程名称，项目名称，图纸名称，图号，出图比例等信息。

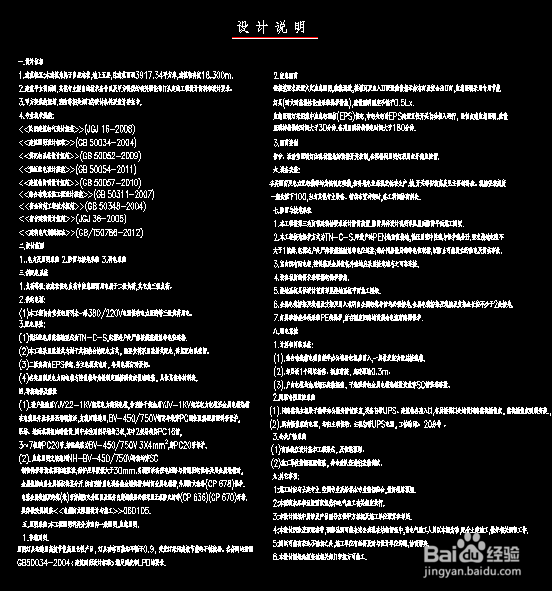

3、下图是设计说明的全部内容，在设计说明中我们能了解到很多信息，只有认真读才能保证匠况腊把图纸看的通了。

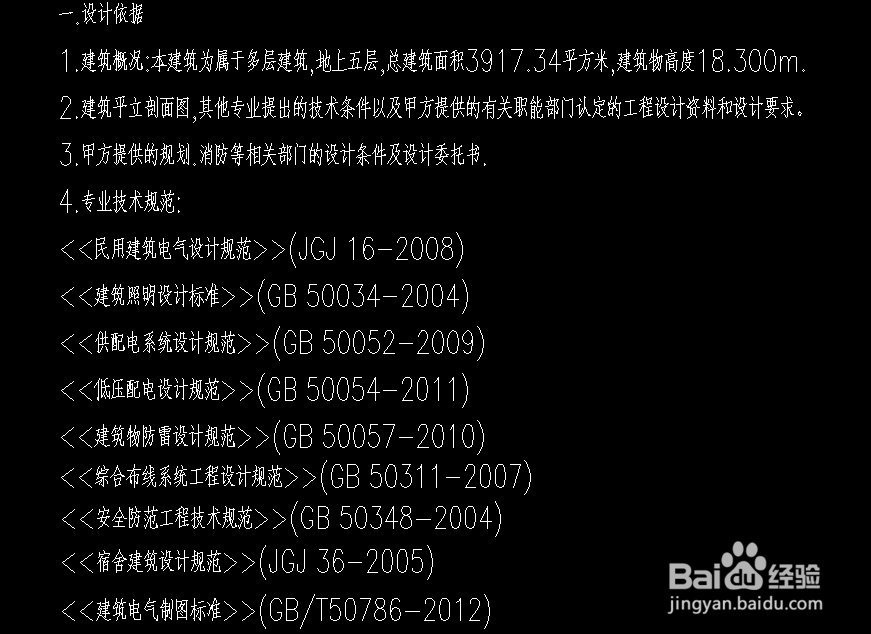

4、为了方便识别，我把设计说明分成几个部分来看。第一部分，设计往董依据部分。这里我们可以了解到工程的概况，比如建筑面积、高度等。一些设计规范标准等。

5、第二大项中注明了设计范围，也就是施工范围。第三项中标明了该工程的负荷等级及配电电源。采用的什么配电系统。

6、第四项中我们可以知道该工程用的电缆电线型号，电线管型号及穿管规则。

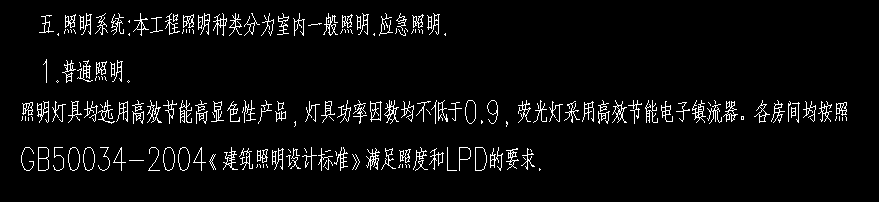

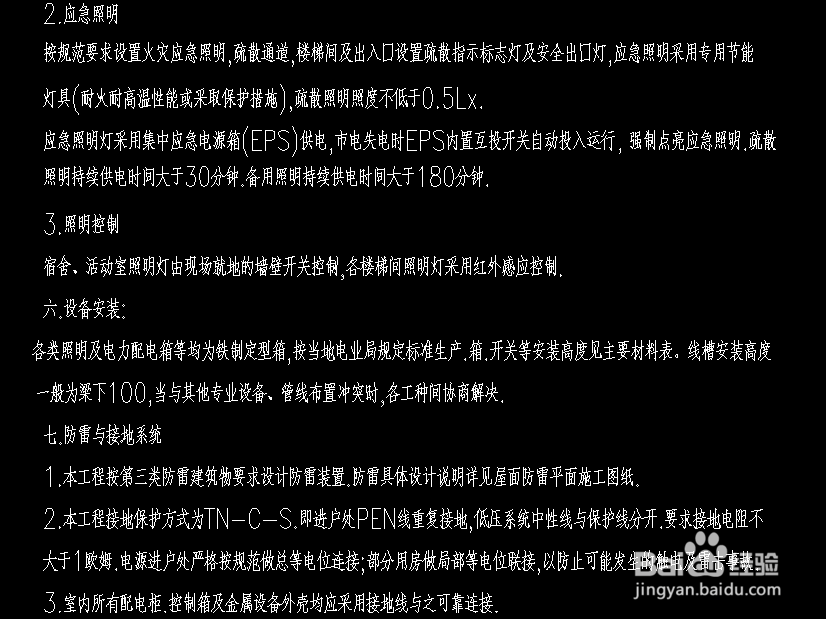

7、第五项中主要介绍照明的一些信息，LPD及照度等。后面的照明方式，防雷及接地等可以根据设计、施工规范施工，常用的规范要在脑中熟记，不太常用的要知道哪本规范里面有，大致在什么位置可以找到。
