电器控制板电源稳压电路的检修

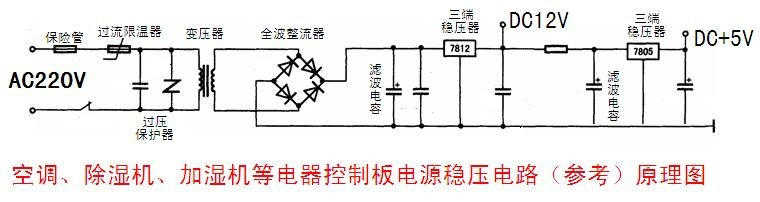

1、充分利用万用表功能，根据稳压电路原理图逐级排查故障点。断电情况下，用万用表电阻档测量电源变压器之前的AC220V电路是否正常，包括保险管、过流过热保险、过压保护器（压敏电容）和电源变压器初级是否正常。

   需要注意的是：

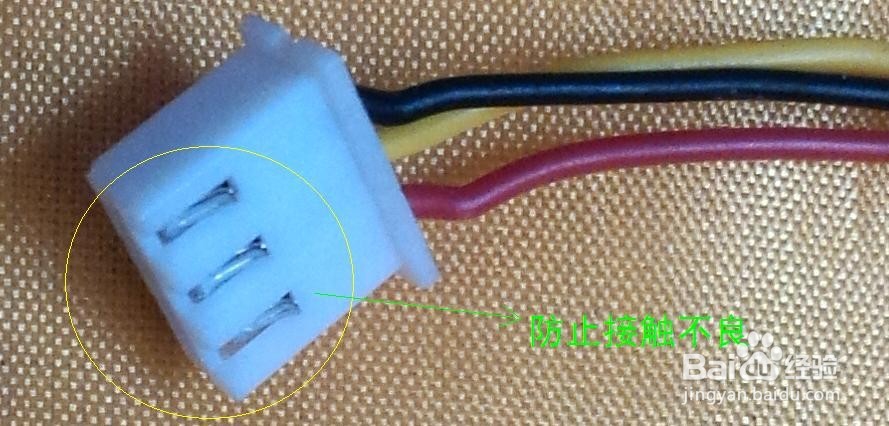

        1、变压器的初级和次级线圈的插头内簧容易接触不良；

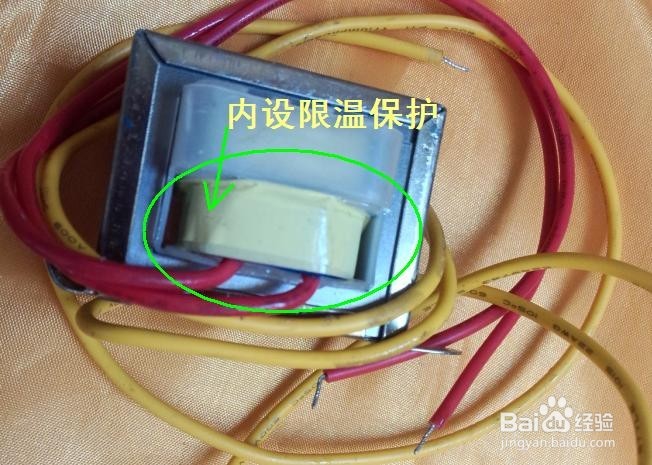

        2、过流过热保险装置一般隐藏在变压器初级线包的保护胶带内；

        3、有些品牌的电器保险管安装位置隐藏在电源线接线排子的标号下边。

2、初级高压电路正常情况下，通电测量电源变压器次级交流电压应该在AC10-18V左右，说明电源变压器次级之前电路正常。

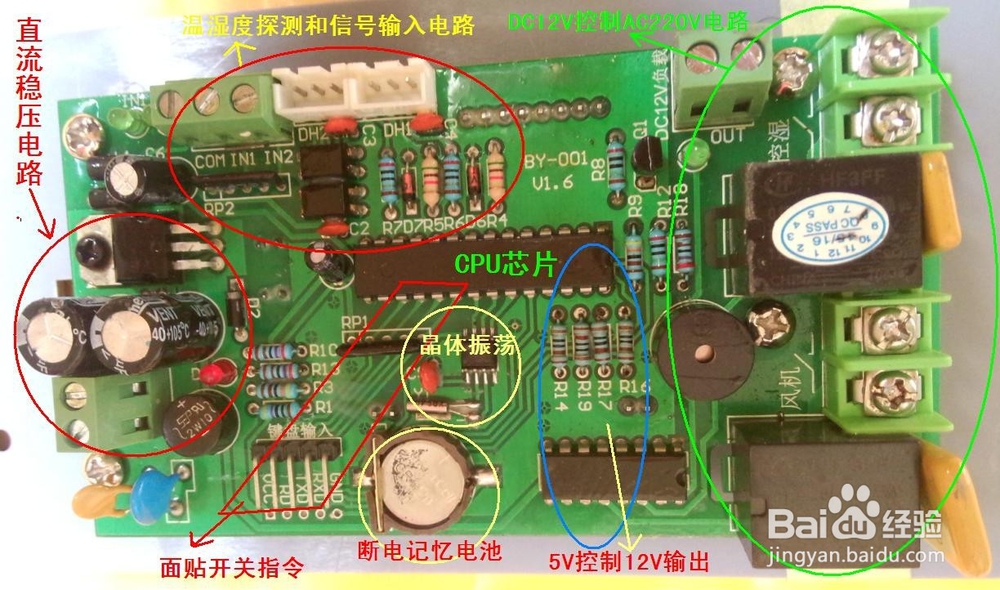

3、用万用表的直流20V档，根据电路原理图分别测量全波整流桥、7805三端稳压模块和7812三端稳压模块的直流电压状况，逐级判断故障位置更换相应的元件。
