CAD怎么标注标高符号

1、如图：用直线绘制出一个标高符号；

2、点击工具栏中“绘图--块--定义属性”；

3、在定义属性界面，模式选择“验证”、写入快的属性，文字高度根据实际图纸比例填写；

4、根据提示，插入点为横线的中上部（此操作插入的为标高数值的区域）；

5、在命令行输入WBLOCK命令，点击键盘回车键“ENTER”;

6、在写块界面，点击“拾取点”；

7、选择标高符号的尖点为基点，点击回车键“ENTER”；

8、在写块界面，点击“选择对象”；

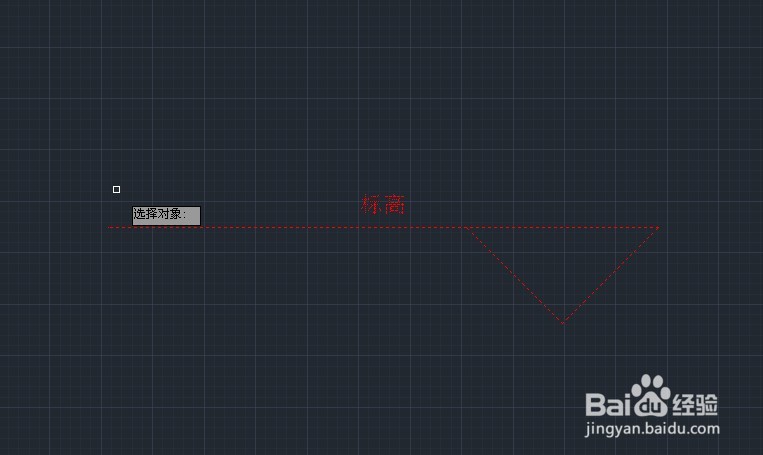

9、如图，框选绘制好的标高符号，点击回车键“ENTER”；

10、输入图块名称并指定路径，点击“确认”；

11、在工具栏中，点击“插入--块”；

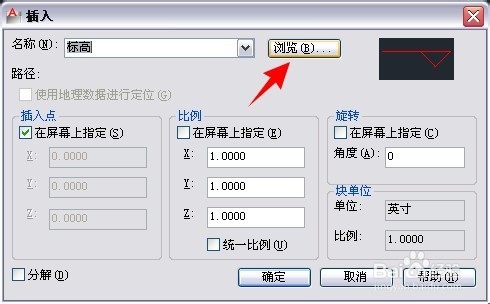

12、在插入块界面，点击“浏览”；

13、找到刚才保存的块“标高1”点击“打开”；

14、核实插入快的名称后，在插入界面，点击“确定”；

15、在CAD中指定标高位置，点击鼠标左键；

16、如图：输入坐标值；

17、如图所示：CAD中已标注标高符号。
