Proe三维训练四十四之拉伸加倒圆角

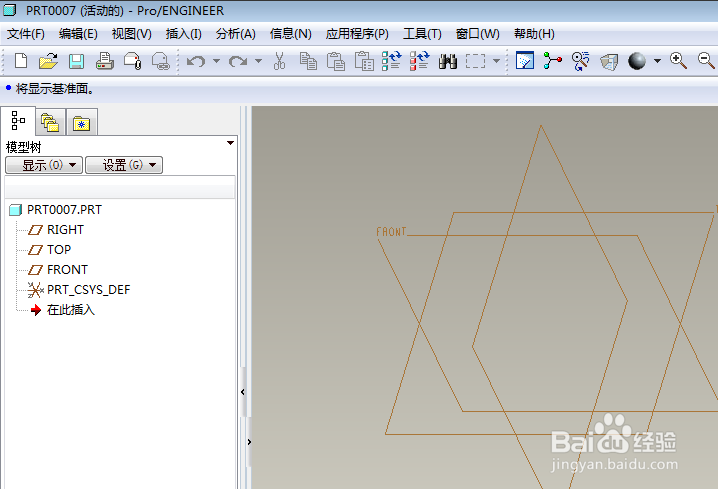

1、如下图示，打开Proe软件，新建一缺省的实体零件，

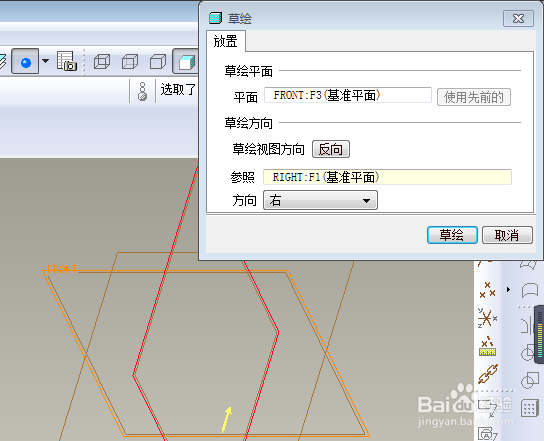

2、如下图所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

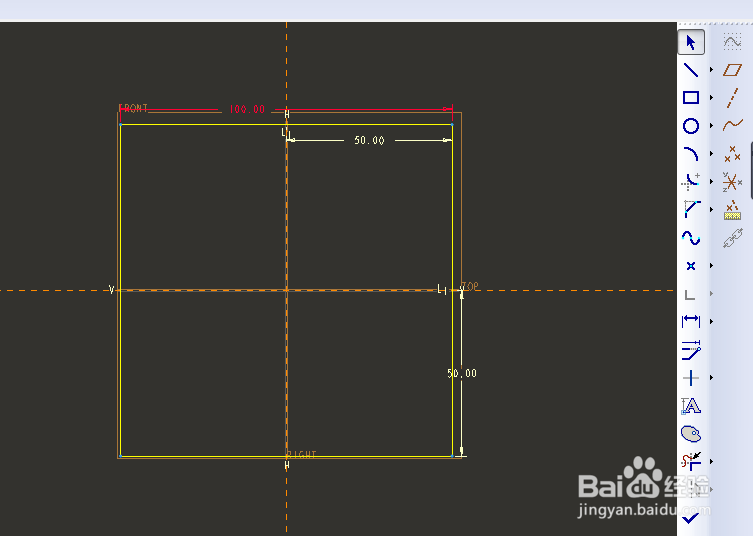

3、如下图所示，激活矩形命令，画一个正方形，双击修改尺寸：边长100，边距离轴50，

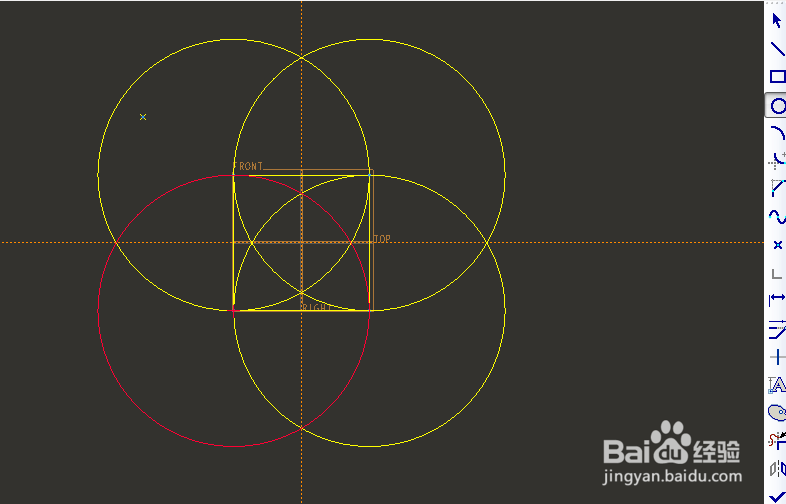

4、如下图所示，激活圆命令，以正方形的四个角点为圆心画圆，四个圆。

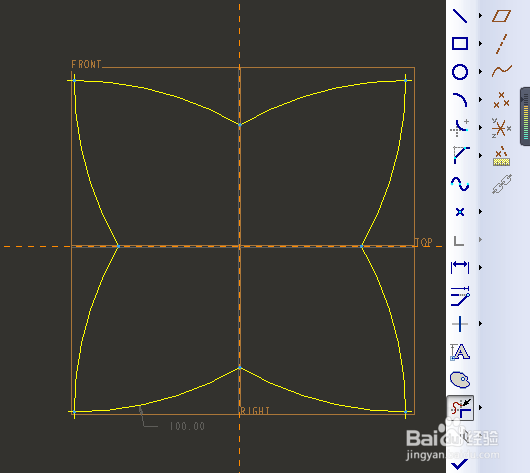

5、如下图所示，激活删除段命令，删除正方形和多余的圆弧线段，

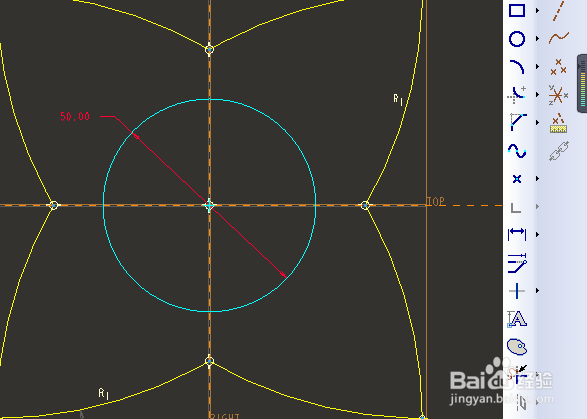

6、如下图所示，激活圆命令，画一个圆，双击修改直径为50，点击右边工具栏中的√，完成并退出草绘、

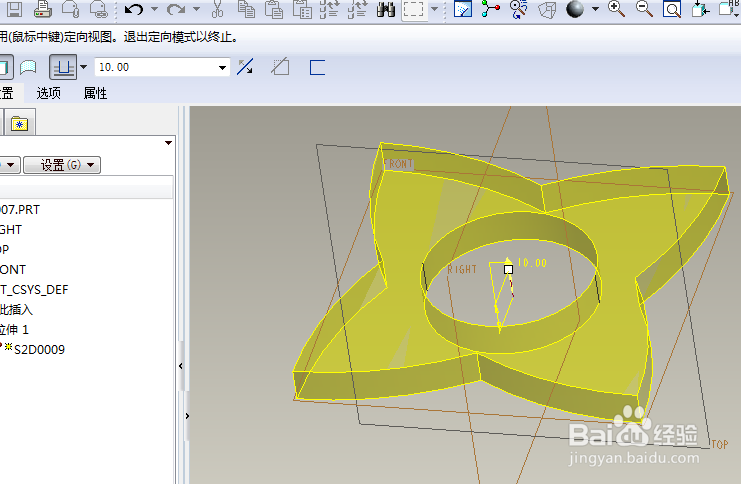

7、如下图所示，双击修改拉伸高度为10，回车，完成并结束拉伸操作。

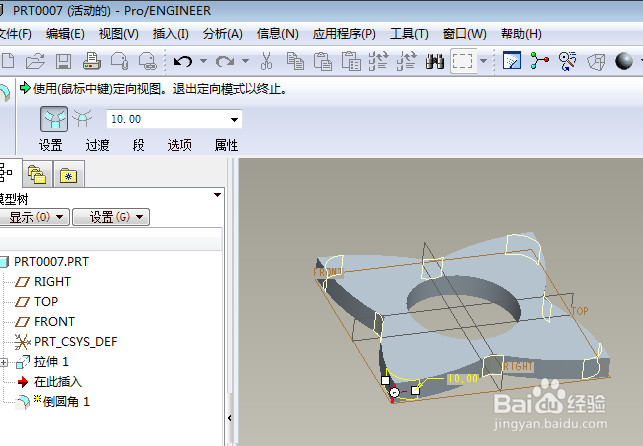

8、如下图所示，点击右边工具栏中 倒圆角命令，左上角设置半径为R10，选择八条短边，回车。

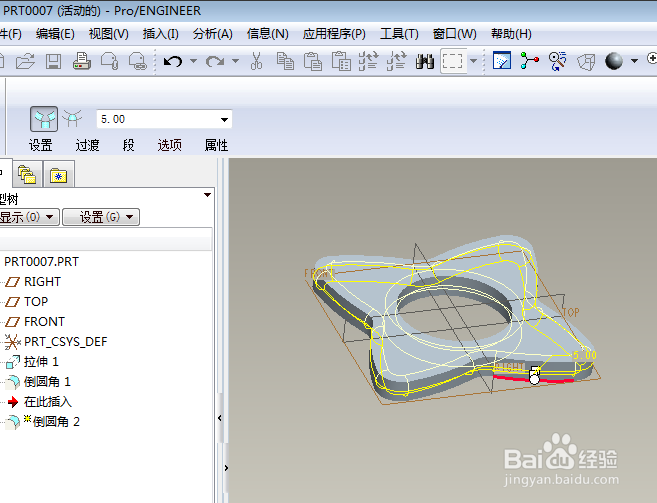

9、如下图所示，点击右边工具栏中 倒圆角命令，左上角设置半径为R5，选择上下两条轮廓线，，回车。

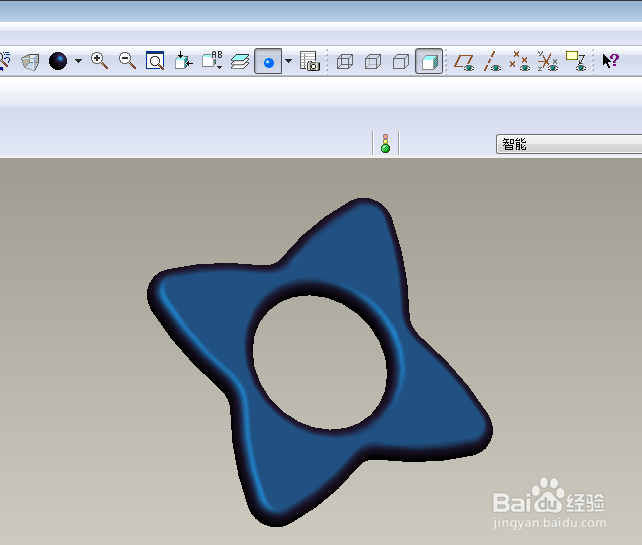

10、如下图所示，隐藏所有的基准，给实体指定颜色，、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
