苹果iphone 6s plus装机教程

苹果iphone 6s plus装机教程

工具/原料

（1）拆机工具：十字螺丝刀、五角螺丝刀、塑胶镊子、；

整机装机教程

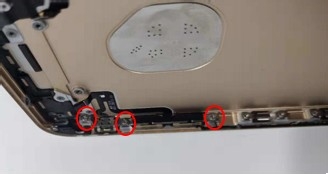

1、（1）装开机侧键，固定开机侧键支架螺丝 1、将开机侧键装配到底壳上；2、将开机键fpc装配到底壳上；3、固定开机键支架螺丝

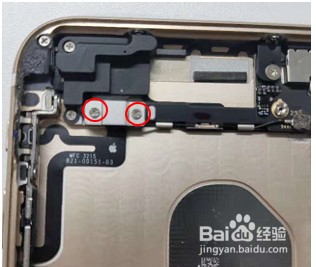

2、（2）装音量侧键，固定音量侧键支架螺丝 1、将音量侧键装配到底壳上；2、将音量键fpc装配到底壳上；3、固定音量键支架螺丝；

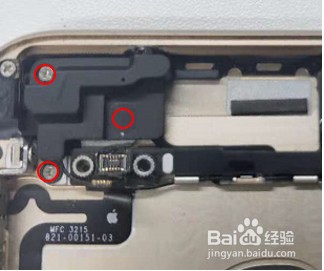

3、（3）装天线支架 1、将天线支架按下图方式装配到底壳上，并锁上螺丝；

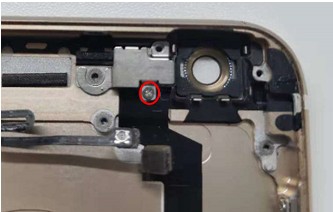

4、（4）装闪光灯固定支架 1、将闪光灯罩固定支架按下图方式装配到底壳上并锁上螺丝；

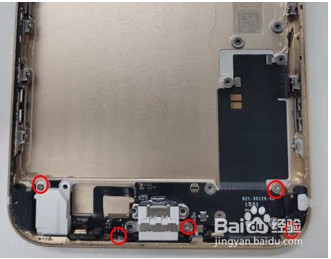

5、（5）装小板，锁耳机座螺丝，USB固定螺丝1、将小板组件从下往上进行装配；（先装配耳机接口） 2、锁上螺丝；

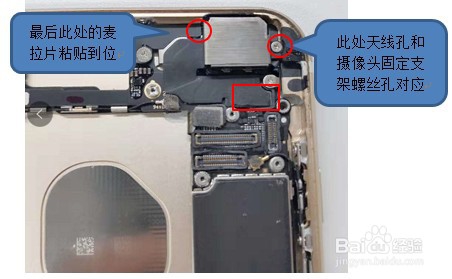

6、（6）装马达1、将马达按如下方式装配好；2、将卡扣扣压到位3、锁上螺丝

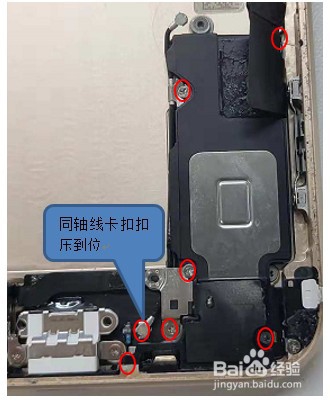

7、（7）装喇叭组件1、将喇叭组件按下图方向所示进行安装，将同轴线理好；同轴线卡扣扣压到位 2、将同轴线扣压到位，如下图所示。再锁上螺丝；

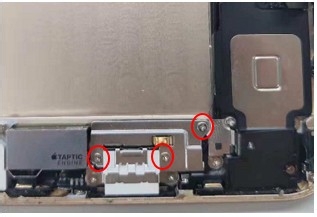

8、（8）装USB固定支架螺丝1、将USB固定支架按下图装配到位，并锁上螺丝；

9、（9）装主板，锁主板螺丝1、先将顶部天线同轴座扣压到位；2、将主板从上往下转配到后壳内；3、锁主板固定螺丝；（注意顶部有个接地弹片支架，右边有个天线）

10、（10）扣小板排线连接器卡扣，扣开机键卡扣，扣同轴座1、扣压小板排线连接器卡扣和同轴线卡扣； 2、扣压开机键排线连接器卡扣；

11、（11）装天线模块1、将天线模块按下图方式装配带后壳上； 2、锁螺丝，理同轴线扣卡扣；

12、（12）扣音量侧键排线卡扣，装按键连接器固定钢片1、将音量侧键卡扣扣压到位； 2、将按键连接器固定钢片按下图装配好，并锁上螺丝；

13、（13）装后摄像头1、将后摄像头装配主板上，并将连接器卡扣按压到位；2、将后摄像头固定片装配到位，并锁上螺丝；

14、（14）装电池1、将电池按照如下方向装配到后壳上； （如电池是拆卸后的电池，则需要重新粘贴新的易拉）

15、（15） 扣显示屏喋碾翡疼模组连接器、固定显示屏模组钢片螺丝1、将新屏幕摄像头部以90°夹角放置在主框上；2、扣上排线。成功扣好能听到轻微响声。如果没有，可能排线没有扣好； 3、安装液晶总成卡扣固定钢片，并安装上面的十字固定螺丝。严格按照螺丝位置安装螺丝。否则可能会对主板造成损伤；

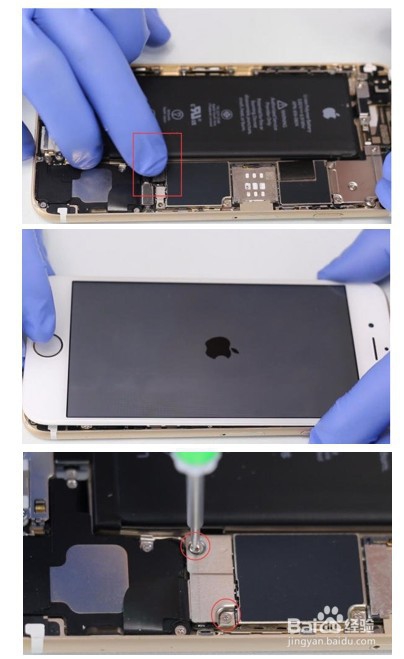

16、（16） 扣电池连接器排线，功能检测、固定电池连接器钢片1、扣上电池排线；2、平放手机，开机测试手机是否正常，检查一下功能。 --显示情况 幻腾寂埒--触摸情况 --摄像头 --听筒 --感光 --扬声器 --音量键 --录音功能 --电源键 1：如果功能测试没有问题，然后关机。 2：如果功能不正常，可能没有插好排线，移除屏幕，断开电源，重新检查排线功能；3、安装电池扣铁片，并安装固定十字螺丝；

17、（17） 合显示屏，锁TP螺丝1、合并显示屏；2、锁TP五角螺丝；（五角螺丝刀）3、装卡托，装机完成；
