AD如何利用表格建封装

2025-05-17 15:30:06

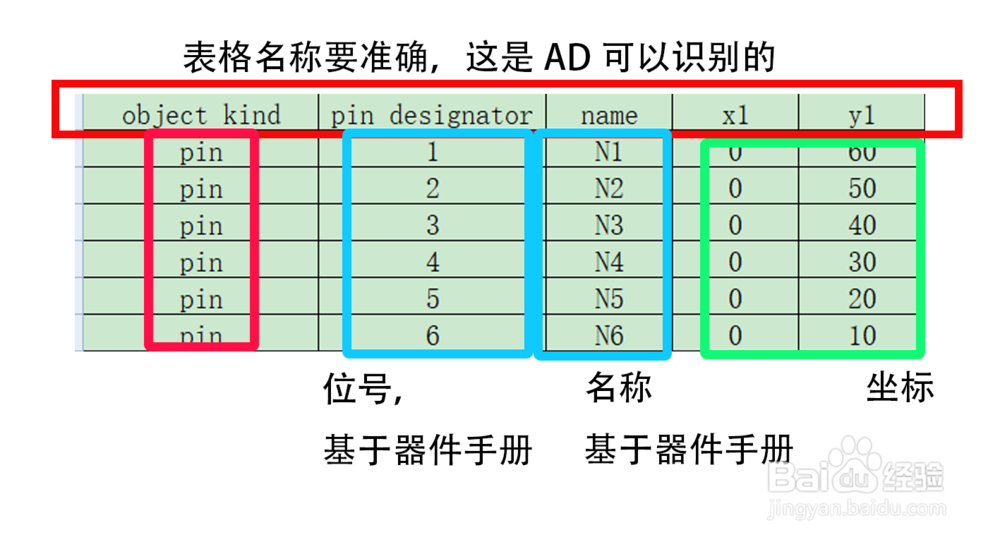

1、基于器件资料，把相关信息导入表格。！！！注意，表格的抬头一定要按照表格里面的名称

2、新建AD库文件

3、点击SCHLIB List

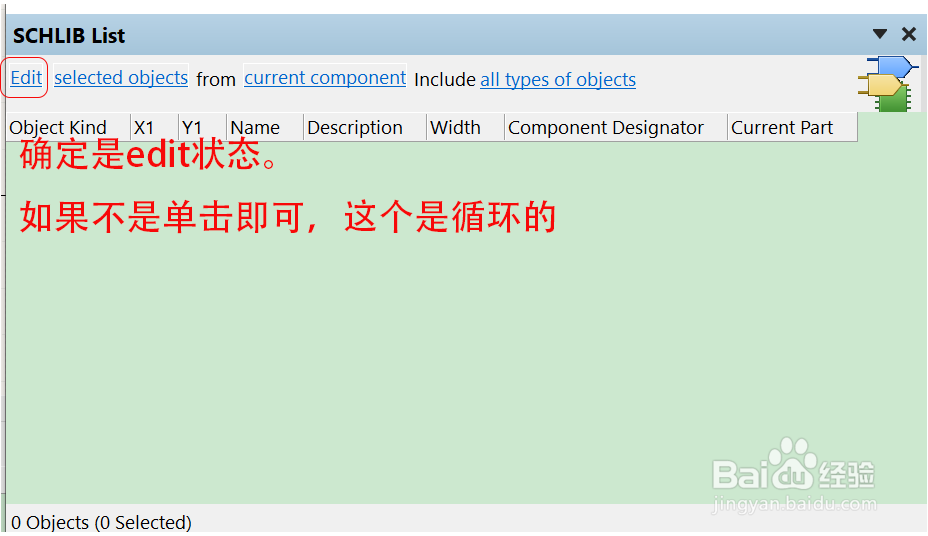

4、确保edit状态，copy表格全部内容，并进入smart grid

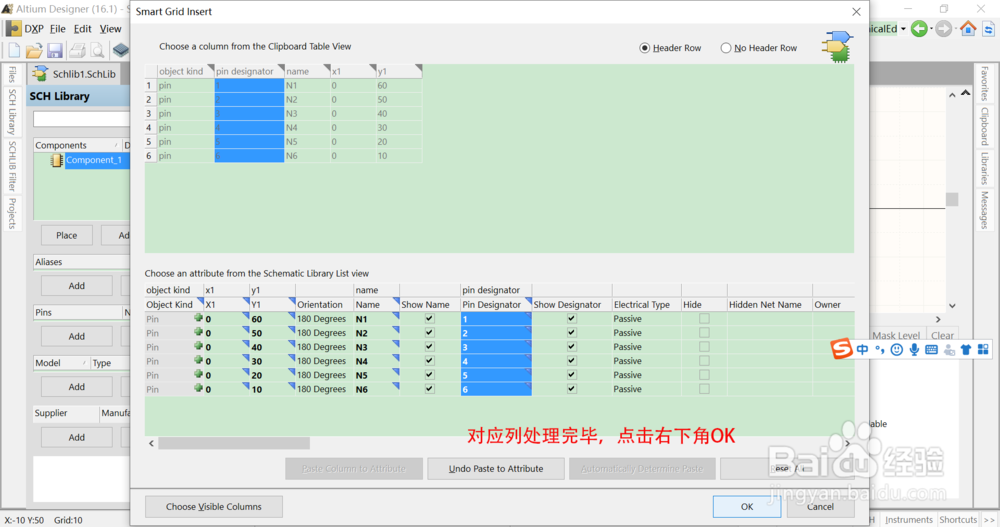

5、把表格内容全部贴过来；对应列处理完毕，点击OK

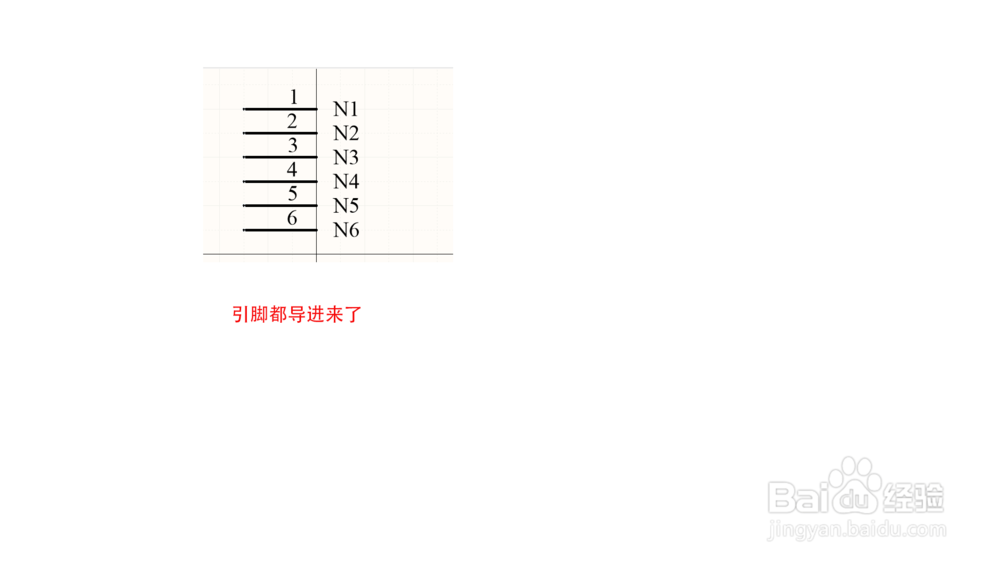

6、引脚就全部导入了；点击图形编辑工具，根据需求调整图框
