revit中ViewCube导航工具怎样使用

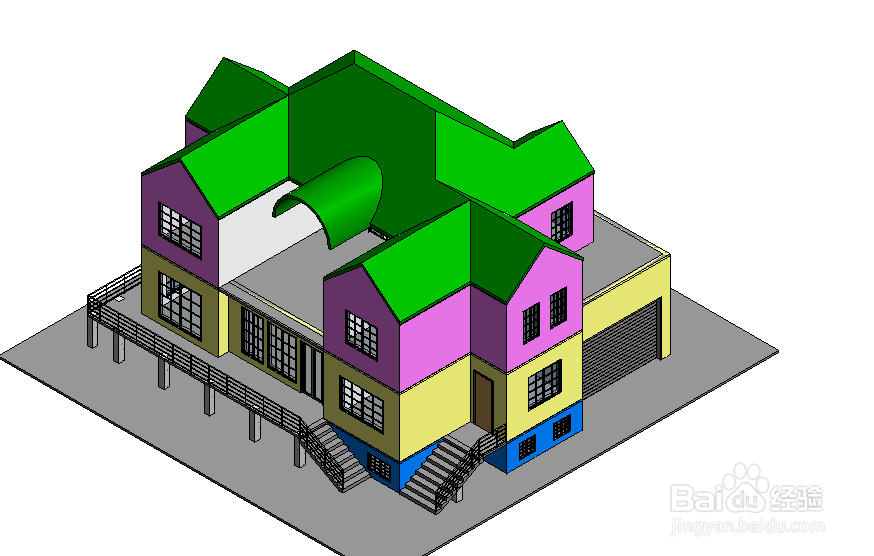

1、首先，我们打开revit中三维视图，然后将鼠标移动到ViewCube导航工具，我们可以看到由四部分组成，分别是主视图、立方体、方向控制盘、导航菜单组成。

1、点击主视图按钮，视图自动旋转为系统默认的东南舟侧视图，不管我们前面怎么旋转调整位置。

1、鼠标左键按住立方体的面或者棱等部位，移动鼠标，绘图区图元视图会跟着进行旋转。

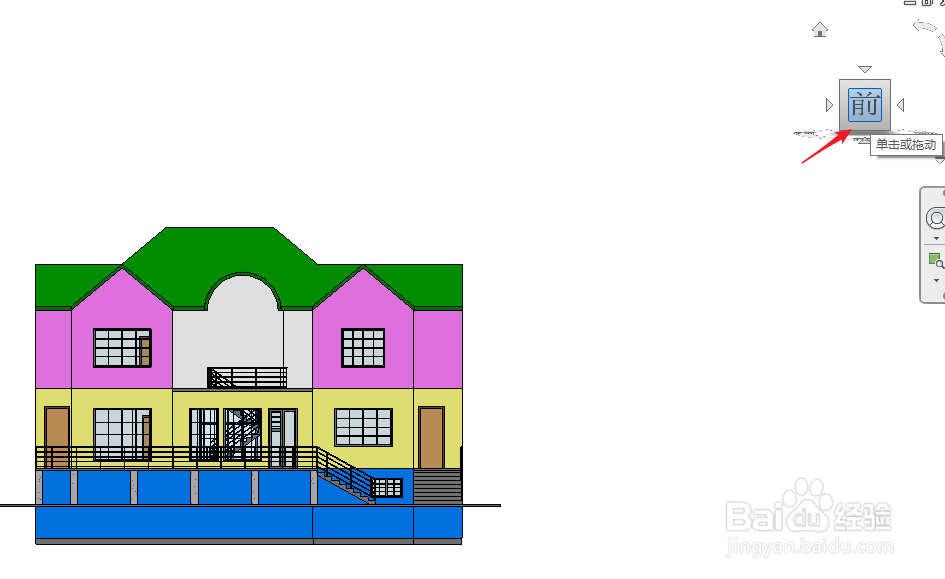

2、当我们单击立方体某个位置时候，视图也会自动定位到某个方向。

1、方面控制盘是控制视图在平面内旋转的选项，将我们将视图立体定位后，可以长按方向控制盘移动鼠标进行水平旋转。

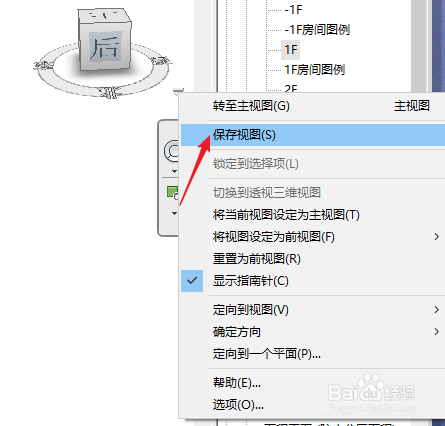

1、点击导航菜单，我们看到功能有些多，我们首先看保存视图，假如有一些比较好常用的视图位置，我们可以直接保存，在项目浏览器的三维视图中直接可以点击查看。

2、还有一个常用的功能为定向视图，可以对图元进行刨切，方便我们观察内部情况。

3、当然还有定向到某个平面等功能，我们其实在ViewCube导航工具任意位置点击鼠标右键就可以出现关联菜单，希望能够对大家有帮助。
