cad 图中 R 表示什么意思

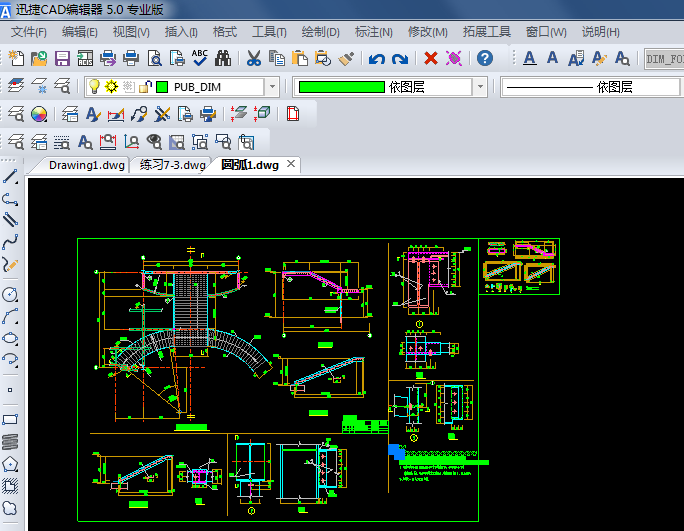

设计、工程图纸中标注的R表示半径。、

CAD提供多种标注相关的命令，常规的操作是到工具栏或菜单栏中去调用这些命令。为了提高操作效率，许多设计人员直接使用快捷键。常用快捷键如下所示：

D, *DIMSTYLE（标注样式，打开标注样式对话框，创建或修改标注样式）

DLI, *DIMLINEAR（线性标注，创建水平或竖直的长度标注）

DAL, *DIMALIGNED（对齐标注，创建与图像方向平行的长度标注）

DAR, *DIMARC (弧长标注，标注圆弧的长度)

DOR, *DIMORDINATE（坐标标注，标注点的X或Y坐标值）

DRA, *DIMRADIUS（半径标注，标注圆或弧的半径）

DDI, *DIMDIAMETER（直径标注，标注圆或弧的直径）

扩展资料

CAD常用命令介绍：

solprof 命令：在图纸空间中创建三维实体的轮廓图像。

solview 命令：使用正交投影法创建布局视口以生成三维实体及体对象的多面视图与剖视图。

soldraw 命令：在用 solview 命令创建的视口中生成轮廓图和剖视图。

soldraw 命令与 solprof 命令的使用方法及区别：

soldraw 命令需与 solview 命令配合使用，只能在用 solview 命令创建的视口中生成轮廓图和剖视图。

solprof 命令可以单独使用，即在图纸空间中的任何视图上都可以使用，可以创建三维实体的轮廓图像。

参考资料来源：百度百科-CAD
