C4D硬边建模刀头连接器的创建方法

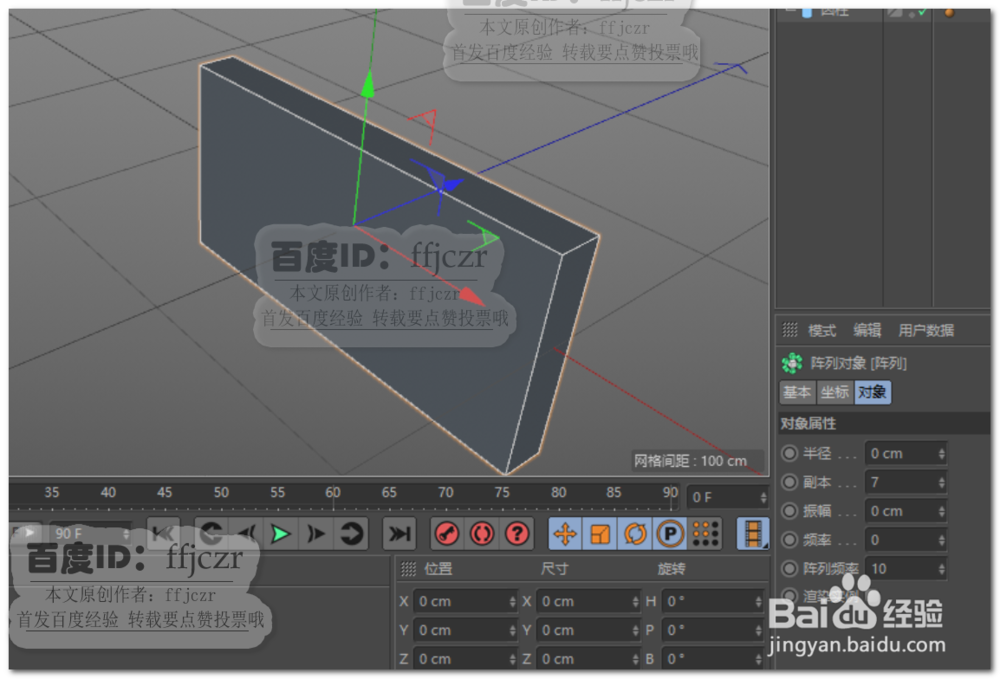

1、 模型通过布尔运算得到，首先创建布尔中的刀具。创建一个200*100*20的立方体，对立方体添加阵列命令，半径为0，副本为7.

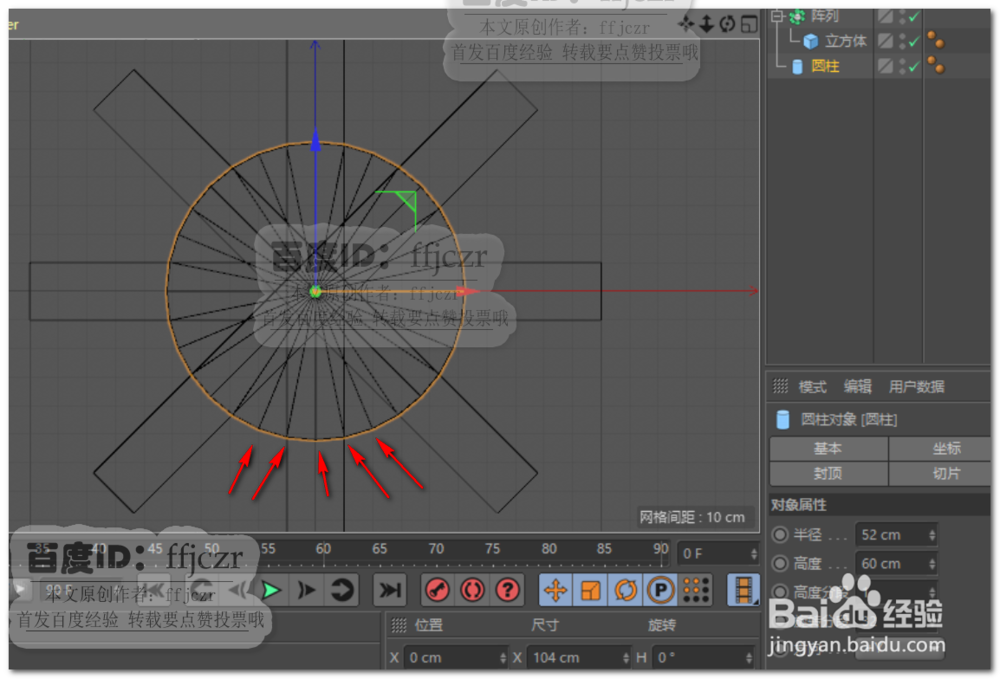

2、 创建一个圆柱体，半径为52，高度为60；在顶视图中调整圆柱的分段，使圆柱的三条分段边与上步阵列的立方体宽相对应；如图所示。

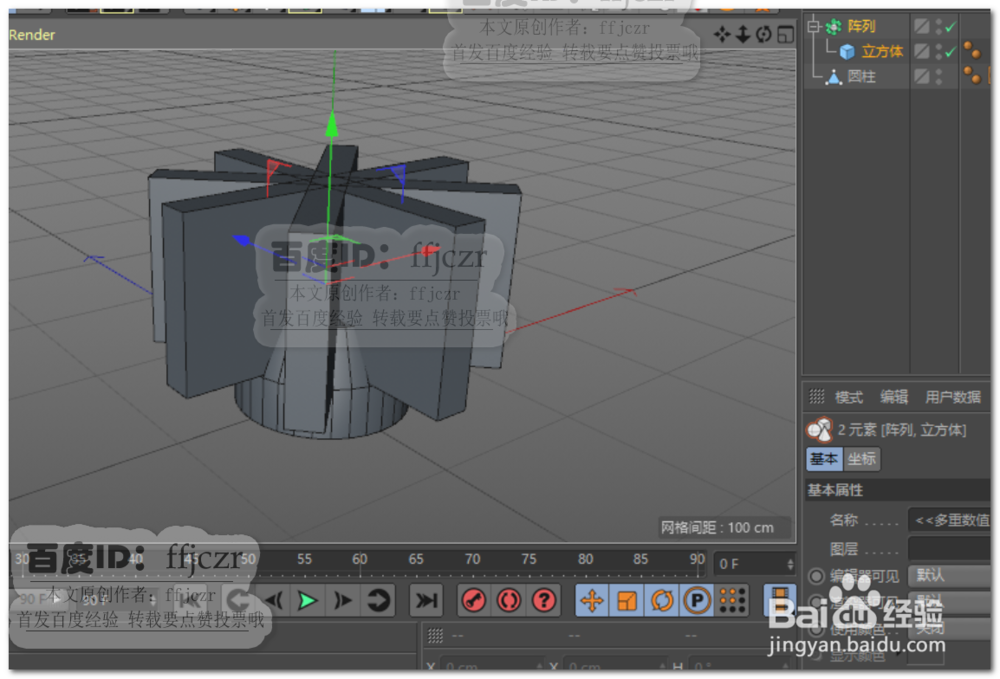

3、 对创建的圆柱体转为可编辑对象，在圆柱体的中间添加一条循环边；调整扃渚释夭阵列对象到圆柱体上端，运用布尔求差，得到一个错乱的结果。这不是所要的。

4、 对布尔刀具进行优化。选中第一步创建的阵列对象，将当前状态转为对象敛财醣沁并连接+删除。利用切刀工具对阵列的中心重叠面进行删除，整合成整体。如图所示。

5、 再次运用布尔运算，得到合理的结果，不过内部布线还需优化。将当前状态转为对象。

6、 在点模式中，用焊接命令将模型上多余的点去掉，如图所示。

7、 调整布尔后圆柱端面的点线，选中内部面进行内部挤压再向下挤压，使圆柱体端面得到开孔效果。如图所示。

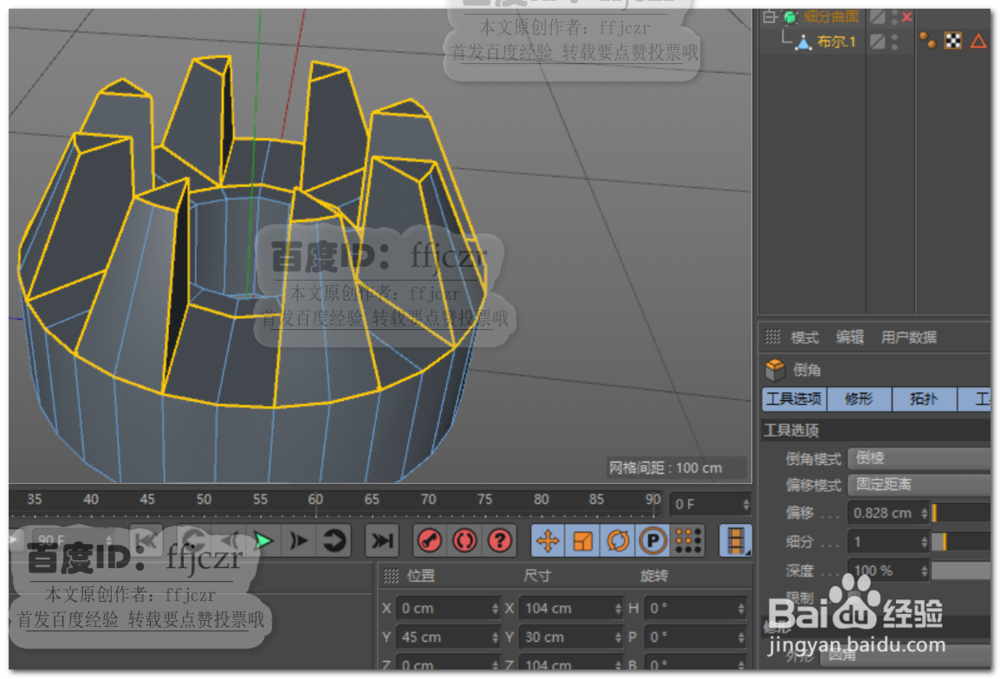

8、 边模式中选中凸出块进行倒棱角，偏移值为0.5，细分为1；给模型添加细分曲面，得到本文所要的模型。
