CAD在布局里MV命令开窗口,设置图纸比例

1、打开天正CAD，把绘图界面切换到“布局”界面。

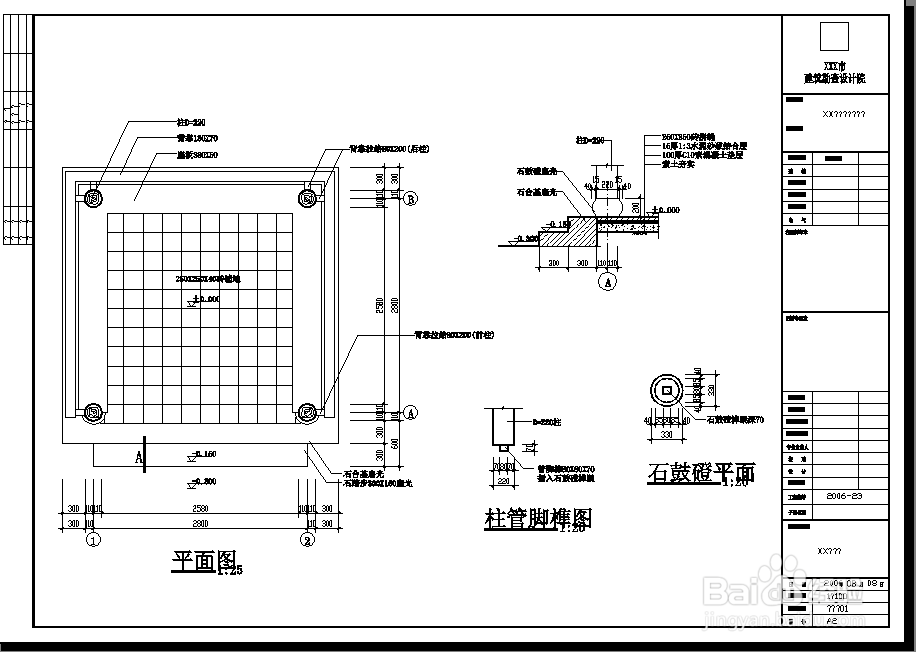

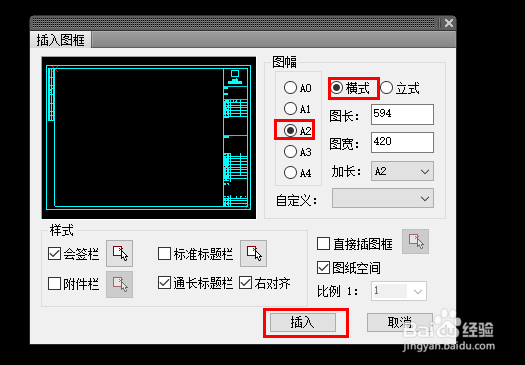

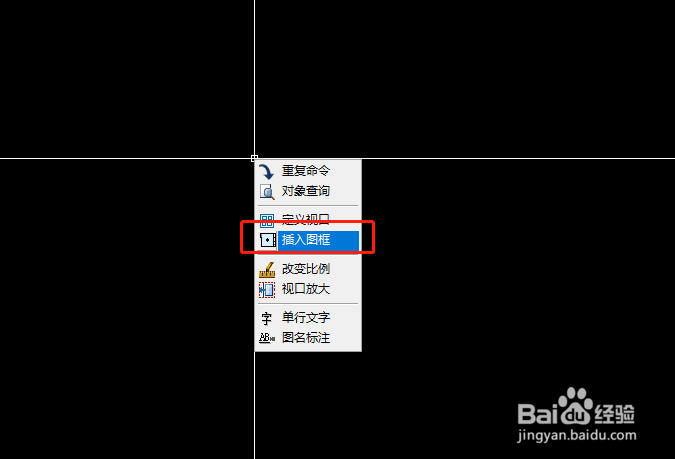

2、单击鼠标右键，“插入图框”，在弹出的对话框中，选择需要的图纸类型。若没有安装天正建筑的小伙伴们，可以画一个矩形框，长宽设置为需要都打印的图纸框大小。

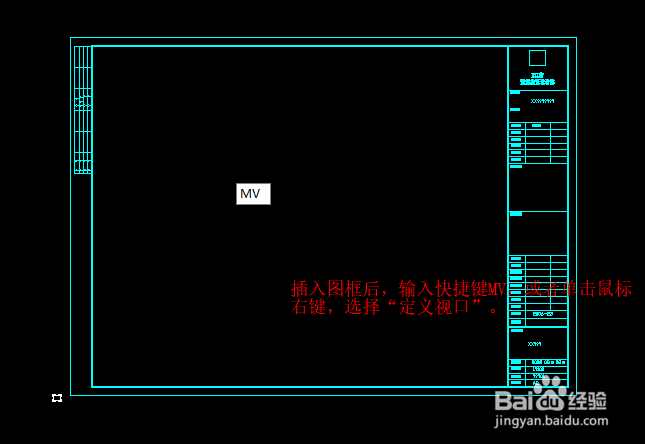

3、得到图纸框后，输入快捷键MV，拉出一个适合图纸的窗口大小

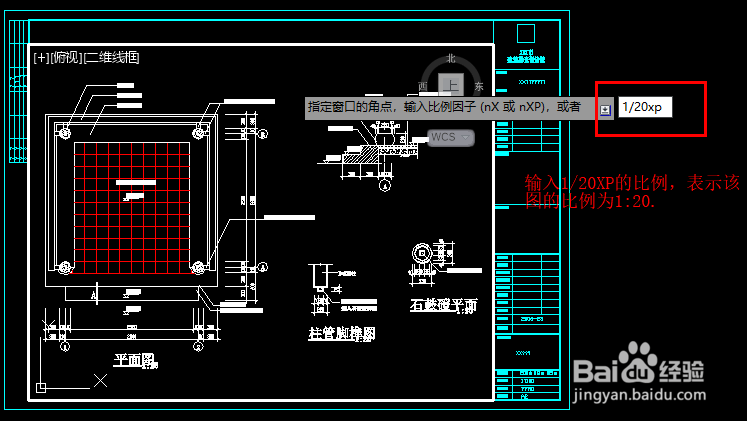

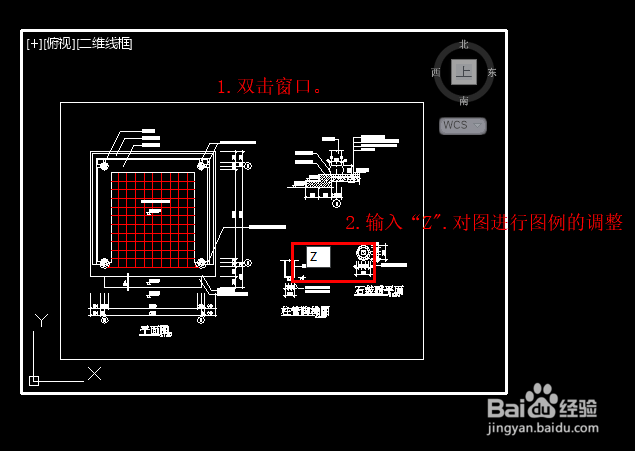

4、双击窗口，然后输入“Z”，然后输入“1/20XP”，代表该图的比例设置为1:20；若觉得比麻质跹礼例不合适，继续输“Z”，然后输入“1/XXP”，来改变图纸的比例来调整。

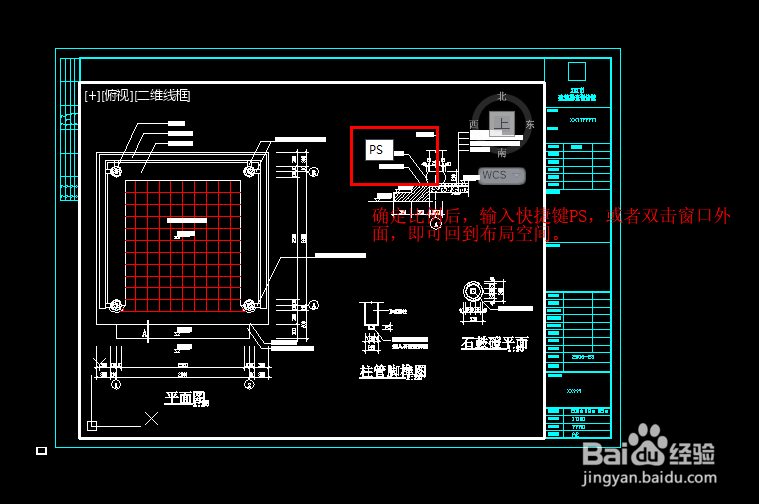

5、确定比例后，输入快捷键PS，或者双击窗口外面，即可回到布局空间。

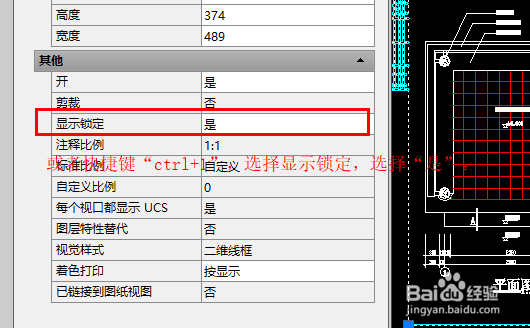

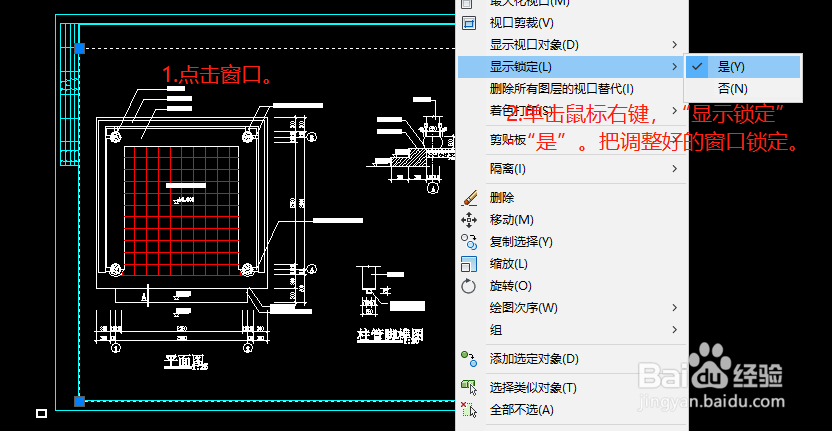

6、选中窗口，单击鼠标右键，“显示锁定”-“是”。把调整好的窗口锁定。或者快捷键“Ctrl+1”，选择“显示锁定”-“是”。

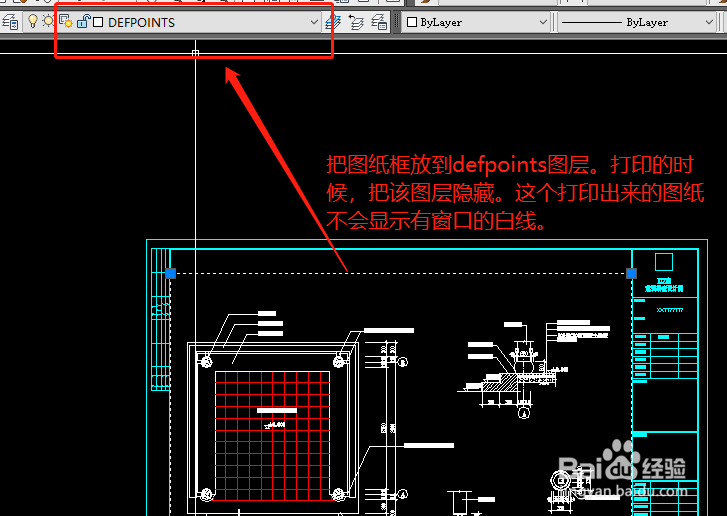

7、把图纸框放到defpoints图层。打印的时候，把该图层隐藏。这个打印出来的图纸不会显示有窗口的白线。
