交换机如何设置允许一段ip通行

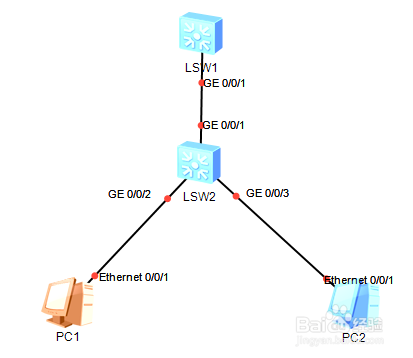

1、我们用模拟器搭建一个环境，用两台交换机，SW1表示外网交换机，SW2为内网核心交换机，两台PC分别在不同VLAN中，下文将演示如何让其中一个网段能通到SW1，VLAN10,20为霸烹钟爷PC用，VLAN5用于交换机互联

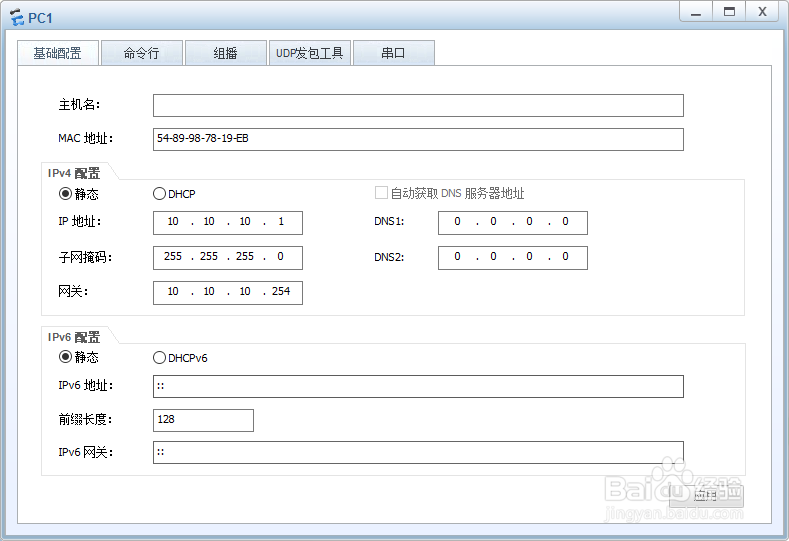

2、我们给两台PC分别配置不同的IP，PC1为10.10.10.1，网关为10.10.10.254，PC2为10.10.20.1，网关为10.10.20.254

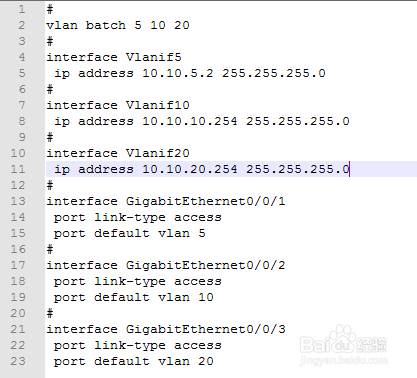

3、在SW2上配置vlan10，20和5，并配置虚接口，地址分别为10.10.10.254，10.10.20.254，10.10.5.2，将接口加入不同vlan中

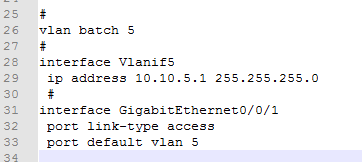

4、在SW1上配置vlan5，虚接口地址为10.10.5.1 ，本来想把物理口切换成三层之际配置IP地址对接交换机的，可能是模拟器本身的问题，切换了配置不了IP,所以通过VLAN解决，效果其实是一样的

5、之后我们在PC1上PING出口交换机vlan5虚接口地址，奇怪的是没有通，这是新手调试经常出现的问题，主要是SW1上没有这邗锒凳审个网段的回程路由，数据能到SW1,但是SW1不知道把去10.10.10.0这个网段的数据转发给谁

6、我们在SW1上增加一条静态路由，这里的意思是如果有需要去到10.10.10.0/24的数据，那么久把它转发给10.10.5.2，也就是SW2，由SW2进行转发

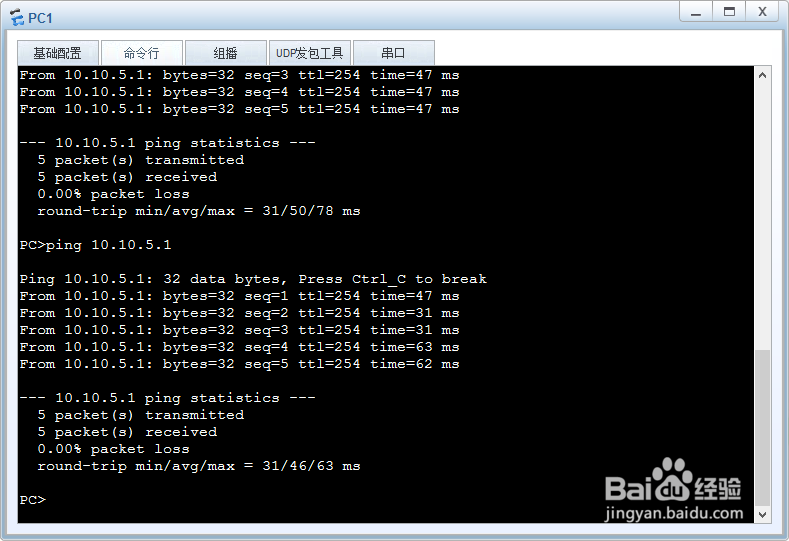

7、我们再在PC1上测试ping 10.10.5.1，发现这次正常通了。假如需要另一个网段也能通，那么就模仿上一步的配置，再在SW1上增加一条去到10.10.20.0/24的路由就可以了
