电能表现场校验仪如何进行接线

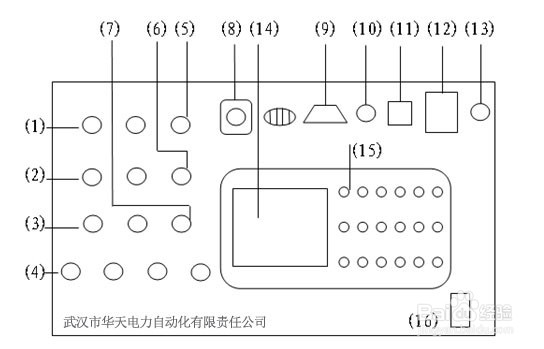

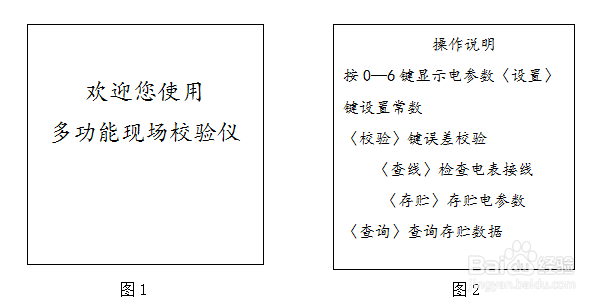

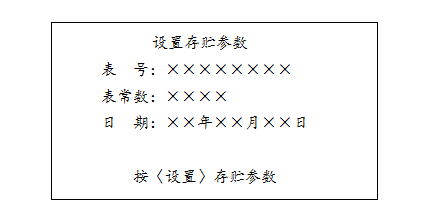

1、开机●接通电源后，液晶屏即显示：（见图１）●稍后，自动翻屏显示画面：（见图２）

3、校验三相四线电能表的接线将三相电压线接入校验仪与之对应的Ua、Ub、Uc、U0端子。三相电流分别串入相应的电流端子Ia、Ib、Ic和电流I0端（或用钳表）。连接采样装置。注意：电流、电压输入时，应从端子高端流入，低端流出。电流串接输入端子与钳表输入端子不能同时使用。

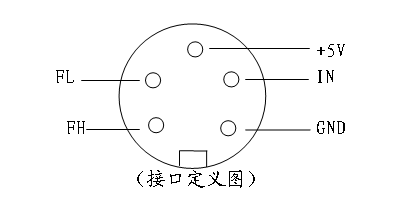

4、其它功能接线依此类推。注：采样装置包括光电采样器、电子表脉冲采样线。校验电能表时根据被校表的类型，选择相应的采样装置与光电脉冲信号输入及高低频信号输出端子相连接（接口定义见下图）：

6、电能基本误差的校准1、第一种方法（正校法）：取校验仪面板上光电脉冲信号输入及高低频信号输出端子的FL和GND，输入标准表的相应端子，对校验仪进行误差校验，标准表显示的误差值即为本校验仪的相对误差值。该校验仪的低频常数为3600r/KW·h。

7、第二种方法（反校法）：取标准电能表的低频输出信号FL和地，经本校验仪面板上光电脉冲信号输入及高低频信号输出端子的IN端和GND端输入后，置入标准电能表的低频常数即可进行校验。采用这种校准方法从校验仪读出的误差值与校验仪的实际误差值它们的绝对值是相等的，但符号相反。
