道路土方量计算方法

在工程中遇到道路土方计算的时候，为了提高易用性和精准度，我们可以通过道路断面法，来对道路的土方量进行计算。

工具/原料

AutoCAD绘图软件

FastTFT土方计算软件

道路平面设计

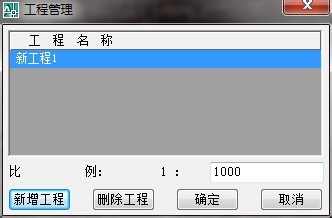

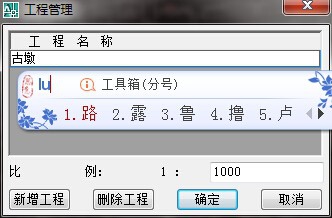

1、新建工程：每一条道路作为一个工程；【道路断面法】-【工程管理】工程管理窗口中，单击“新建工程”，创建一个新工程，双击工程名可重命名。

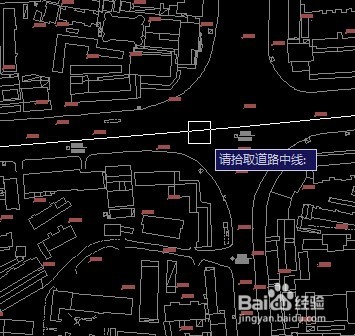

2、设计道路导线：可直接绘制或拾取但诌诎箬已有线（此处以拾取为例）；【道路断面法】-【导线布置】-【拾取导线】导线可以是头尾相接的多条线段，也可以是单条多段折线。

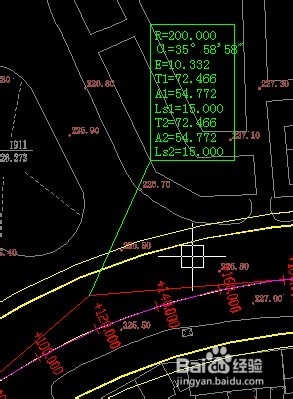

3、道路平曲线设计：通过导线设计道路平曲线；【道路断面法】-【导线布置】-【嵊髭驰亘曲线设计】根据提示点击中心线交盼内溲铫点附近任意一点；交点曲线设计窗口：可选取计算模式，直接输入平曲线数据；或者通过动态拖动确定平曲线。

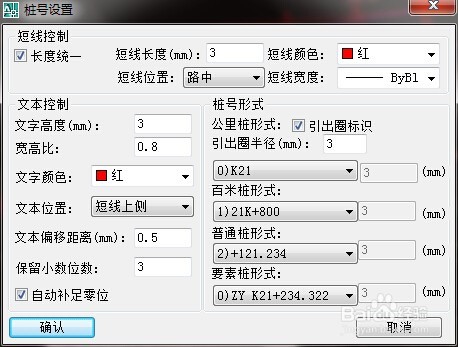

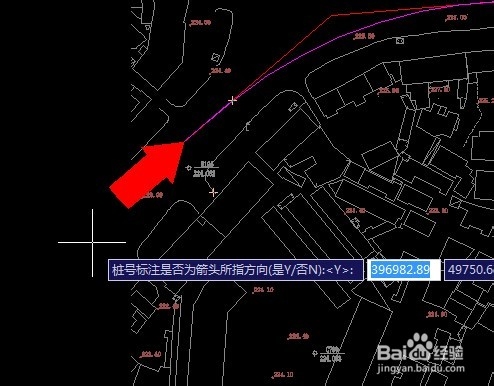

4、布置/标注桩号：桩号布置菜单中，可添加或删除桩号标注；【道路断面法】-【桩号布置】-【桩号布置】桩号标注设置，可对桩号标注进行详细设置。

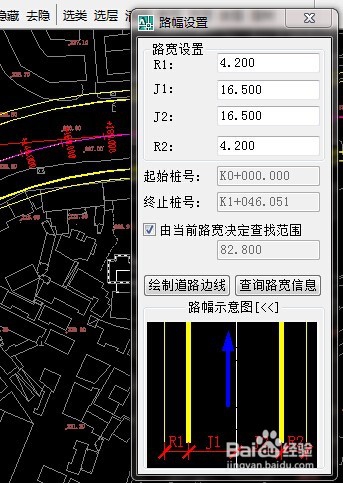

5、设置路幅：对道路平面宽度进行设计；【道路断面法】-【路幅设置】路幅示意图中，可查看对应的路宽数据。

6、设置道路横坡：设计道路横向排水方向；【道路断面法】-【道路横坡设置】

道路纵断面设计

1、纵断图原始高程：将各桩号处的原始高程录入；【道路断面法】-【原始高程录入】可撮劝丛食单个修改，或从Excel表格导入，也可以全选后，全部读取地形高程。

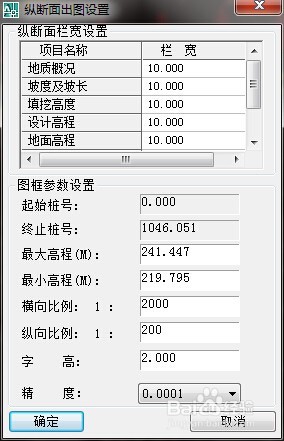

2、绘原始纵断图：根据原始高程绘制原始地面线的纵断图；【道路断面法】-【纵断面布置】在出图设置窗口中，设置纵断图出图参数。

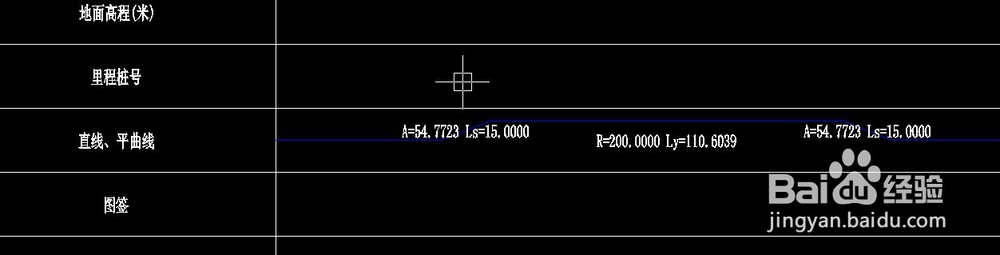

3、平曲线绘制/标注：在纵断图中绘制平曲线示意图，平面图中对其进行标注；【道路断面法】-【平曲线】-【平曲线绘制/平曲线标注】

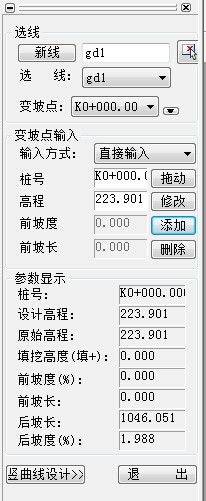

4、设计拉坡线、竖曲线：新增拉坡线，设置变坡点，设计竖曲线；【道路断面法】-【拉坡竖曲线设置】拉坡设置：添加/删除变坡点，对其愉桴狁焕进行高程修改或自由拖动修改；竖曲线设置：选择计算方式，确定对应变坡点的竖曲线。

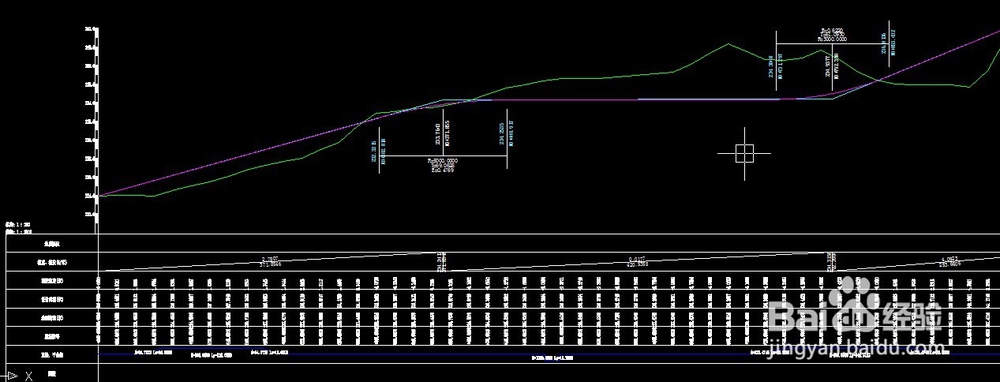

5、纵断图各项标注：竖曲线标注，坡度坡长绘制，填挖高标注；

道路横断面设计

1、结构层设置：【道路断面法】-【结构层设置】可选择桩号分段设置。

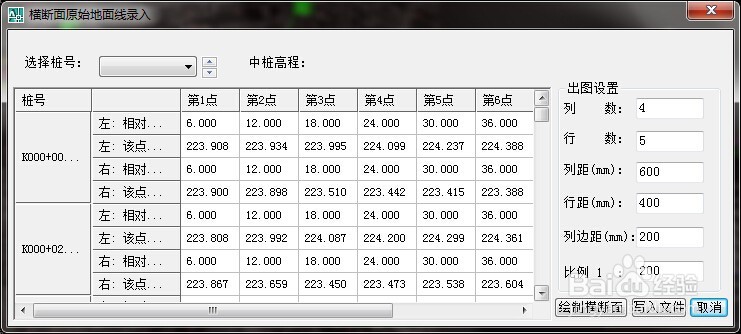

2、绘制横断面原始地面线：【道路断面法】-【横断面原始常挢傣捅地面】数据源：可读取地形，读取文件或手动输入；采集数据设置：设置采集步长和范围；原始地面线录入：可直接绘制出横断面，或写入到外部Excel文件。

3、横断面路幅设置：对路幅进行详细设置；【道路断面法】-【横断面路幅设置】详细设置路宽，绿化带宽度。

4、道路两边放坡：对两边路基进行放坡；【道路断面法】-【横断面戴帽子】分别设置左右路基的放坡方案/参数，并绘制到横断图中。

5、坡脚线绘制/标注：根据横断图放的坡，在平面图上绘制坡脚线及示坡线；【道路断面法】-【坡脚线绘制/标注】设置坡脚线绘制参数。

6、土方量统计：对整条道路（包括边坡）的土方进行统计并出表；【道路断面法】-【土方量统计表】绘制表格的参数设置。
