电路板维修之对比法应用

1、1.给电路板单独上电（不上电的情况下，也是可以做对比测试的，当然对比的就不是电压了），目的是为了进行电压对比检修

2、2.万用表分别测电容C20,C21,C24,C25,C28,C29,C32,C33两端的电压，测量结果各个电容两端的电压一致。

3、3.万用表分别测量C2,C4,C6,C8,C10,C12,C14,C16的电压是否一致，测量结果各个电压两端的电压一致。

4、4.测量运放u2-u9各输出端，发现有两个运放的输哨栗出U2,U3不一致，到此尚不能判断是否运放损坏，可能跟运放的输入也有关，因此需要测量各个运放的输入电压是否一致

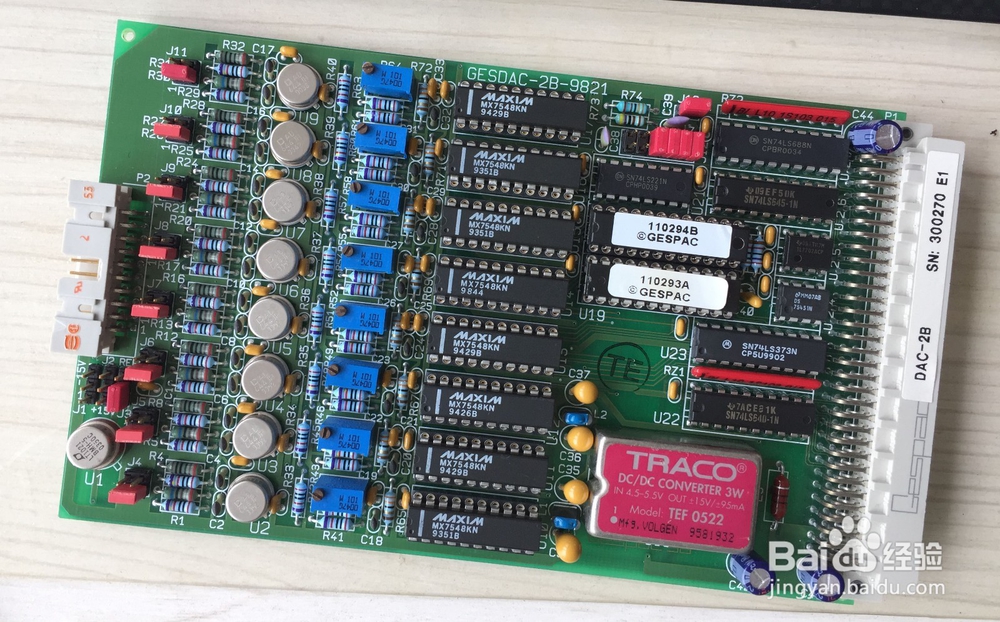

5、5.测量各个运放的输入电压一样，到此判断运放故障，u2,u3损坏，更换运算放大器U2,U3后，电路板的各路通道输出正常泪栗，问题解决。这是同一块电路板当中，相同电路总蚊救的对比检修，这种方法同样适合于相同板之间的对比检修，对比的条件可以是电压，电阻，vi曲线等
