CATIA V521中使用凹槽命令的方法

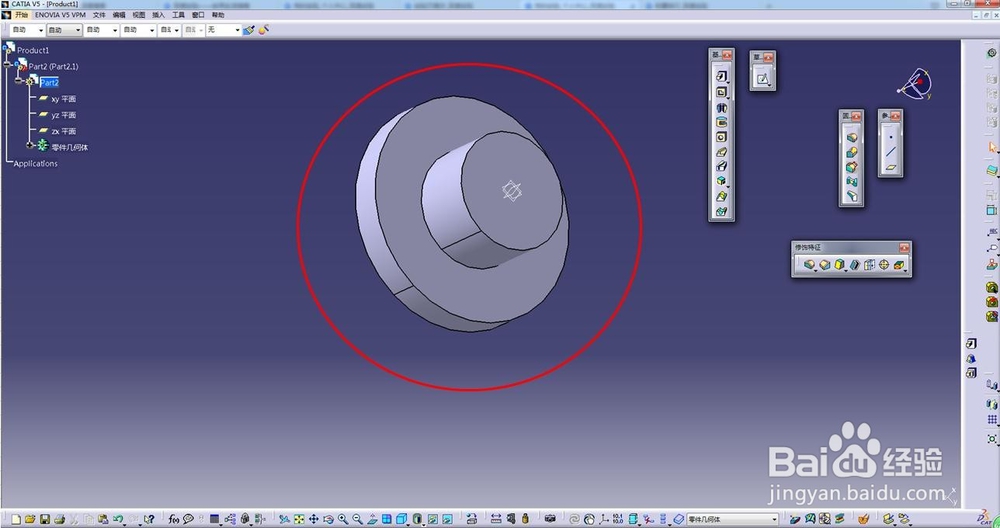

1、第一步，打开CATIA V521设计软件，导入我们需要的3D数据.

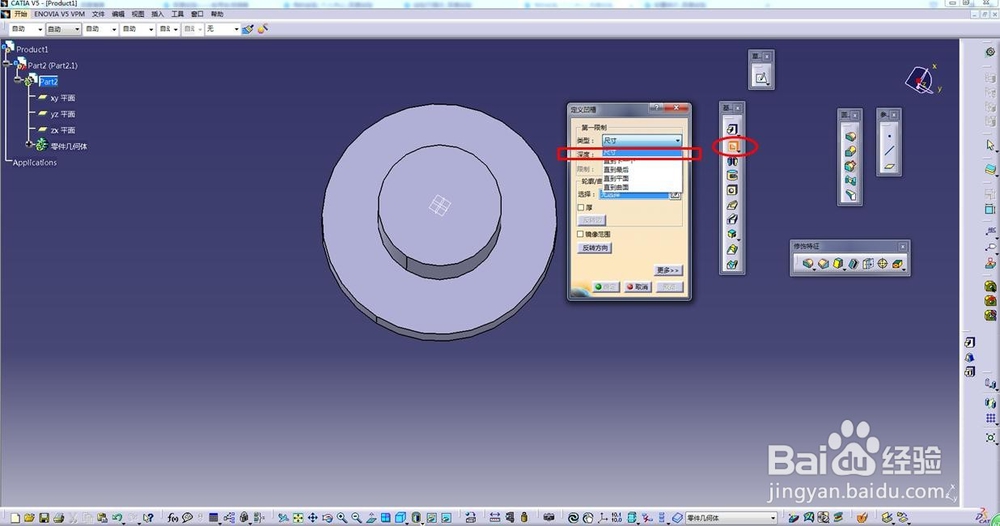

2、第二步，选择右侧菜单栏中的“凹槽”命令.

3、第三步，在弹出的“定义凹槽”命令对话框中的选择“尺寸”.并输入我们的设计需求尺寸.

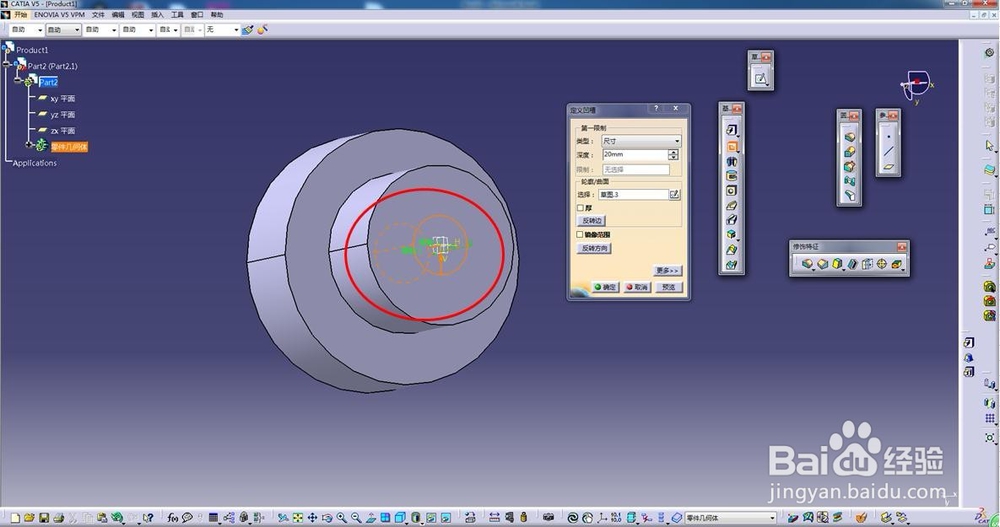

4、第四步，轮廓曲面选择小圆面.

5、第五步，进入凹槽草图设计界面，选择圆命令，并绘制一个圆.

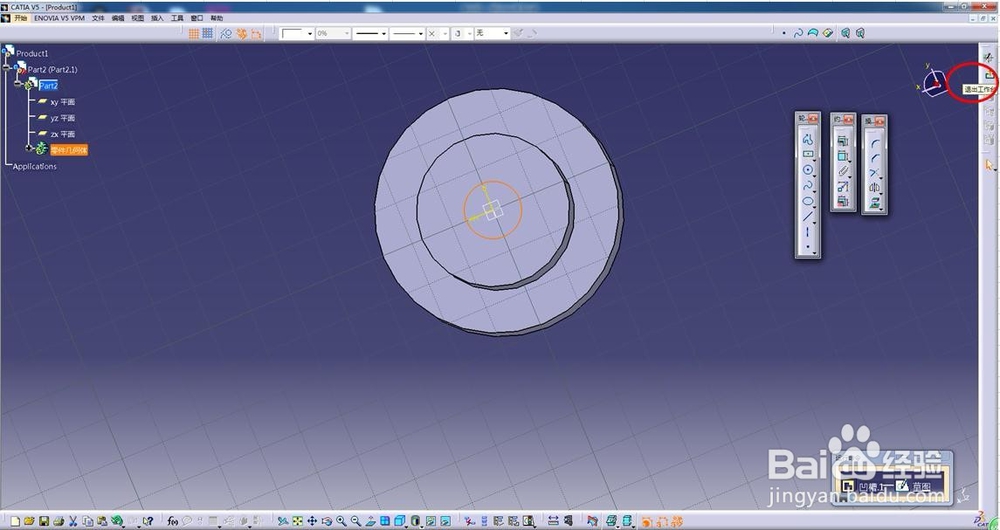

6、第六步，退出当前工作平台.

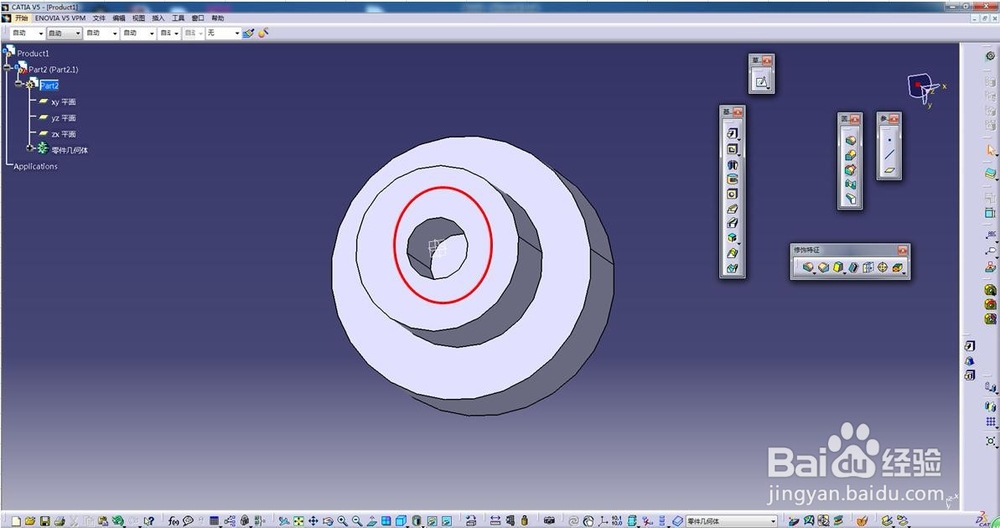

7、第七步，这样我们的凹槽位置就出来了，如图所示.

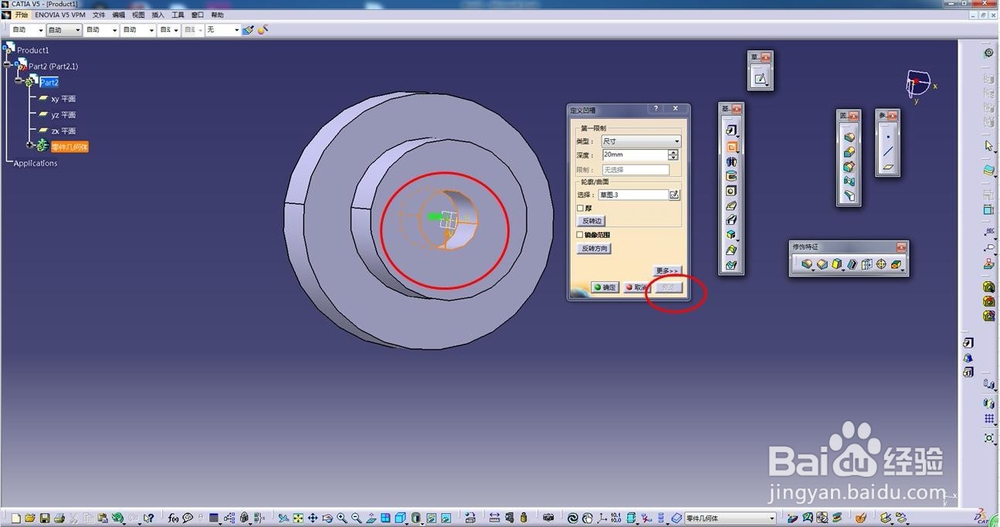

8、第八步，预览我们的凹槽形状，是否是我们需要的尺寸.

9、最后一步，点击确认按钮，生成凹槽形状.
