UG10.0练习装配七垫片和O型圈

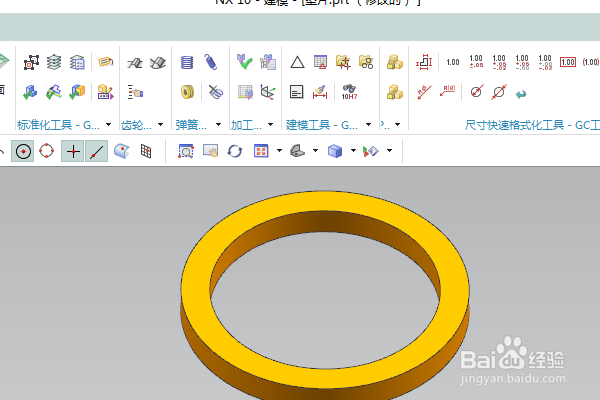

1、打开UG10.0软件，新建一个空白的模型文件，

另存为：垫片，

然后快速创建一个“垫片”实体，保存好。

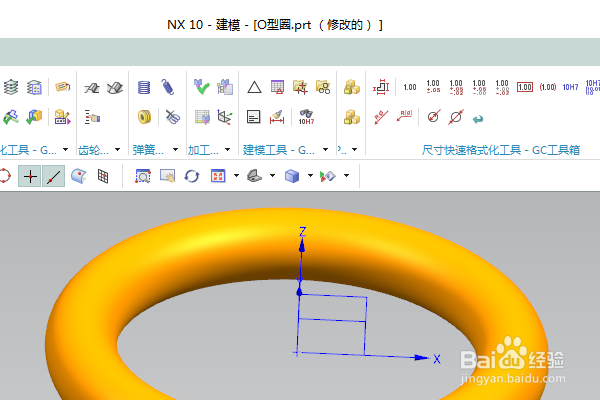

2、重新新建一个空白的模型文件，另存为：O型圈，

然后快速创建一个O型圈，作为后面的演示所用。

（O型圈的尺寸与垫片的尺寸相隔不多）

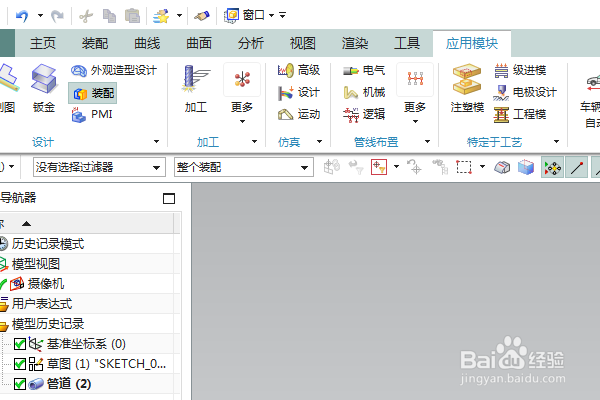

3、点击标题栏中的“应用模块”，然后点击工具栏总的“装配”

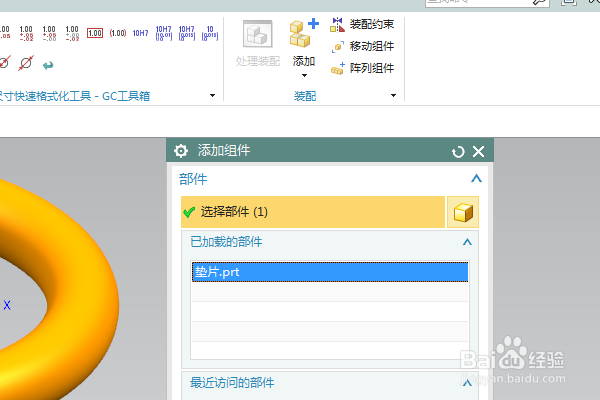

4、再回到主页工具栏中，在最右边的“装配区域”点击“添加”，

在弹出的“添加组件“对话框中点击“垫片”

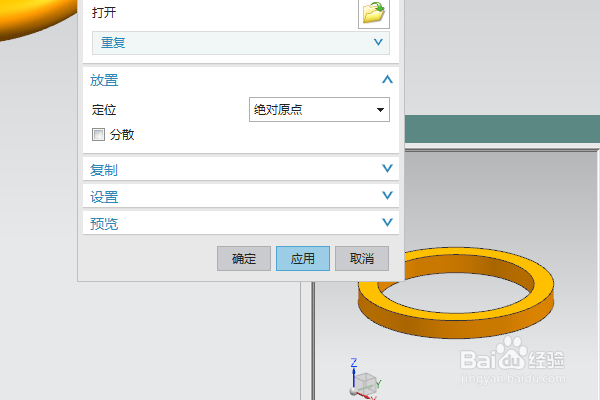

5、看对话框下方的“定位”，默认“绝对原点”，点击确定。

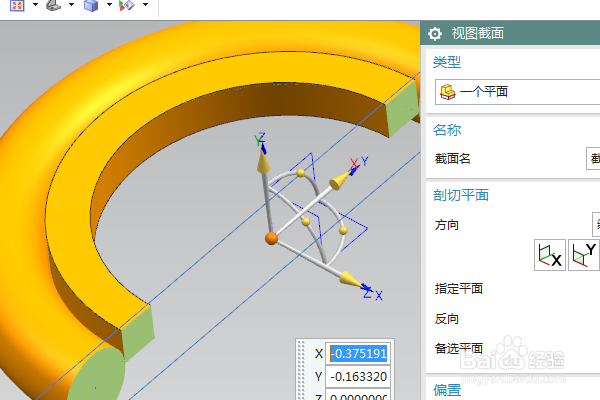

6、添加完成，创建一个截面视图，这就是装配之后的效果。

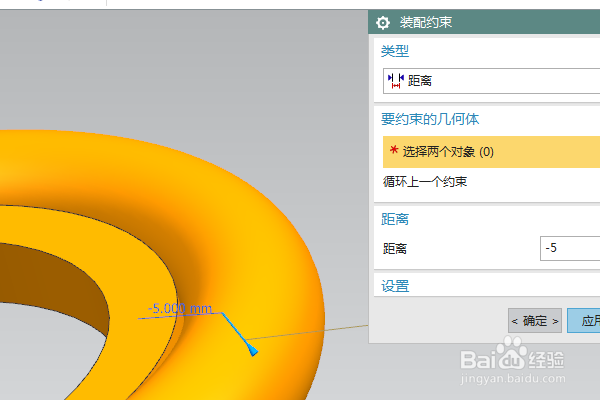

7、添加装配约束，类型为“距离”，

然后点击垫片的上平面和O型圈的曲面，

输入距离-5（看预览的效果决定正负），

点击确定。

至此，

这个O型圈就彻底的和垫片装配约束完成了。
