MATLAB中FDATool工具的使用

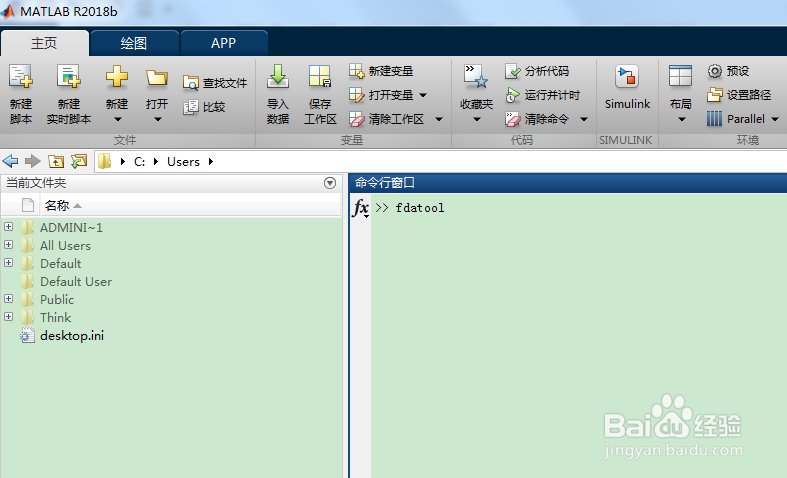

1、打开matlab，命令行输入：fdatool；

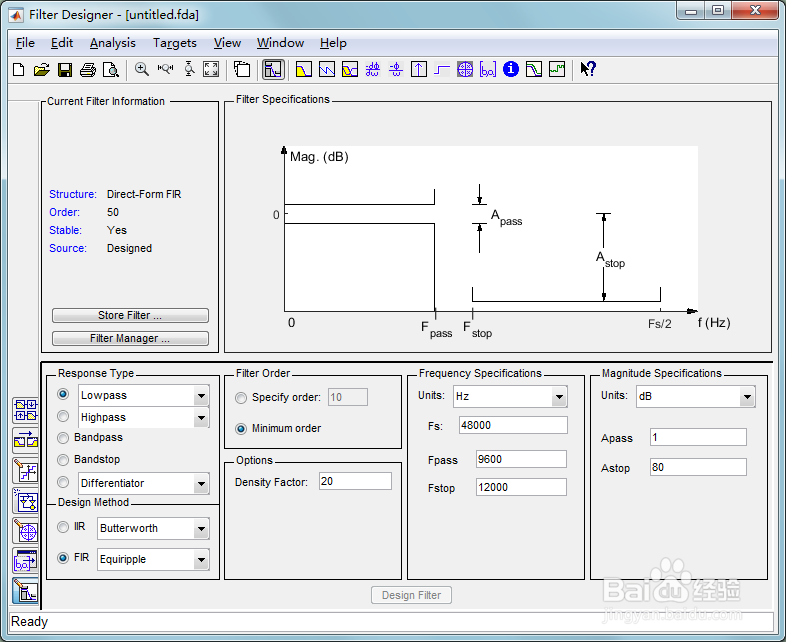

2、回车后，弹出如下界面：

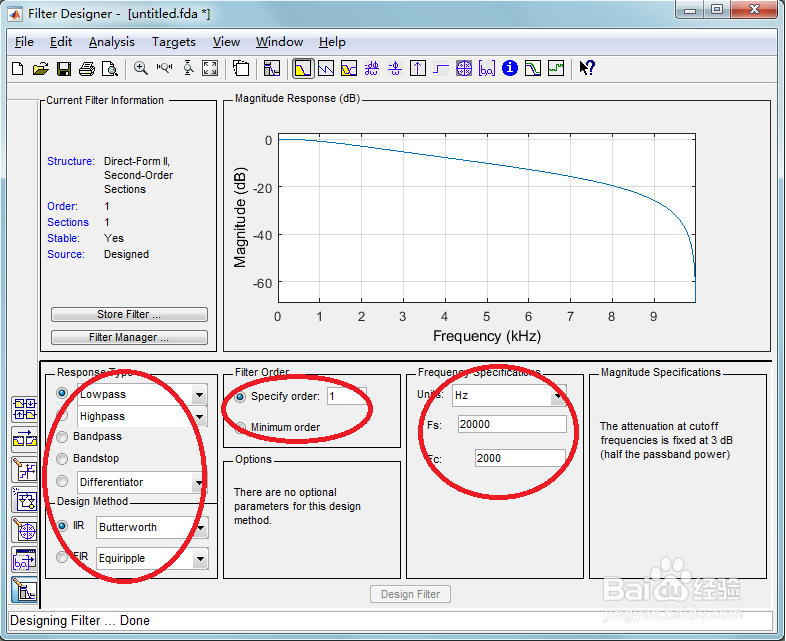

3、根据需要的滤波器类型，填写相应的参数，设计完成后，点击“Design Filter”；

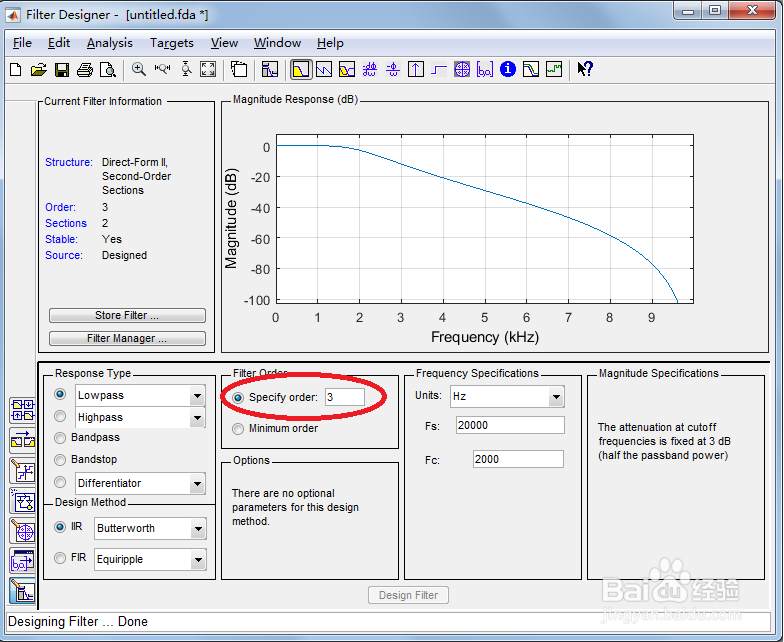

4、上面设计一阶，如果三阶滤波，如下图，可看到截止频率前后的滤波效果有明显变化；

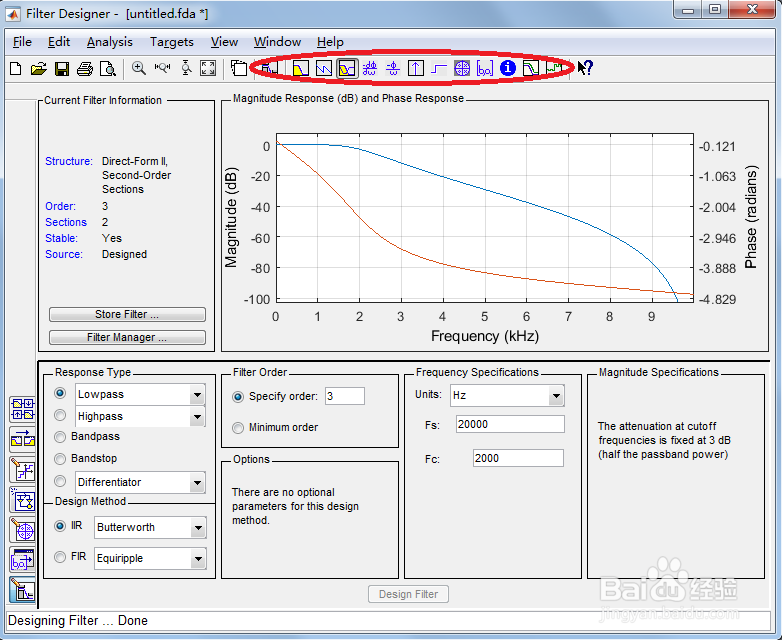

5、如果想查看滤波器的不同效果，可通过菜单栏进行相应选择；

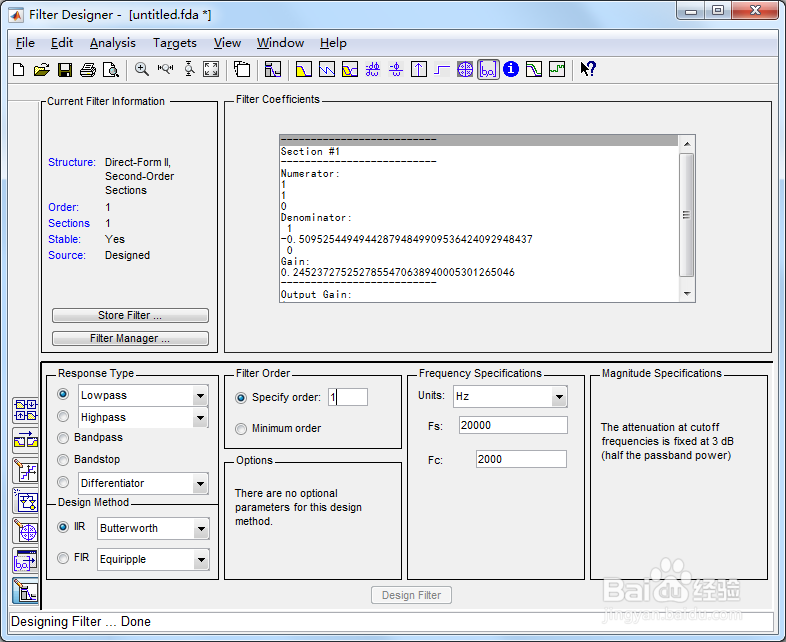

6、也可以得到滤波器的具体数据，从而写出函数用于编程设计，比如，下面的滤波器设计得到的参数，可得到：鲻戟缒男y(n) = 0.2452373*x(n) + 0.2452373*x(n-1) + 0.5095254*y(n-1)。
