HD-2134 电缆故障测试仪工作方法

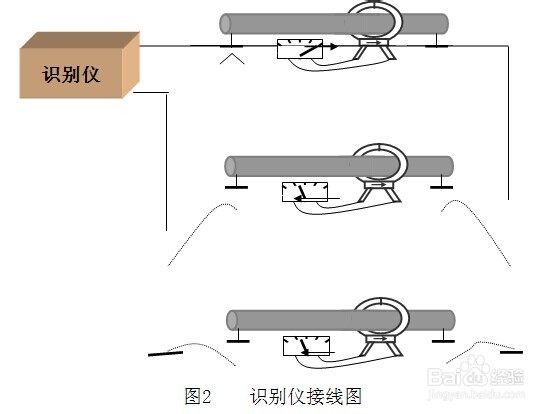

电缆识别仪信号发生器由交流电源供电,它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。发生器输出线连在电缆芯线和接地点或地钉上,该电缆线铠装与大地断开,芯线在远端与接地点或地钉相连,该回路可传导脉冲电流,它可由识别仪上的表头读出,电流大小由环路电阻决定,环路电阻应尽可能小。识别仪接线图如图2所示

1.仪器供电

电缆识别仪主机由交流220V供电。

2.卡钳

卡钳是一电流变换器,钳口内部尺寸为120mm。卡钳侧面有一箭头,它应指向被测电缆的远端。

当电流流过测试电缆,在卡钳内感应出电压,电压幅度由电流强度决定,其极性由电流方向决定。

3.安全测试

一定要进行以下安全测试,以避免造成人员伤亡或损坏电缆识别仪及其它设备。使用电缆识别仪时,要对被测电缆进行带电检查,并确保该电缆处于无电状态。

将仪器接入被测电缆前,要对其附近末加保护的仪器或电缆进行安全检查,并将这些带电部分用绝缘材料进行安全保护。
