UG12.0练习三维建模一千一百一十二简单实体

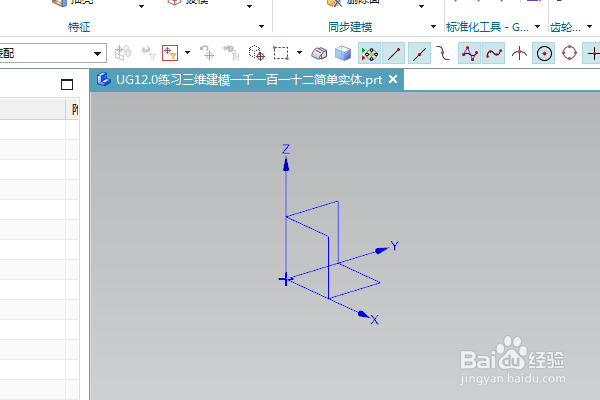

1、如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千一百一十二简单实体

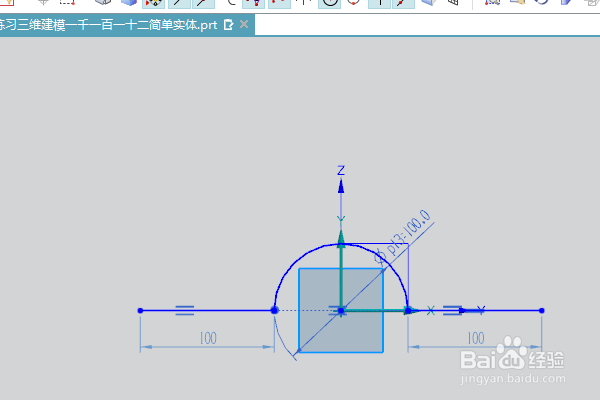

2、执行【拉伸——YZ平面】，直接进入草图。激活圆命令，以原点为圆心画一个圆，直径100，激活直线命令，画水平线段，左右端点距离纵轴150，激活快速修剪命令，修剪下半圆和圆内的直线，点击完成，退出草图。

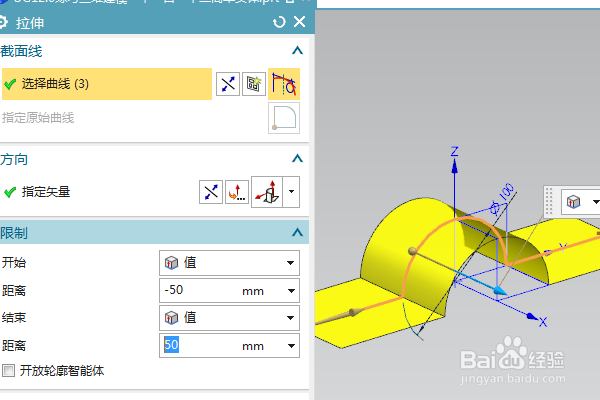

3、设置限制：-50开始，50结束，点击确定。

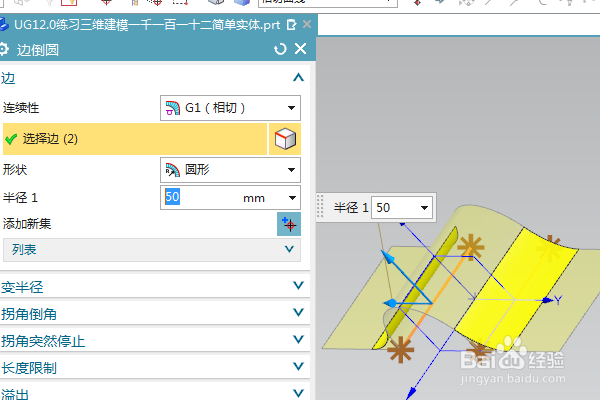

4、点击工具栏中的边倒圆命令，设置半径R50，点击片体两条交线，点击确定。

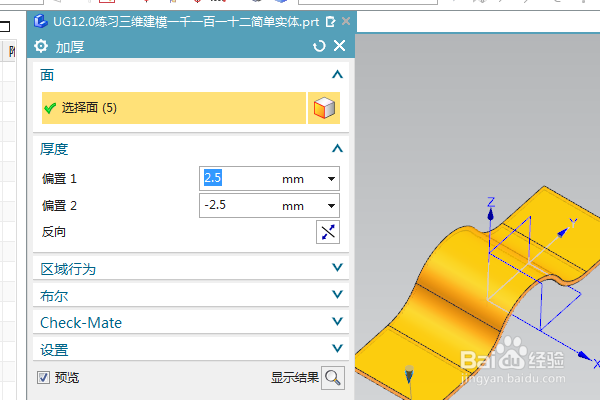

5、点击工具栏中的【加厚】命令，选中片体，设置厚度：偏置1 为2.5，偏置2为-2.5，点击确定。

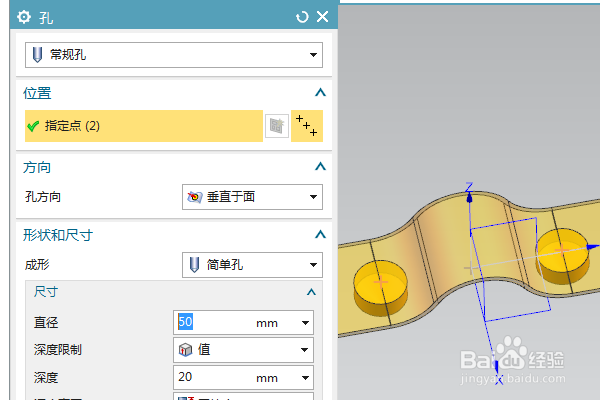

6、点击工具栏中的孔命令，指定点：两个边线的中点，设置形状为简单孔，直径为50，点击确定。

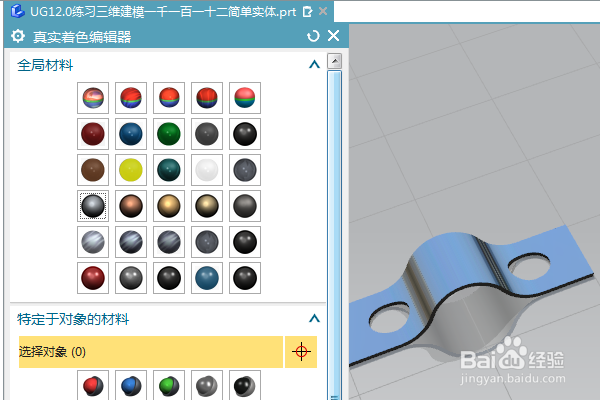

7、隐诏潞逾乐藏基准坐标系，显示设置为着色，调出真实着色编辑器，设置全局材料铬，至此，这个简单实体就建模完成，本次练习结束。
