UG10.0练习三维建模三十三

1、如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

保存为：UG10.0练习三维建模三十三

2、如下图所示，

执行【拉伸——XY平面】。直接进入草图。

3、如下图所示，

激活矩形命令，画一个矩形，

双击修改尺寸：0、180、90、80，

激活圆命令，画两个圆，相切，

激活快速修剪命令，修剪矩形和圆，成两个重合的U型，

激活圆命令，画两个圆，双击修改直径为ø36，

点击完成，退出草图。

4、如下图所示，

回到拉伸对话框，

设置限制：0开始，28结束，

点击确定。

5、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

6、如下图所示，

自动激活轮廓命令，画出轮廓，

添加几何约束，平行、重合，

激活快速尺寸命令，标注尺寸：220、22、30，

点击完成，退出草图。

7、如下图所示，

回到拉伸对话框，

设置限制：-54开始，54结束，

布尔求和，

点击确定。

8、如下图所示，

点击工具栏中的边倒圆命令，

点击实体的边线，

设置半径R54，

点击确定。

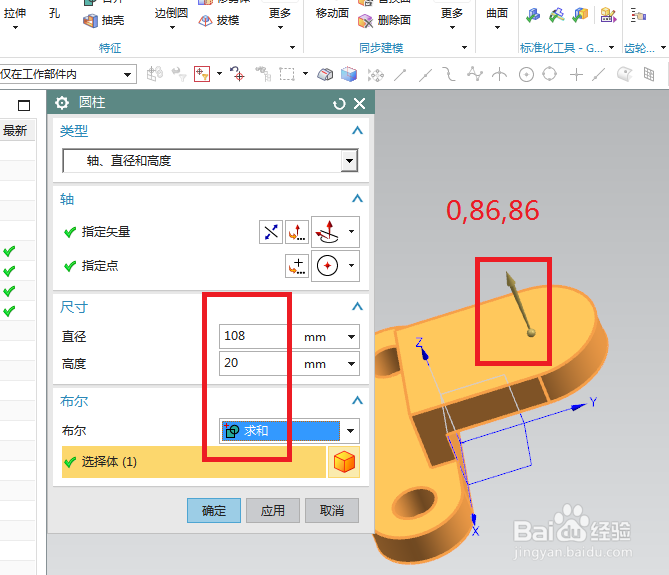

9、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，

指定点：0,86,86，

设置尺寸：直径108，高度20，

布尔求和，

点击应用。

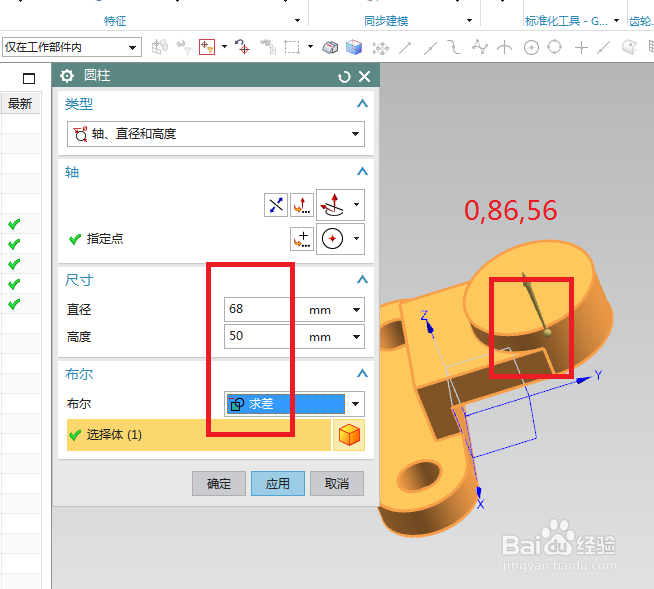

10、如下图所示，

指定矢量Z轴，

指定点：0,86,56，

设置尺寸：直径68，高度50，

布尔求差，

点击确定。

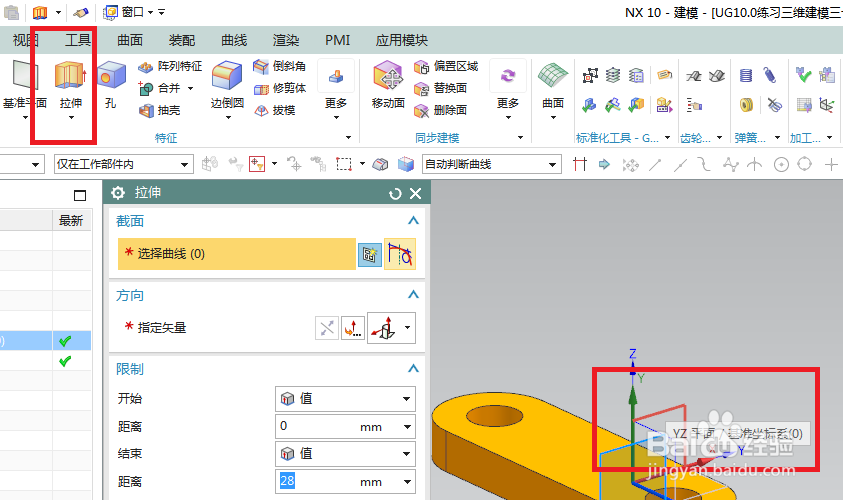

11、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

12、如下图所示，

激活轮廓命令，画一个封闭的三角形，

点击完成，退出草图。

13、如下图所示，

回到拉伸对话框，

设置限制：-15开始，15结束，

布尔求和，

点击确定。

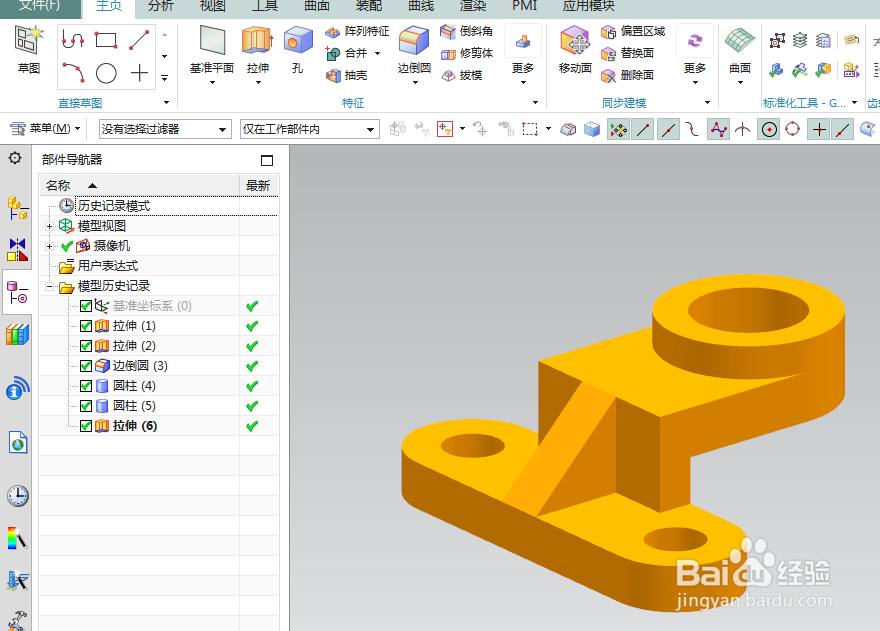

14、如下图所示，

隐藏基准坐标系，

显示设为着色，

————

至此，

这个三维实体建模完成了，

本次练习结束。
