树莓派之HC-SR04超声波测距

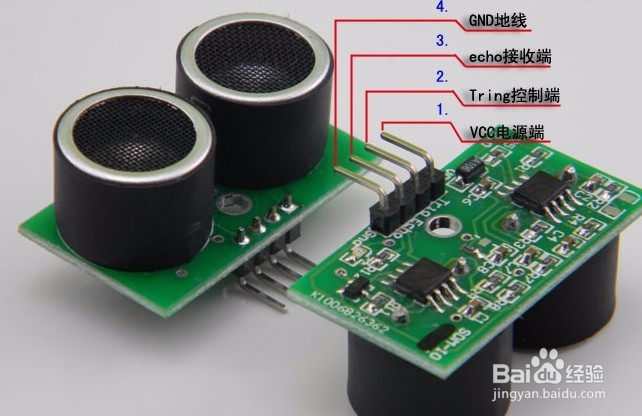

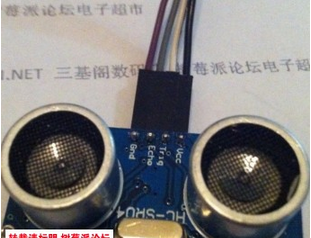

1、一般而言，超声波感应器主要有四种接头：VCC:接正极电源GND：接负极电源Trig:接控制数据，属于输入端口Echo:接收垮逆解仔端，属于输出端口。其实很多传感器主要就是VCC,GND和数据接头，前两者为传感器提供能量，数据接头则负责数据传输，只是这种数据是比较简单的0和1的传输。通过这两者来代表不同的状态。下面开始讲解如何将传感器与树莓派建立连接。主要接口是5v,GND,GPIO17,GPIO18（接线白话：外排，第一针，第三针，第六针；内排，第六针。注意颜色对应）

2、#!/bin/env python# -*- coding:utf-8 颍骈城茇-*-# -------------------------------import timeimport RPi.镟搞赃呓GPIO as GPIOimport datetime as dt# 初始化# 需要注意输出与输入的接口# 17为发射，18为接收GPIO.setmode(GPIO.BCM)GPIO.setup(17, GPIO.OUT)GPIO.setup(18, GPIO.IN)GPIO.output(17, False)while 1:time.sleep(1)# IO 触发，给10us的高电平# 模块自动发送8个40khz的方波GPIO.output(17, GPIO.HIGH)time.sleep(0.00001)GPIO.output(17, GPIO.LOW)# 获取发射完毕时间t1 = time.time()# 未接收为False，循环检查开始接受点# 转为True为开始接受while GPIO.input(18) == False:pass# 循环检查开始接收，转为False。则为接受完毕while GPIO.input(18):pass# 获取接受完毕时间t2 = time.time()# 计算发送与接收时间差t3 = t2-t1print t3# 空气中1个标准大气压在温度15度时速度为340m/s# 所以按照一秒钟34000厘米计算# 根据硬件文档，该模块探测距离在2-400cm之间# 测试范围的时间间隔应该为0.000117到0.023529# 为了方便取值自行变化一点if 0.0235 > t3 > 0.00015:distance = t3*34000/2print 'Distance: %f cm' % distanceelse:print 'Null'

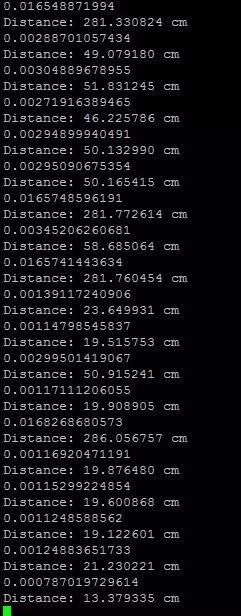

3、通过上述代码可以看出，超生波测距模块主要是根据，超声波发出到设备接受超声波回音的时间差，然后按照室温、压强与声音传播之间的关系来算出目标离传感器的距离。小编亲测，有一定的误差，需要根据具体的情况进行相应的算法调整。不过这不影响，大家了解了超声波测距的原理即可。
