投影设置及数据导出

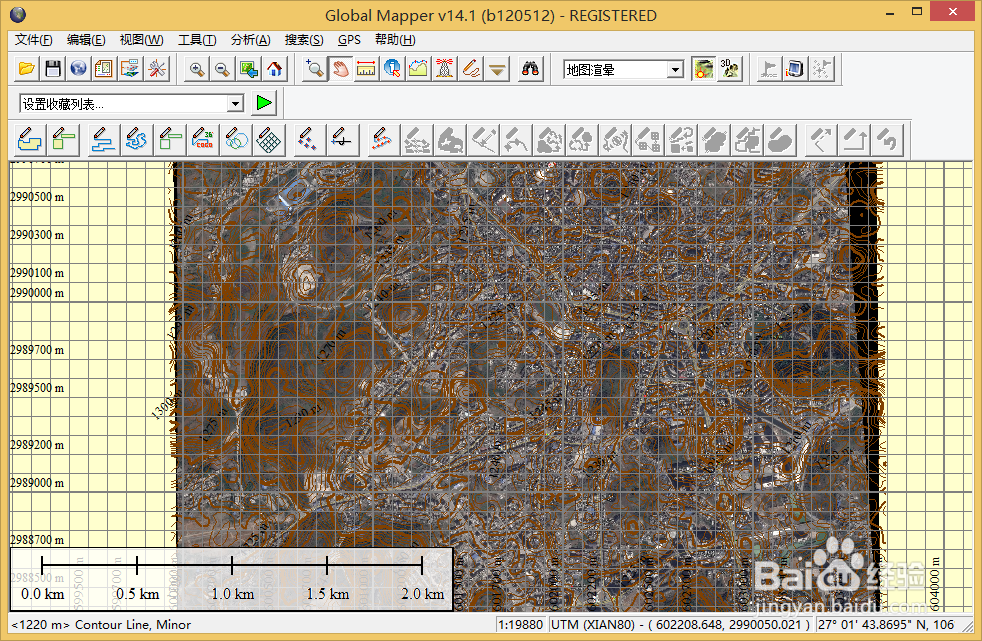

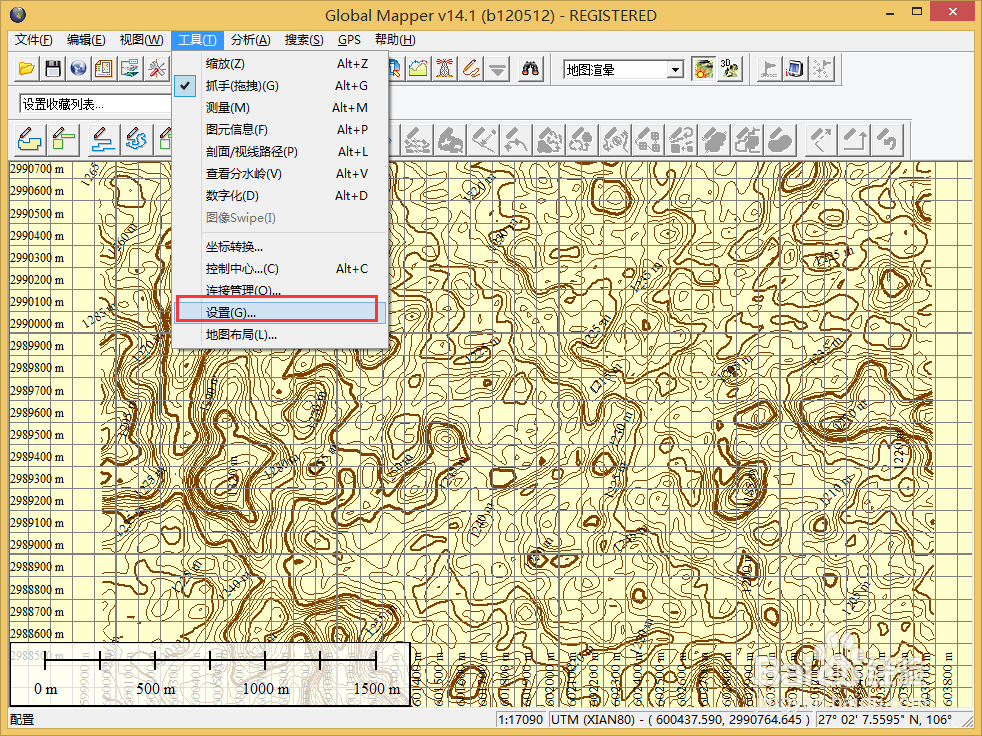

1、我们生成等高线默认的坐标是WGS84地理坐标系，我们可以通过标题栏->工具->设置->投影来设置我们想要目标投影系。如下图所示。

2、如下图所示为将投影设置成平面wgs84坐标系

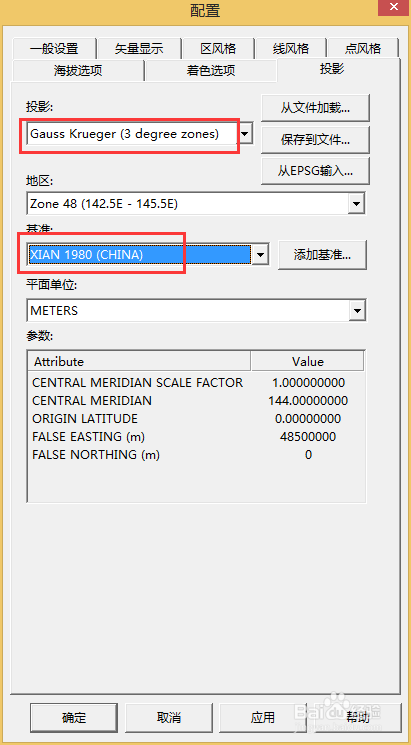

3、如下图所示将投影设置成3度带，XIAN80坐标系

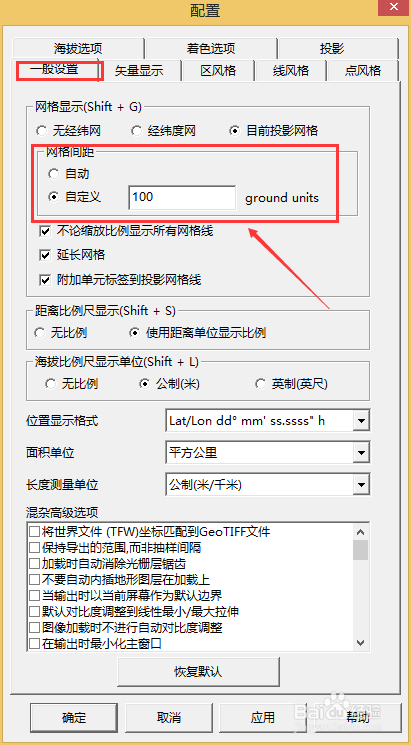

4、设置经纬度网格 可以指定经纬度网格，可以通过标题栏->工具->设置->一般设置来设置我们想要目标投影系。如下图所示。

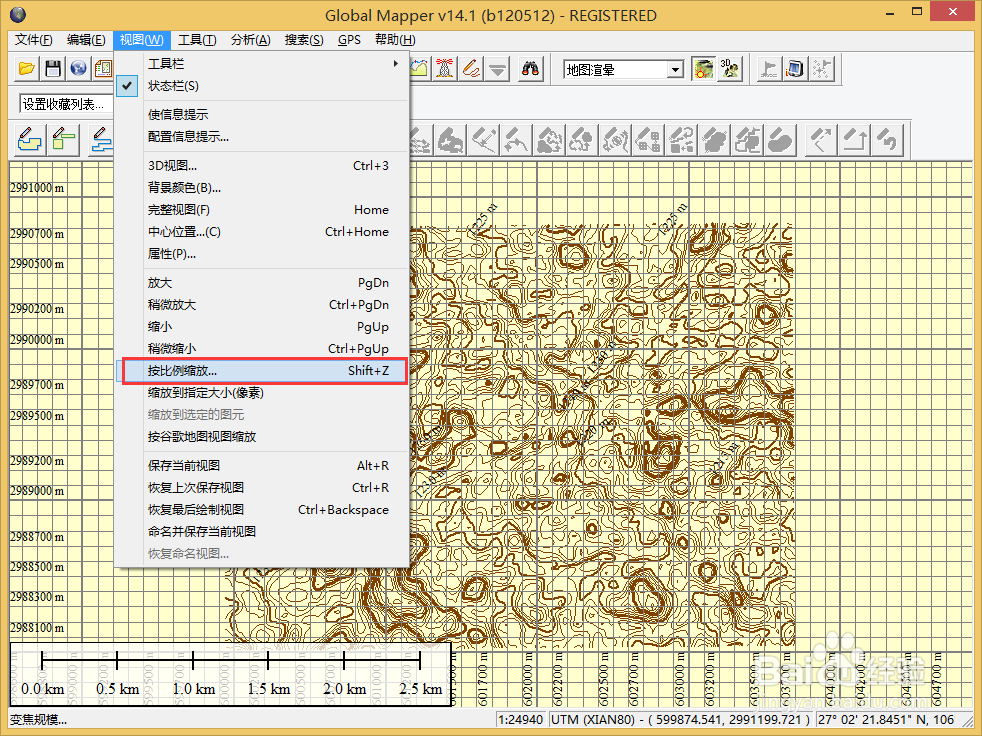

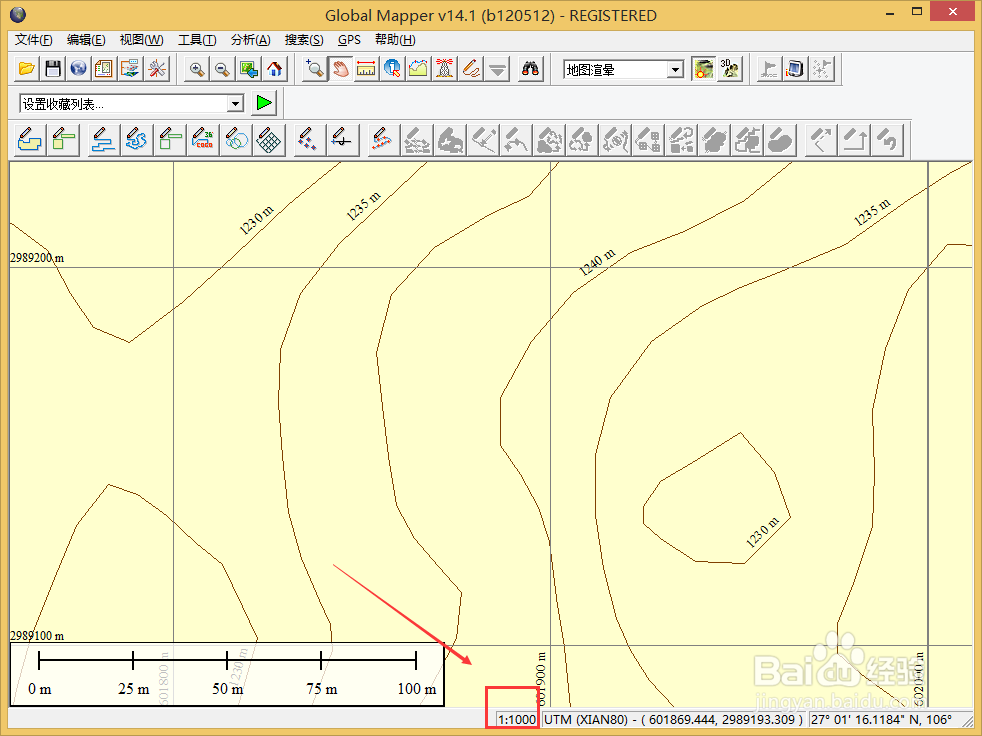

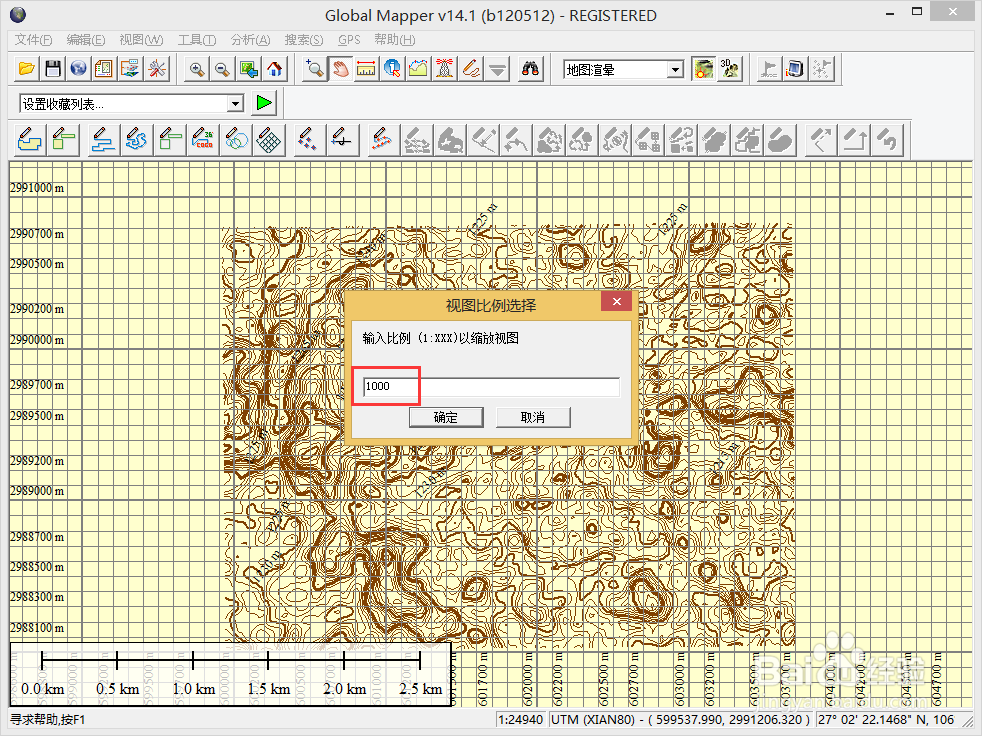

5、设置显示比例 可以通过标题栏->视图->按比例缩放来设置显示比例。如下图所示。

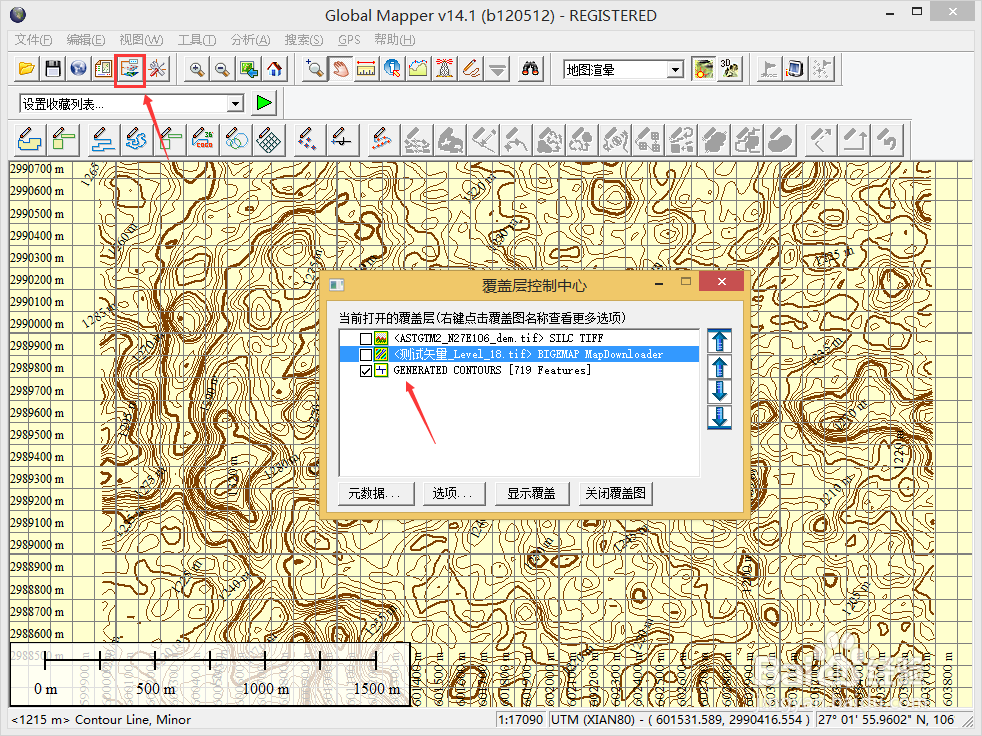

6、等高线格式导出生成等高线和设置好投影后，我们可以把矢量的等高线输出成shp、dwg、dxf【Auto Cad】格式。如下图所示。通过控制中心只保留等高线图层显示，隐藏其他图层。

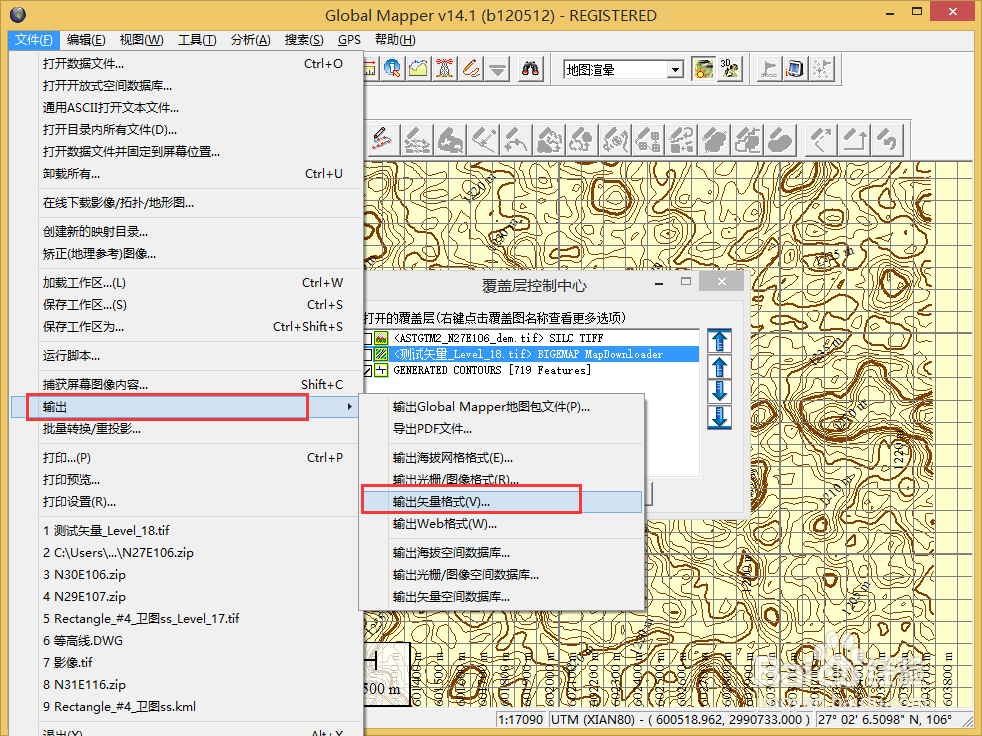

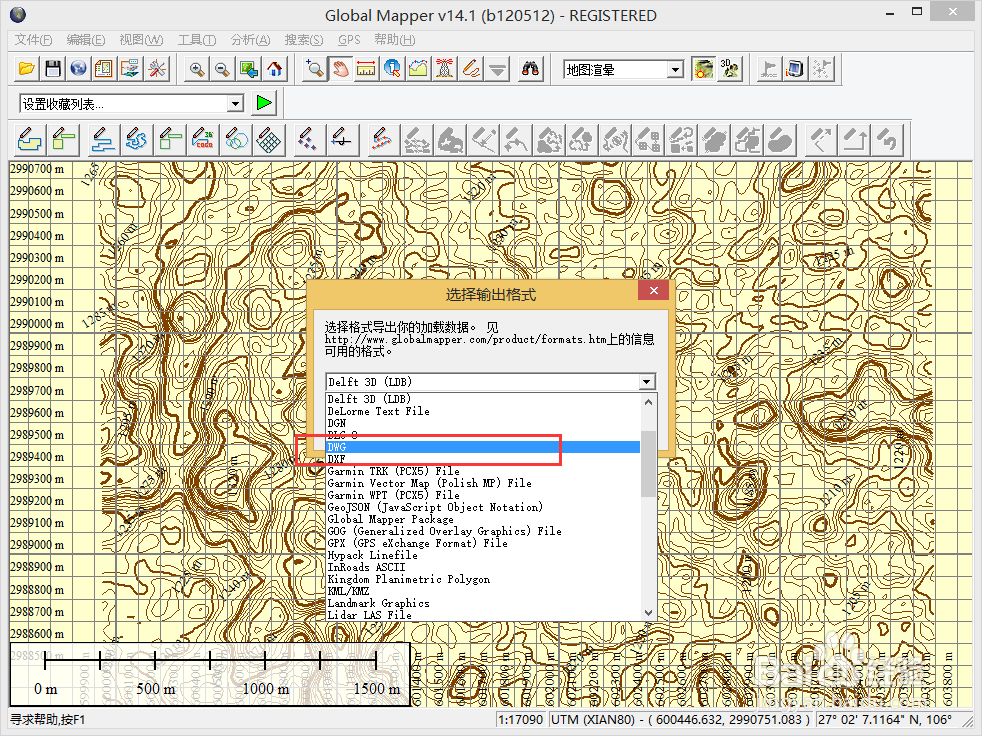

7、 通过菜单栏->文件->输出->输出矢量格式可以选择输出格式和指定输出范围，如下图所示。可以选择生成shp、dwg、dxf【Auto Cad】等格式。

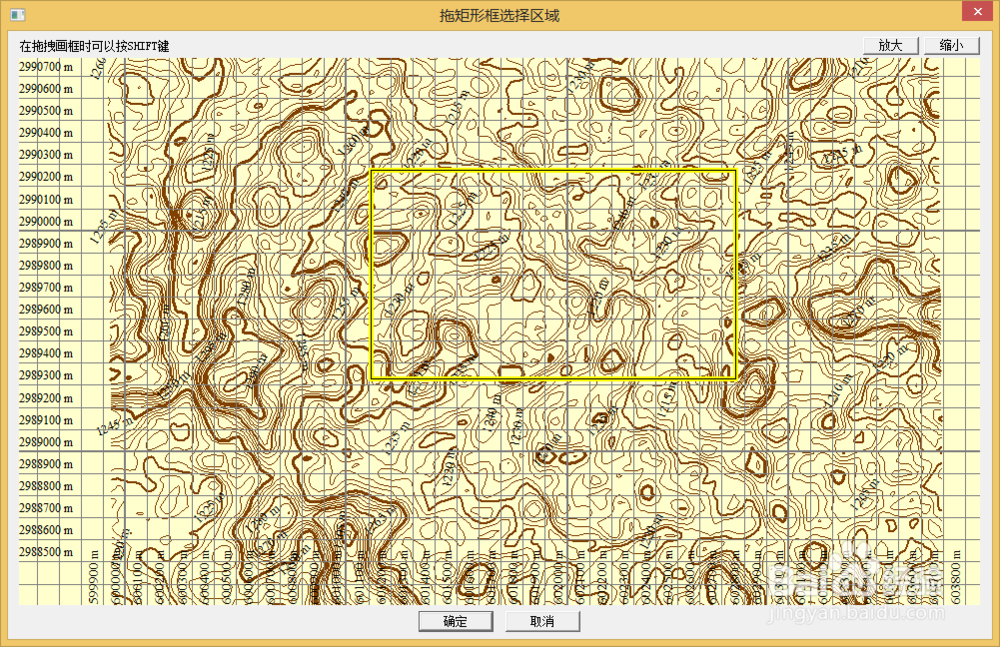

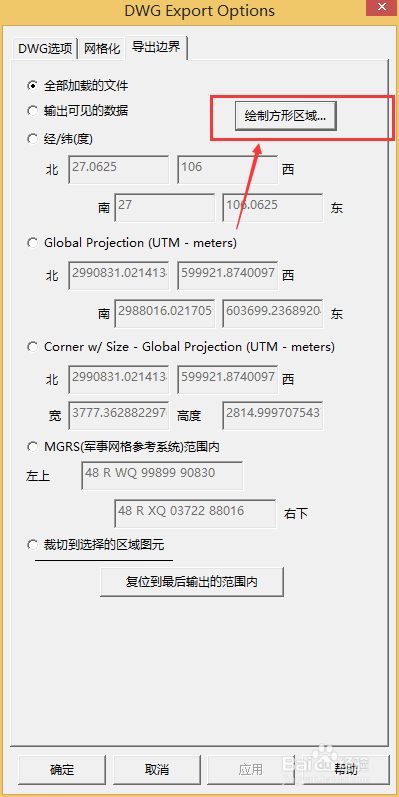

8、如下图所示为选择需要输出的等高线范围。

9、矢量等高线和影像插入CAD实例内容：将前面章节的地理wgs84影像和等高线转换成平面wgs84坐标系,并将矢量等高线插入到auto cad 2008。生成矢量等高线，并且设置投影成wgs84平面投影参加前面教程，生成矢量等高线，并且将等高线设置从wgs84平面投影，在Global Mapper 14.0中，选择工具栏->工具->设置->投影。

10、设置投影为UTM,基准面设置成WGS84,地区系统是自动识别。

11、注意：地区是系统自动识别的，我们一定要记录好这个地区号，后面转换影像投影的时候要用到这个数据，此处的地区号为48.设置完成后导出DWG矢量格式的等高线数据。输出 DWG 文件。

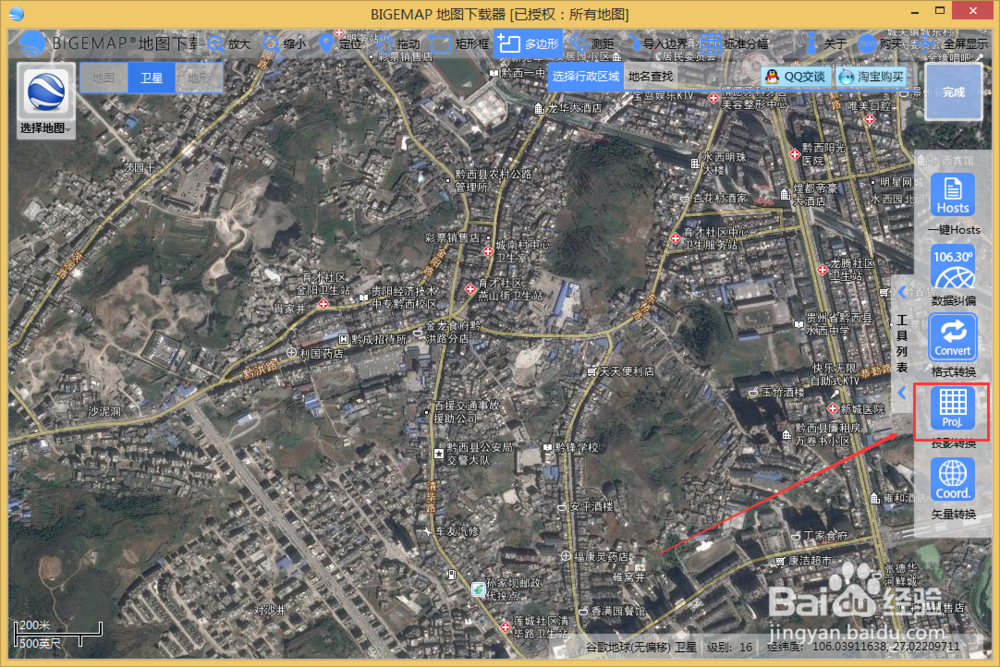

12、wgs84地理投影影像转换成wgs84平面投影使用BIGEMAP全能版，使用投影转换工具将wgs84地理投影影像转换成wgs84平面投影，如下图所示：详细可参见投影转换章节

13、投影转换时，选择源文件、指定输出文件和目标投影。注意：目标投影选择“更多…“。

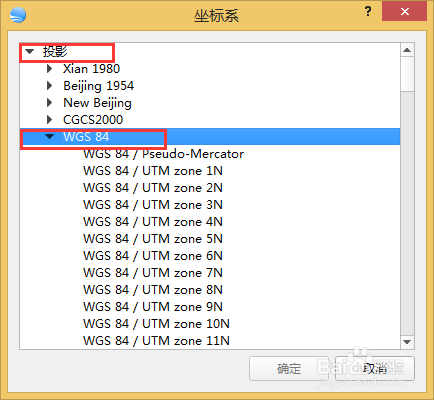

14、弹出对话框 选择投影类型

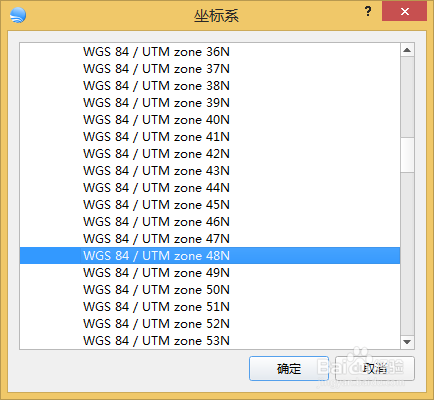

15、步骤1中我们知道，投影的地区号为48，现在我们选择wgs84/UTM zoom 48N

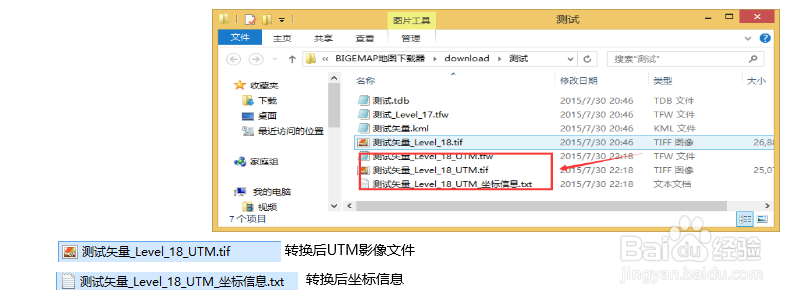

16、转换完成，打开转换后的目录我们发现多生成了3个文件。

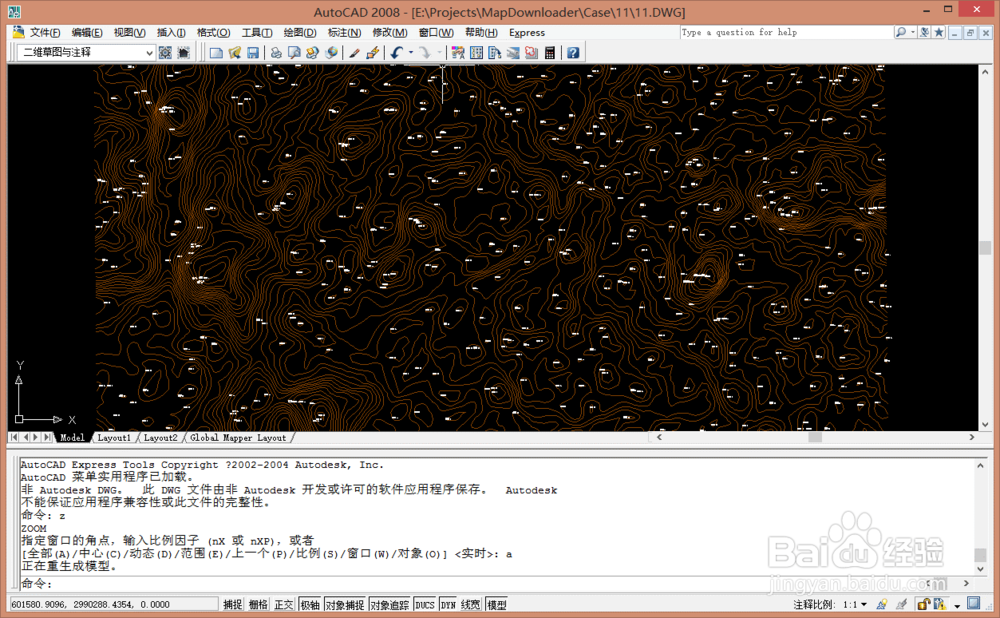

17、将矢量等高线和影像插入auto cad 2008打开auto cad 2008打开等高线矢量dwg。

18、再通过菜单栏插入->光栅图像参照

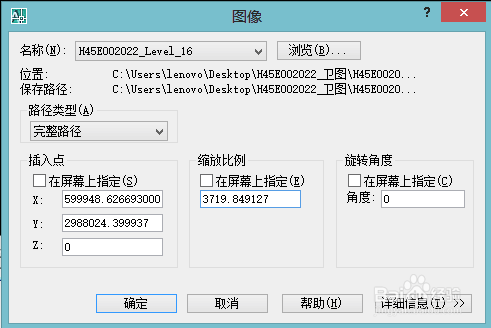

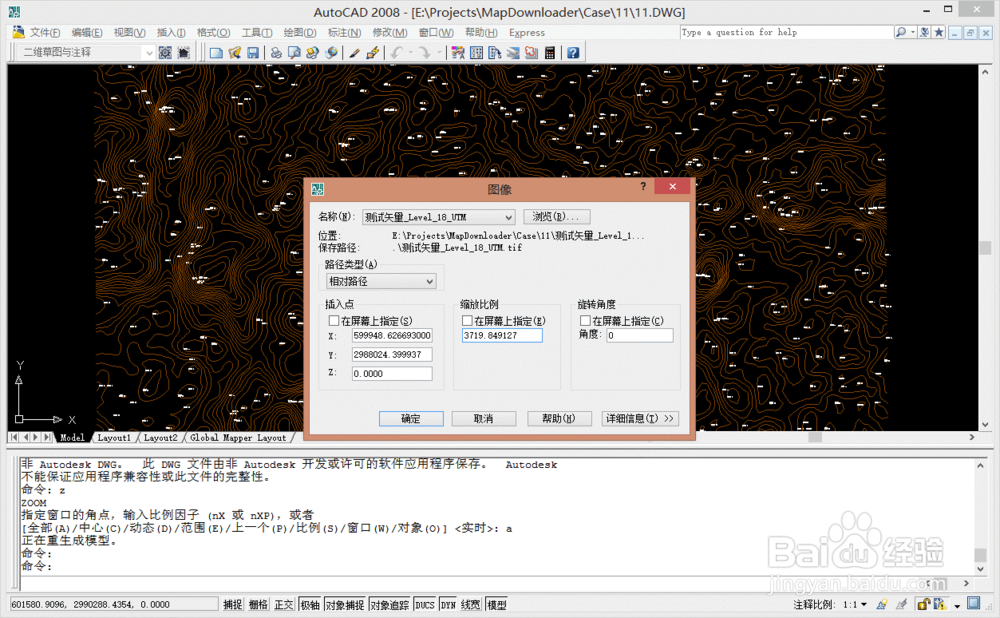

19、将左下角X,填入到CAD插入点X, 将左下角Y,填入到CAD插入点Y,将实际宽度填到CAD缩放比例。

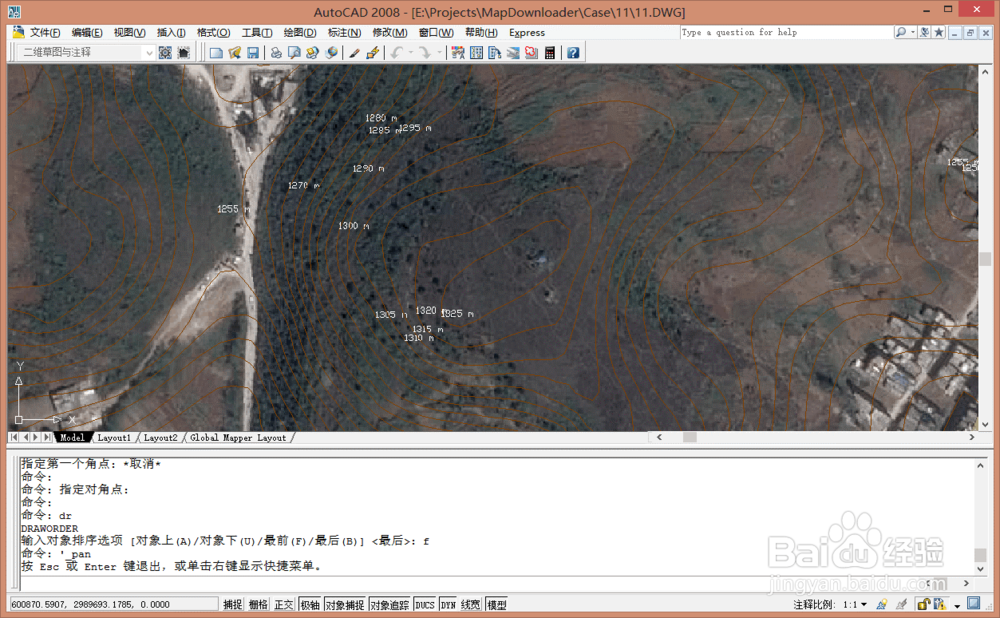

20、设置完成点击确定按钮即完成矢量等高线和影像文件的加载。
