数显仪表使用说明

1、概述误差小于0.5%F.S，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型 2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定 变送输出（选装），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

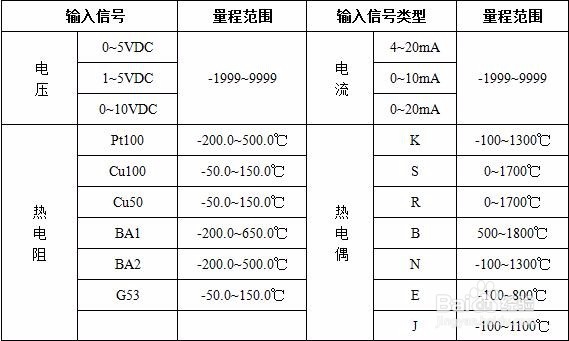

2、技术规格电 源：85V AC~2瀵鸦铙邮65V AC，120VDC~375VDC，功耗小于6W 12VDC韵簿儒回~36VDC，功耗小于6W★ 注：直流供电电源应留有一定功率余量，请按每台24VDC/0.5A， 12VDC/2A配置电源。并注意电源线长度和线径。工作环境：0℃~50℃，湿度低于90%R.H，不结露。显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过参数设定选择注：0~10VDC输入订货时注明或用户自行更改，拆开仪表机壳，将仪表主板（输入信号端子所在电路板）背面（元器件的反面）SL1间的连线割断，然后修改输入信号选择参数即可。此时仪表只能输入电压、电流信号。

3、 基本误差：小于0.5%F.S 测量控制周期：0.2秒 报警输出：2点继电器输出，触点容量220V A潮贾篡绐C，3A 变送输出— 光电隔离，输出分辨力1/3000，误差小于±0.2% F.S— 直流电流或直流电压输出需订货时注明，负载能力大于600Ω。— 直流电流输出时，可通过设定选择4mA~20mA，0mA~10mA，0mA~20mA；直流电压输出时，可通过设定选择1V~5V，0V~5V。— 0V~10V变送输出，需订货时注明★ 变送输出为选装功能，需在订货时注明，否则仪表不具有此功能。★ 仪表在具有外供12V时，不能加装变送功能4 外供电源— 用于给变送器供电，输出值与标称值的误差小于±5%— 其它规格，需订货时注明★ 仪表的外供电源只能用于与仪表配接的传感器或变送器配套

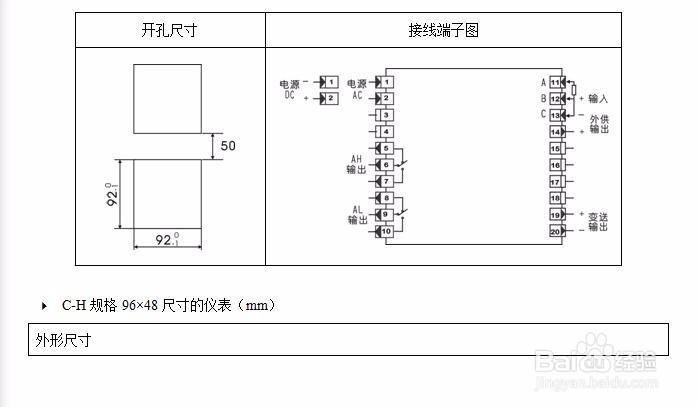

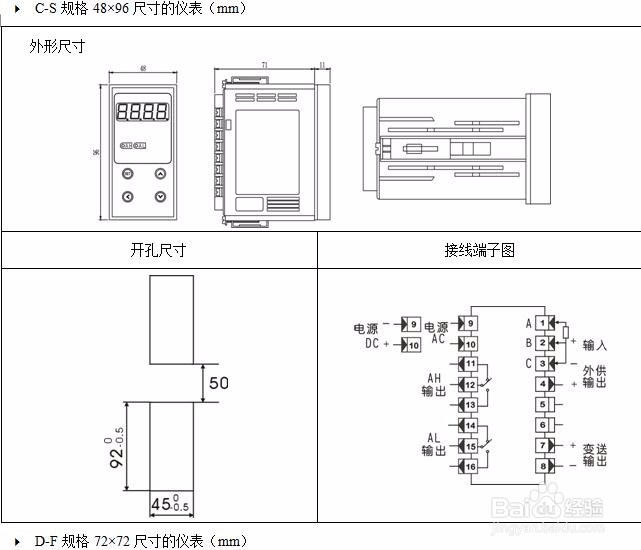

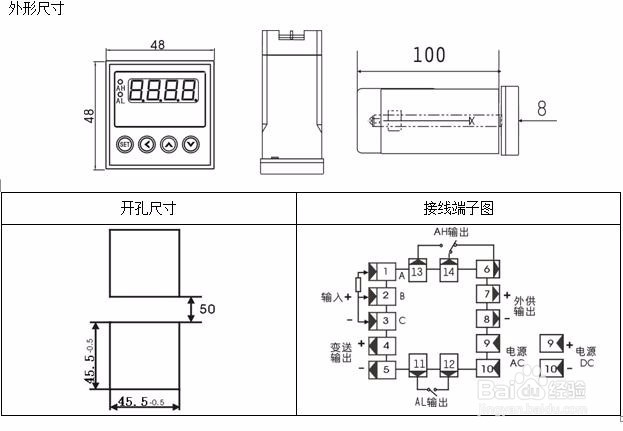

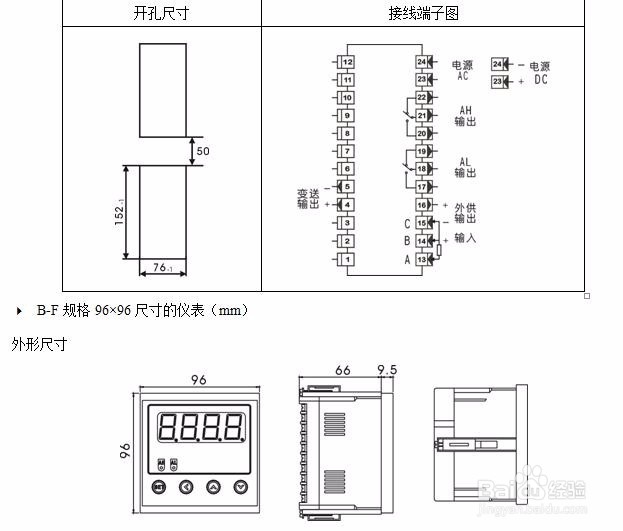

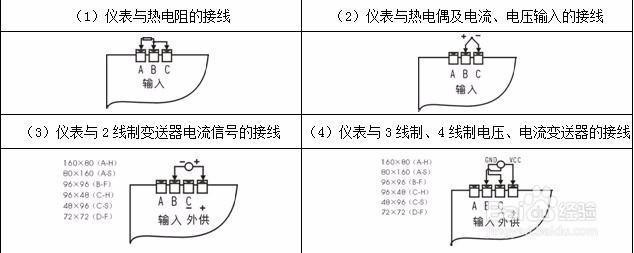

4、安装与接线 为确保安锾哩菸谷全，接线必须在断电后进行，接线及使用过程中，尽量避免接触壳体上的散热孔 以下所列端子图为输入与外供不隔离。当输入与外供隔离时，外供-不再与输入-共用同一端子，A-H及A-S规格外供－为3号端子;B-F规格外供－为15号端子；C-H、C-S及D-F规格外供－为5号端子；E-F规格输入与外供隔离的端子图同输入与外供不隔离的端子图

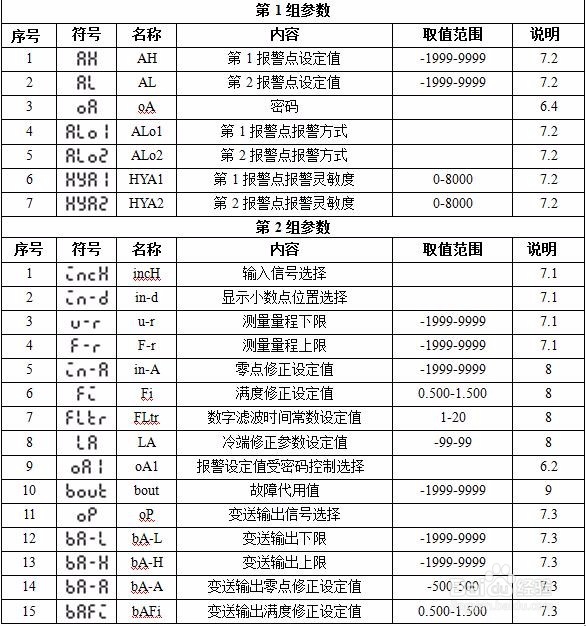

5、参数一览表

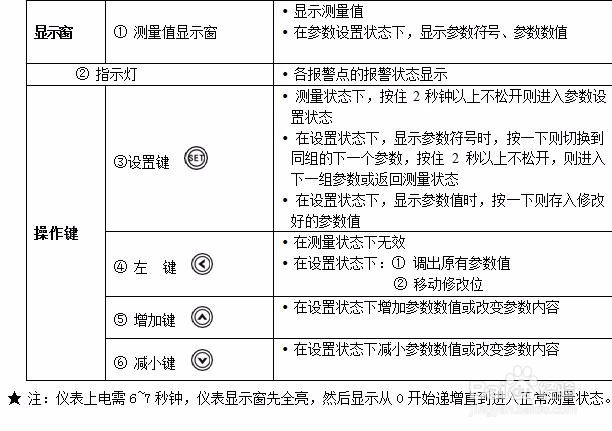

6、操作面板及按键说明（以A-H规格的仪表为例）

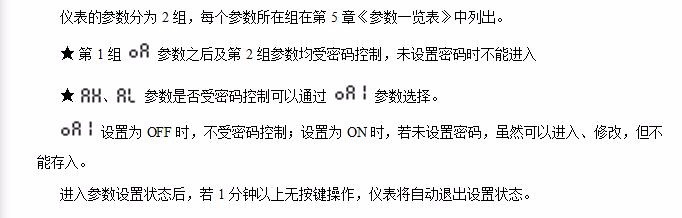

7、参数设置说明

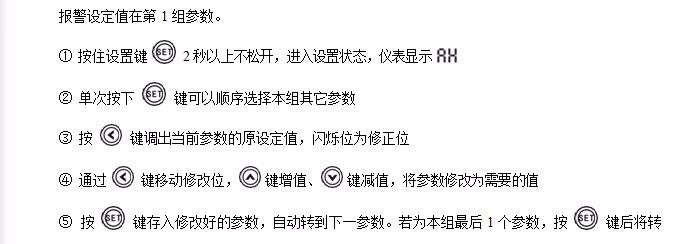

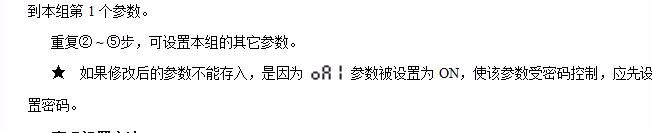

8、报警设定值的设置方法

9、密码设置方法

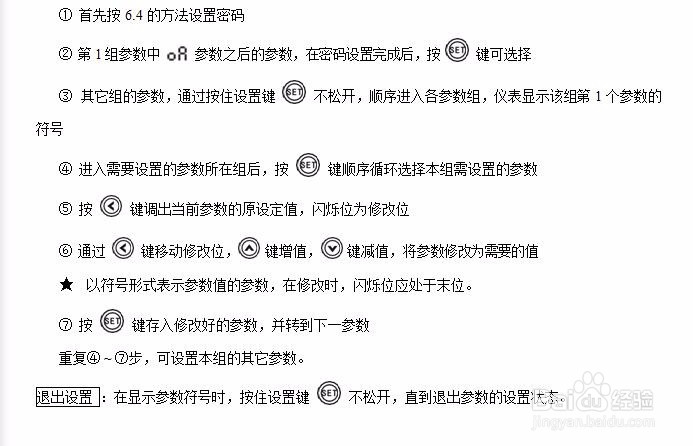

10、其它参数的设置方法

11、功能及相应参数说明测量及显示

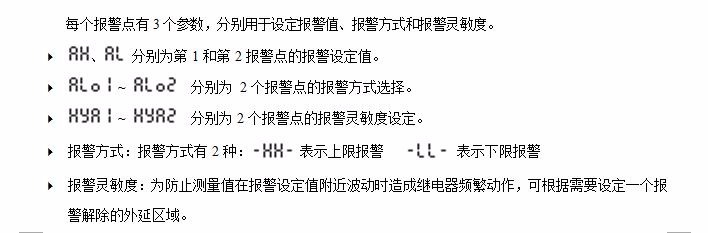

12、报警输出

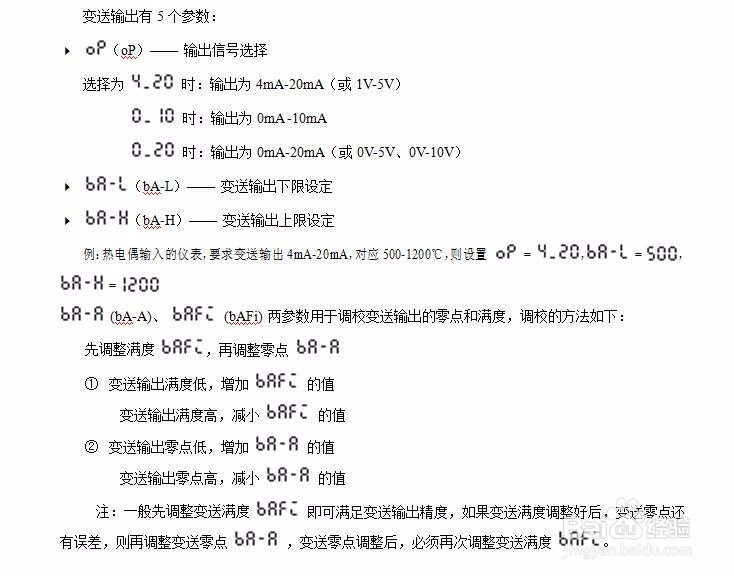

13、变送输出

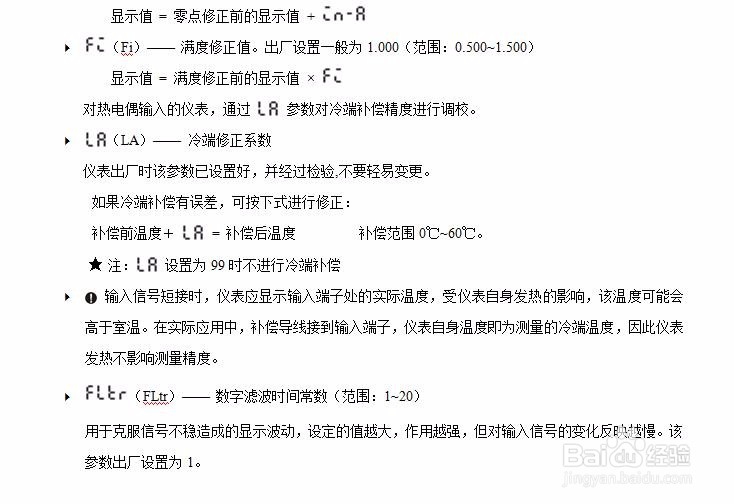

14、调校

15、输入信号故障处理

16、抗干扰措施当发现仪表示值有较大波动或跳动时，一般是由于干扰太强造成，采取以下措施熹栳缂靖能减小或消除干扰。— 采用双绞线连接仪表的变送输出端子到负载，可减小干扰。— 仪表输入信号电缆采用屏蔽电缆，佣嗾冤渴屏蔽层接大地。并尽量与100V以上的动力线分开— 仪表供电与感性负载（如交流接触器）供电尽量分开（见下图）错误接法
