千视电子N20转换器,HDMI转NDI双向转换连接介绍

1、连接视频信号将HDMI 信号，通过连接线从信号源（如摄像机）连接至设备的HDMI 输入端口。HDMI 输出端通过HDMI 线连接到显示设备。

2、连接网络将网线连接设备的RJ-45 网络接口，网线另一端连接交换机，也可以直连到计算机的网络。

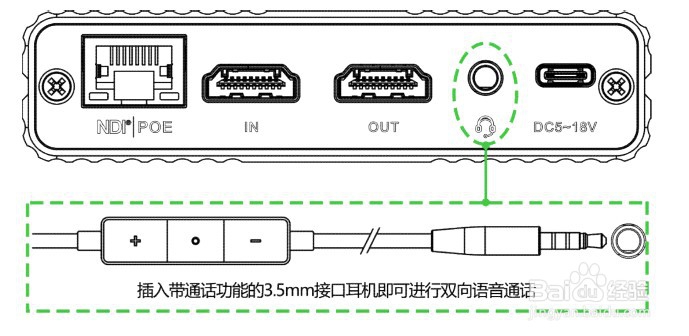

3、连接音频使用带有通话功能的3.5mm 接口耳机连接设备的音频接口。

4、连接电源使用连同主机一起的标配电源适配器（DC 5v),接通电源后，设备电源灯亮起，设备开始启动。

5、通过有线网络登录设备首先将设备有线网口通过网线与电脑连接到同一交换机上，或将设备与电脑网口直接连接。然后将设备和电脑配置为同一网段，以便电脑可以访问设备的WEB 页面。

6、设备网口默认管理IP 是192.168.1.168，如果电脑的IP 不是192.168.1.*网段，就需要将电脑网口IP 设置为192.168.1.*网段，具体步骤如下（以win10 为例，祈硗樘缎其他windows 版本操作与win10 类似）：在弹出的网络连接面板，鼠标左键点击“以太网”。

7、在弹出的以太网状态栏，点击“属性”按钮，再左键双击“Internet 协议版本4”选项。计算机默认为“自动获得IP 地址”，这时需要选择“使用下面的IP 地址”，并手动输入192.168.1.*这个IP 地址和子网掩码，点击“确定”。

8、打开WEB 浏览器，直接输入设备的I P 地址（默认是192.168.1.168）可打开设备的登录界面。正常登录后，在设备WEB 管理页面可以设置编解码参数和功能参数等。设备管理页面如下图所示：

9、以太网有两种地址获取方式，一种是DHCP 自动获取IP，另一种是手动指定IP。使用DHCP 自动获取I霸烹钟爷P 的方式，就首先要保证路由器或交换机开启了DHCP 服务，这种方式比较简单方便，但是DHCP 的方式得到的是一个会不断变化的IP，而且也无法知道设备得到的IP 地址是多少。手动指定的方式，是需要自己输入一个固定的IP给设备，而且这个IP 地址如果设备不恢复出厂设置的话，是固定不会改变的，这个方式就比较稳定。所以说两种方式各有好处，可以根据实际需求来进行选择。
