示波器开机如何调试

1、功能检查1——打开示波器电源，示波器执行所有自检项目，并确认通过自检。按下【DEFAULT SETUP】按钮。探头选项默认的衰减设置为 1X。

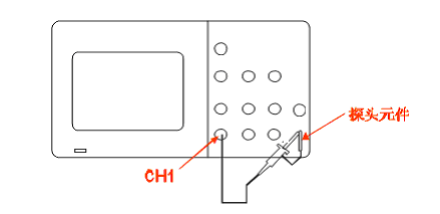

2、功能检查2——将示波器探头上的开关设定到 1X 并将探头与示波器的通道 1 连接。将探头连接器上插槽对准 CH1 同轴电缆插接件（BNC） 上的凸键，按下去即可连接，然后向右旋转拧紧探头。将探头端部和基准导线连接到“探头元件”连接器上。

3、功能检查3——按下【AUTO】 按钮。几秒钟内， 屏幕会显示频率为 1KHZ 电压约为 3V 峰峰值的方波。

4、功能检查4——连按两次【CH1】 按钮删除通道 1，按下【CH2】 按钮显示通道 2，重复步骤 2 和步骤 3。

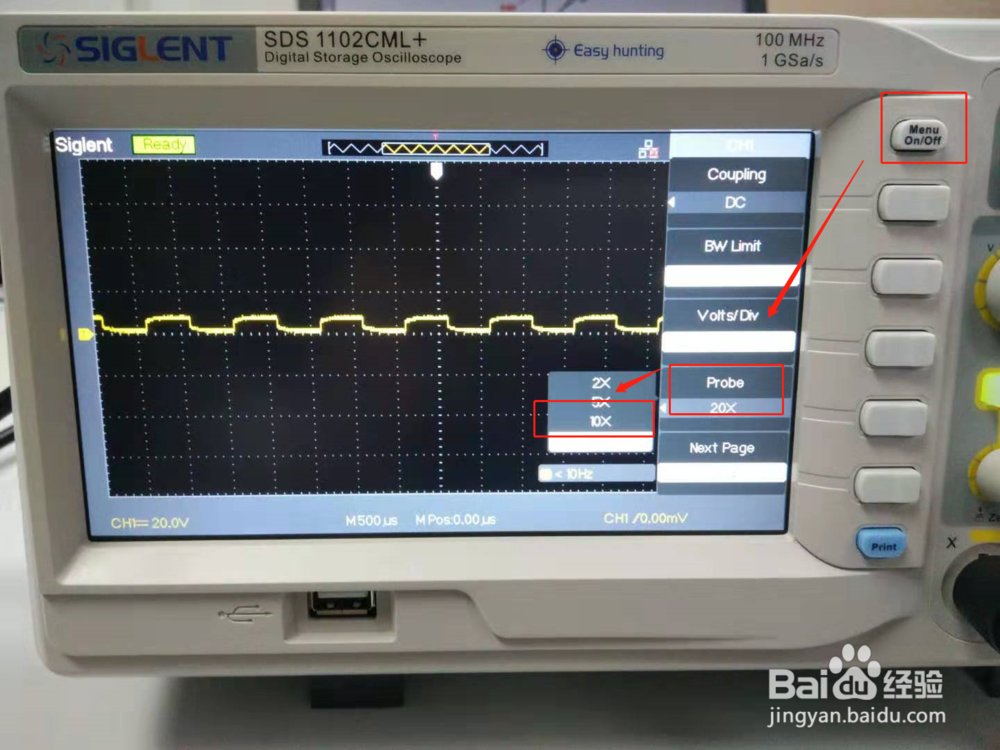

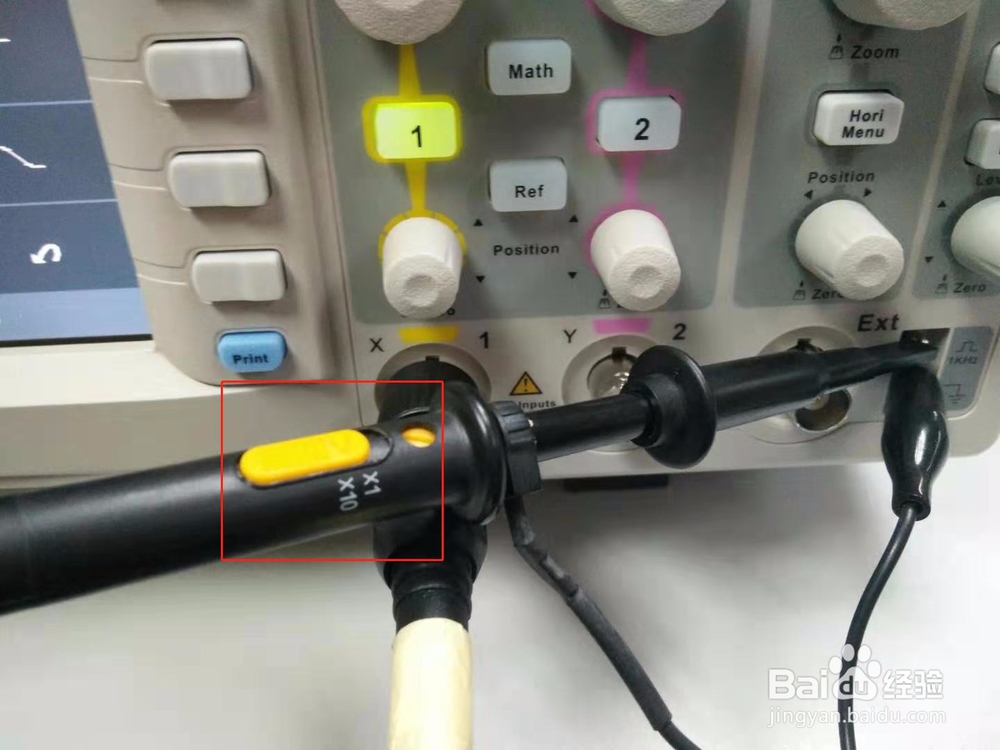

5、探头补偿1——在通道菜单中将探头选项衰减设置为 10X， 将探头上的开关设定为 10X，并将示波探头与通道 1 连接。如使用探头钩形头，应确保钩式端部牢固地插在探头上。

6、探头补偿2——将探头端部连接到“探头元件～3V”连接器上，基准导线连接到“探头元件接地”接器上。显示通道，然后按下“AUTO”按钮。

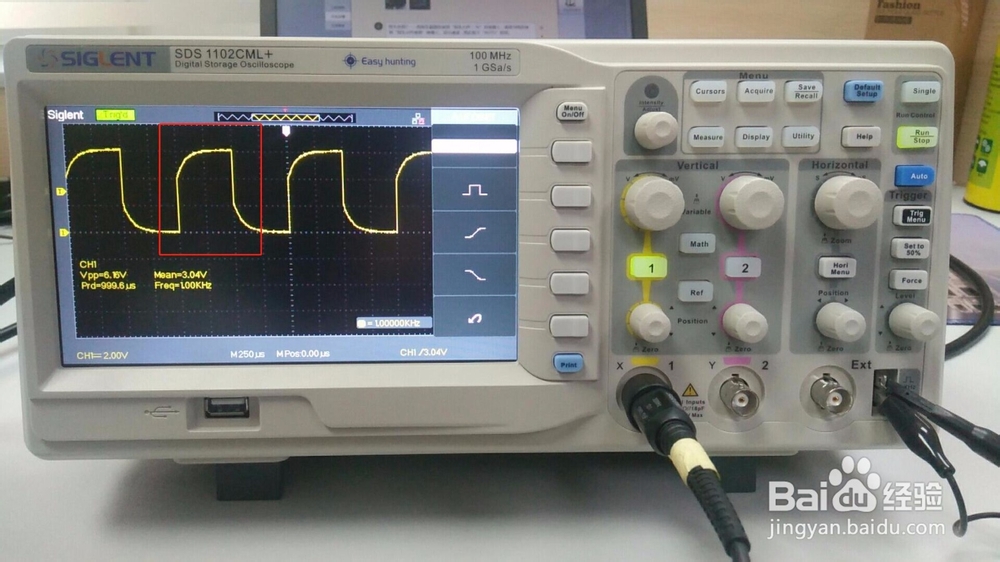

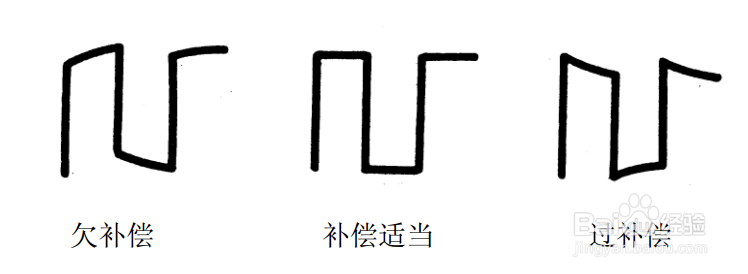

7、探头补偿3——检查所显示波形的形状。如下图所示，探头属于欠补偿。

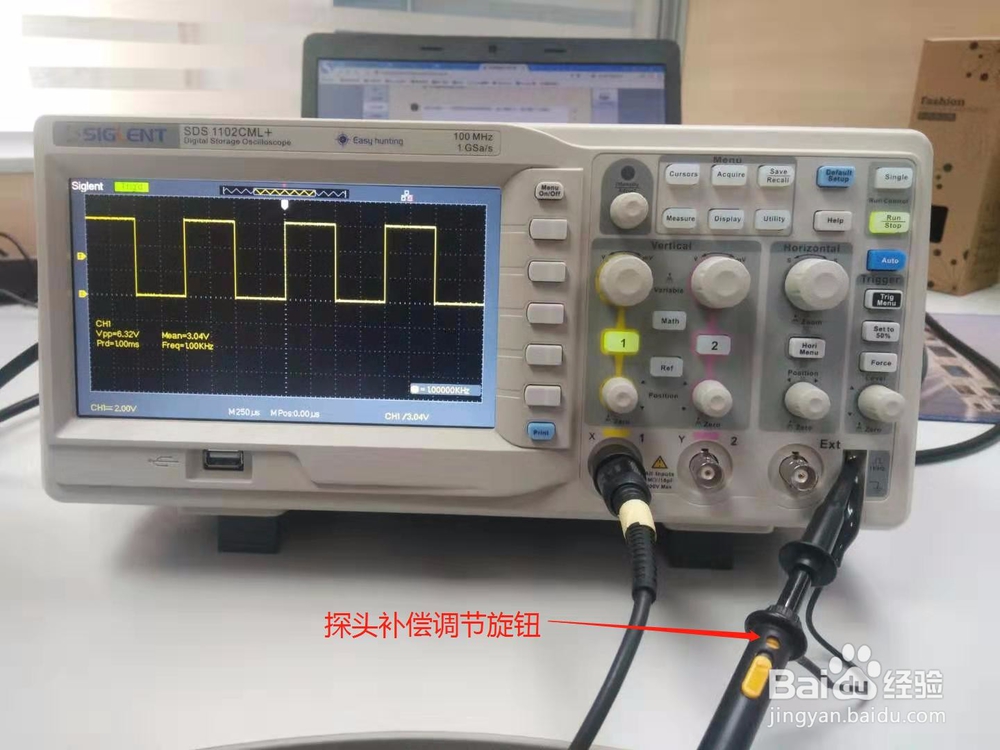

8、探头补偿4——调节探头的补偿调节旋钮，使示波器显示波形为标准方波即可。
