cad上把斜图纸怎么摆正

1、情况一：

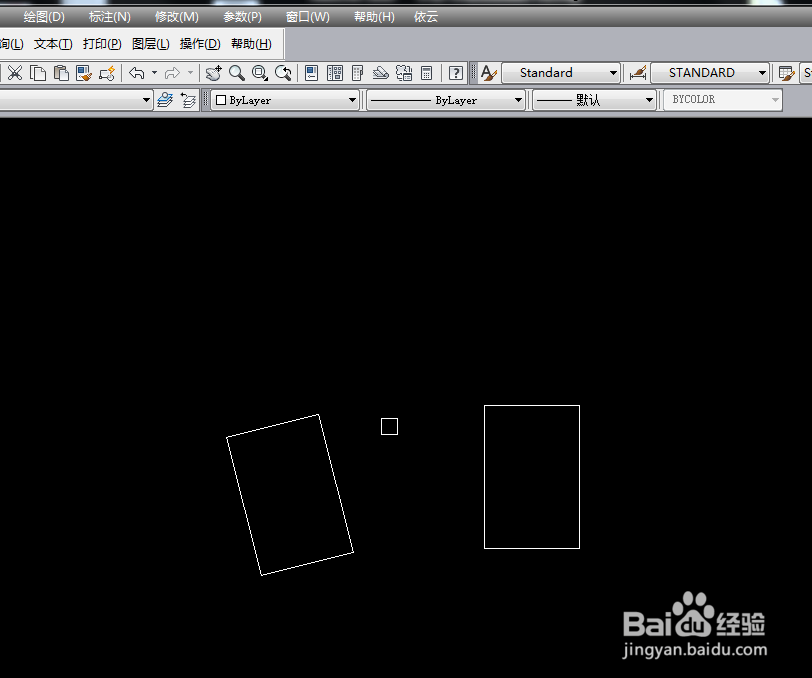

首先，我们打开CAD，找到需要扶正的图形，并在旁边画一个矩形作为参考，如图所示。

2、屏幕上输入命令“al”（对齐命令），按回车键，此时会出现提示，要选择对象，我们选中要扶正的图形即可，选择之后图形变成虚线形式，按回车键。

3、此时，屏幕上会出现提示，指定第一个源点，如图所示，我们把矩形的一个顶点移到参照图的顶点上。

4、然后指定第二个目标点，我们把矩形的另一个顶点移到参照图形底边的任意一点上，点击一下，然后点右键会出现提示，我们选择“是”。

5、此时，图形就被扶正了，效果如下图所示，我们把参照图删除即可。

6、情况二

坐标轴是斜的，利用UCS改变坐标系去调整。

7、然下图提示中，选择OB对象，然后PLAN就可以旋转过来了。
