戴尔2999元整机改装1U服务器实录：[3]

作者：唐华 发表于：百度经验

认识英特尔原装标准主板

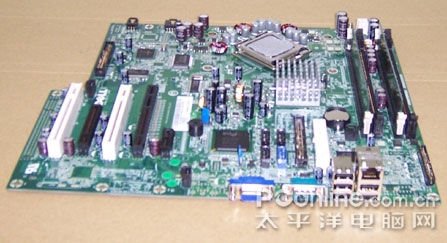

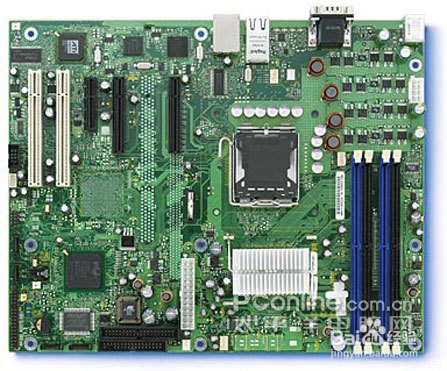

　　大家看看下图是从英特尔网站上抓下来的7230主板的照片，四四方方，规规矩矩，除了元件布局是所谓btx一律和一般PC主板成90度夹角之外，主板的固定螺丝孔位和IO接口位置都和一般常见的主板大同小异。

对照戴尔的定制主板

　　再来看看这块刚刚从戴尔PowerEdge SC430拆下来的7230主板，和上图比较不仅缺掉一个角，而且最可怕的是对照两块主板，竟然所有的螺丝固定孔位都不重合，这也就意味着，这块PowerEdge SC430的主板如果安装在一般的电脑、服务器机箱里，它的螺丝孔位和机箱底板上的固定螺丝柱的孔位将没有一个可以对得上！！这真是个可怕的发现。

戴尔服务器的机箱不兼容普通主板

　　回头再来看看拆掉主板的PowerEdge SC430，精美的机箱做工让人叹服，但它能否留给服务器的主人作为一个高档PC的外壳呢，笔者表示怀疑，至少别指望一般的主板能固定在它的底板螺丝孔位置上，当然，如果你有笔者一样的diy耐心，一切都是可能的。

关注戴尔原装散热器

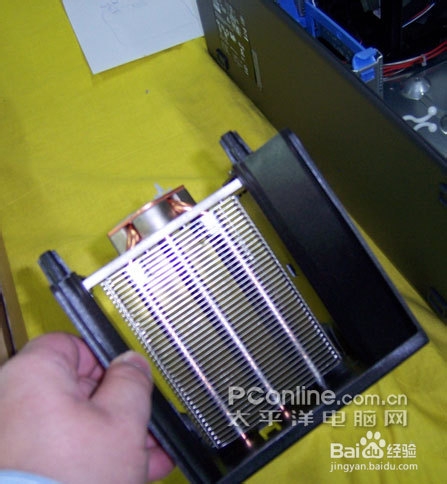

哦，再来关注一下笔者们的“大明星”，那个曾经稳坐中军帐的大块头——PowerEdge SC430的热管散热器：

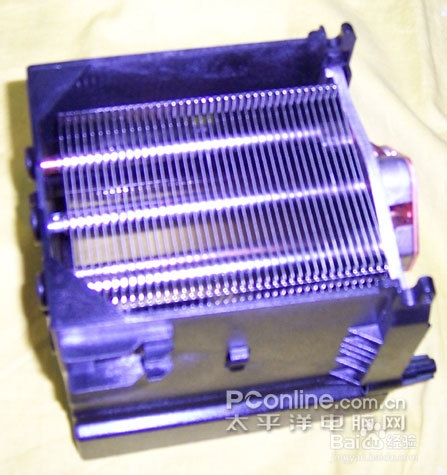

　　底部是铜的，通过热管连接上面的散热片，在笔者眼中真是极尽奢华啊，同志们，如果笔者们在市场上购买这么牛的一块热管散热器要多少钱呢？PowerEdge SC430真是浑身都是宝啊。

第三步：1U机箱隆重登场，改装过程惊心动魄

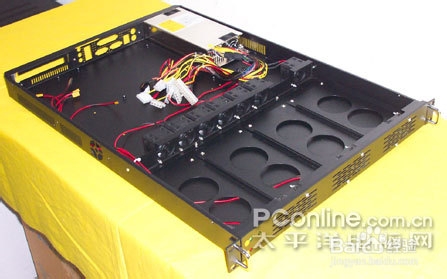

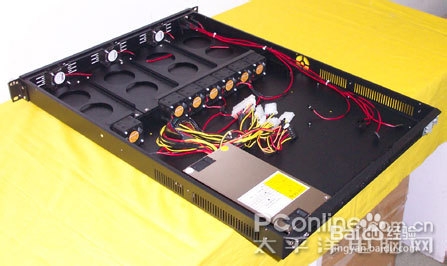

　　好了，现在把主板放进1U机箱里比画一下吧。今天选用的是北京千际出品的暴风雪1U4D625十风机1U服务器机箱，这款机箱标配10个高速滚珠风机、400瓦大功率超薄服务器纯净电源，具有超强的散热能力和稳定性，而且可以安装4块大容量硬盘。

发现戴尔主板的IO接口位置和普通主板迥异

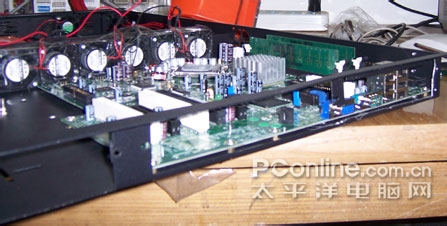

　　把主板放入千际暴风雪1U机箱内，事先已经知道两者的固定螺丝孔位截然不同，但现在又突然发现一个更惊人的大问题，大家看到没有，这个PowerEdge SC430的主板的显卡接口、USB接口等IO接口的位置竟然也和一般主板迥然不同，竟然“位移”到一个惊人的位置上，也就是说IO接口的位置和PCI插槽的位置来了个大互换，大家看本来该露出显卡接口、USB接口的地方，空空的，里面是几个PCI插槽，而右边本来应该安装PCI卡的地方，却露出几个USB接口！这说明什么？这说明，标准服务器机箱的后面板也完全没法用！想用就必须大改！

戴尔主板不能使用标准的775散热器

　　还有呢，大家看看这个主板上的CPU，看着就怪吧，不仅CPU不像一般主板那样方方正正的安装，而是呈现菱形的样子嵌在主板上，最可气的是这个主板不像一般lga775接口的主板，在CPU四角分别有一个小小的圆洞（四个圆洞成正方形布局），用来固定CPU散热器。而这块PowerEdge SC430的板子，在CPU四边分布着四个粗大的圆洞，不仅圆洞口径特殊，而且这四个圆洞竟然呈长方形布局，任何常用的775接口P4的散热器都别想安装在这个板子上。

　　您看，这块标准的千际冰霸775纯铜涡轮散热器放在主板上，四个用来固定的弹簧钉根本无法顾及主板上的四个成长方形布局的粗圆洞，这块散热器原本是可以顺利安装在英特尔原装7230主板上的，现在却无法安装在这块“戴尔7230”主板上。

开始修改机箱

　　 虽然一看这些零碎，老唐有点傻眼，但是东西都拆成零碎了，不前进也没有退路了，招呼一声：兄弟们动家伙！先改箱子。拿起电钻先削掉千际暴风雪1U机箱的后面板。

用大板锉刀，将机箱后面的毛茬锉平修整好：

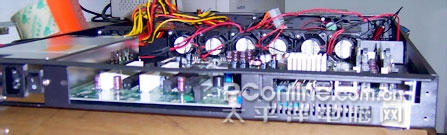

这是凿去掉后面板的机箱，看得更清楚了吧，主板IO接口位置的怪异之处。

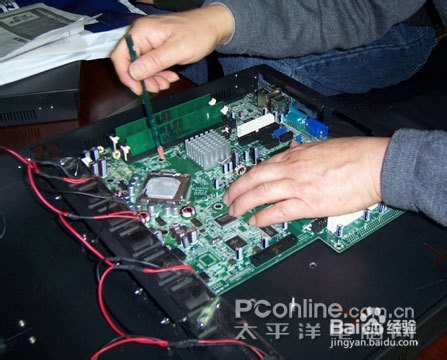

用虎口钳一一拔掉机箱底板上的固定铜柱，然后用铅笔在机箱底板上描绘好这块PowerEdge SC430主板的螺丝孔位轮廓，重新一一镶上新的螺丝铜柱，同时在CPU旁边那个四个粗圆洞的位置上也镶上四个铜柱，从四个圆洞里伸出来，略微高出主板，用来固定咱们改装过的千际冰霸纯铜散热器：

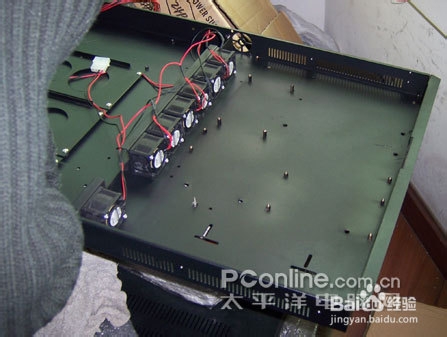

全部重新镶嵌铜柱后的机箱

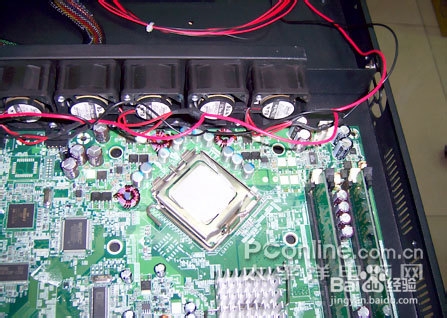

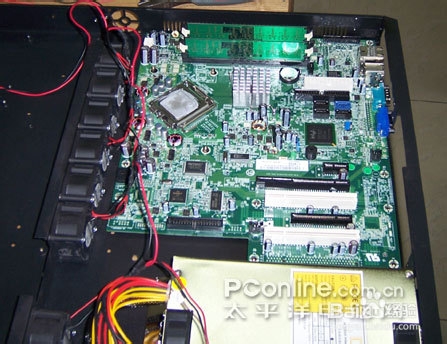

看，主板可以良好固定了，四个铜柱从CPU四周的四个粗孔里伸出来：

自制IO背板

　　在一块光滑的的PVC板材上按照PowerEdge SC430主板的IO接口画出机箱后面板的轮廓，然后剪下。

用专用的模具在PVC板材上敲打出IO接口面板：

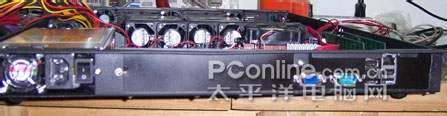

将做好的新的后面板喷漆后装到机箱上，看，做得不赖吧？

改造千际冰霸纯铜散热器的固定方式

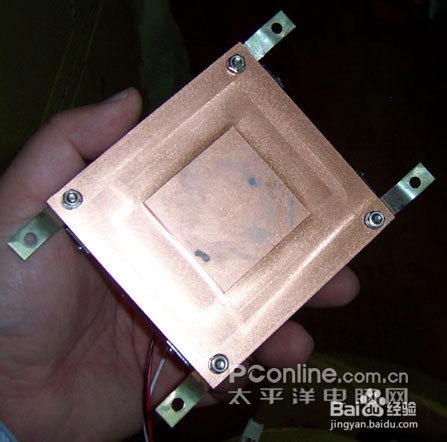

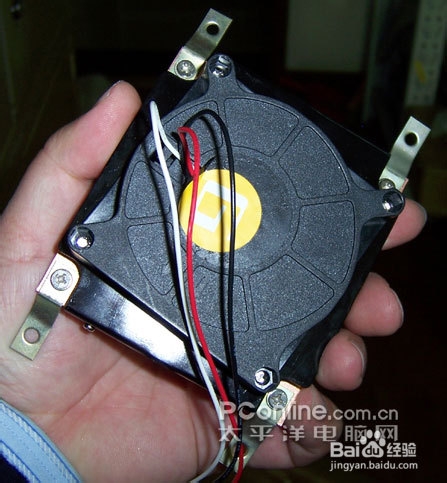

在千际冰霸775纯铜涡轮散热器的四角上加装四个小钢板延伸件。

将散热器装到戴尔主板上

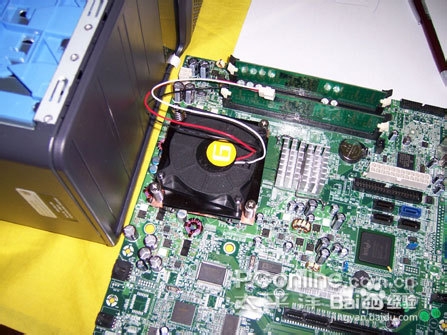

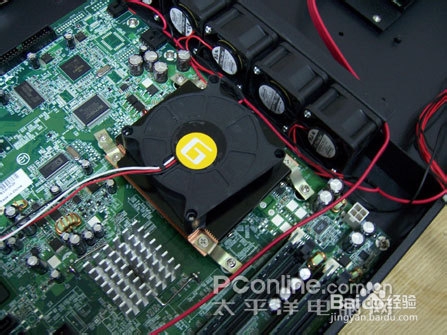

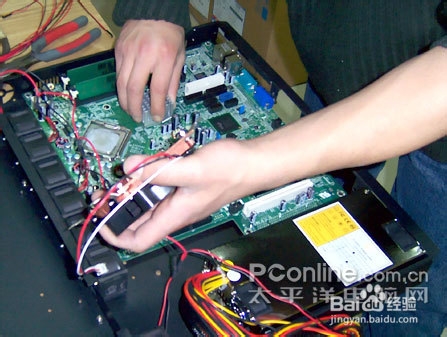

　　现在把改装好的千际冰霸775纯铜涡轮散热器装入机箱，四个延伸出来的小钢板上都有螺丝孔，可以固定在CPU四周的那四个探出头来的铜柱上，小钢板有一定弹性，可以将散热器稳稳压紧在CPU表面上，当然，别忘了擦干净CPU表面，再重新涂上一层新的导热硅脂，这细小的一步对于服务器将来的稳定往往至关重要，硅脂一般都随散热器赠送，放在散热器的盒子里，千际冰霸775纯铜涡轮散热器的硅脂的包装做成一个小注射器针筒的样子，很好玩，一次用不完还可以留着下次接着用，一般服务器运行一年以上，硅脂就可能烧干板结，最好擦干后重新涂一下，否则不仅不能辅助散热，还往往成为散热的隐患。

注意散热器的安装方向

　　散热器装好了，注意散热器的翅片一定要顺着机箱中间一派风扇的风向安装，不能逆着风向，散热器上面的涡轮的出风口同样不能逆着机箱风扇的风向，笔者试验过，两种安装方式，温度有时候能差10度，所以不注意细节的人是不可能装出一台性能卓越的服务器的，这也就是为什么有些人用别人同样的装备却装不出别人同样优异的性能，一点点细微的疏忽，就可能造成将来百思不得其解的故障。

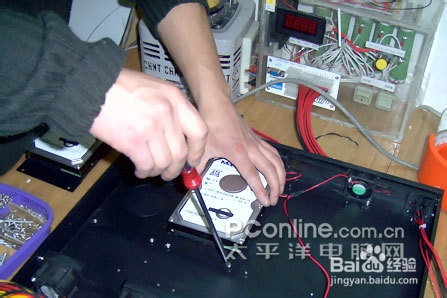

现在上硬盘：

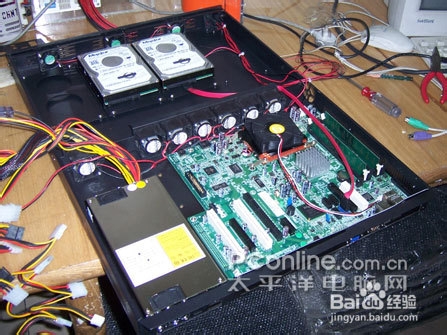

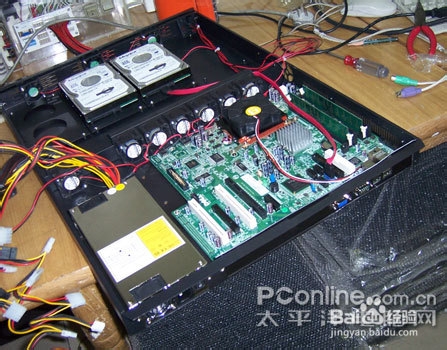

咱们的“戴尔PowerEdge SC430改装版”1U服务器已经初见端倪了：

好了今天先讲到这里，本文共有四篇，请继续关注后续文章，谢谢您的阅读，如果觉得有用别忘了点击一下有用支持我一下，有任何问题也欢迎多多留言点评，谢谢。
