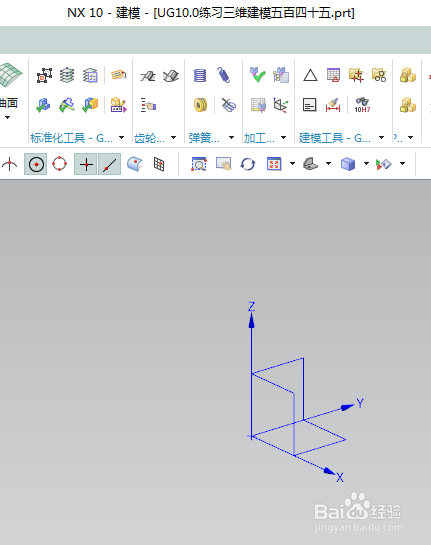

UG10.0练习三维建模五百四十五之手轮

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模五百四十五

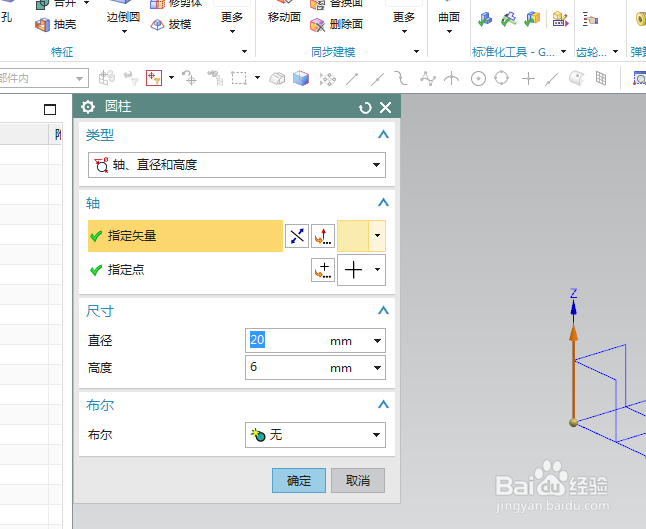

2、如下图所示，

执行【】菜单——插入——设计特征——圆柱体【】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径20，高度6，

点击应用。

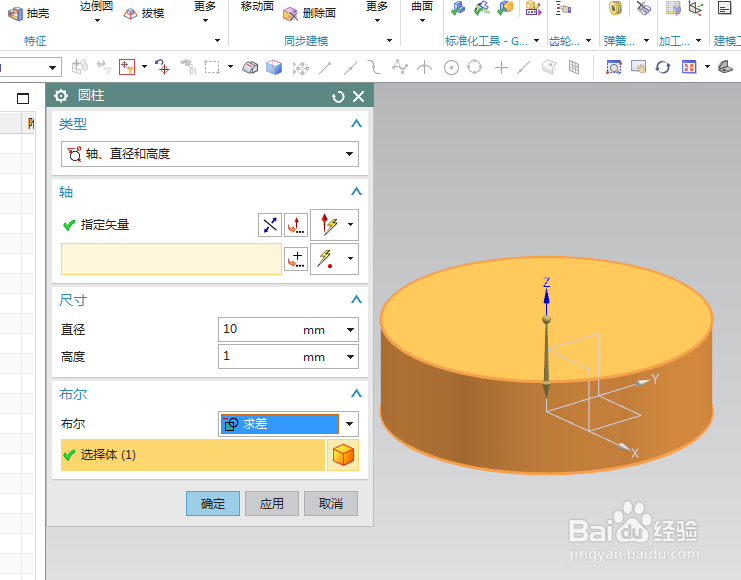

3、如下图所示，

指定矢量Z轴，反向，

指定点：上端面圆心点，

设置尺寸：直径10，高度1，

布尔求差，点击确定。

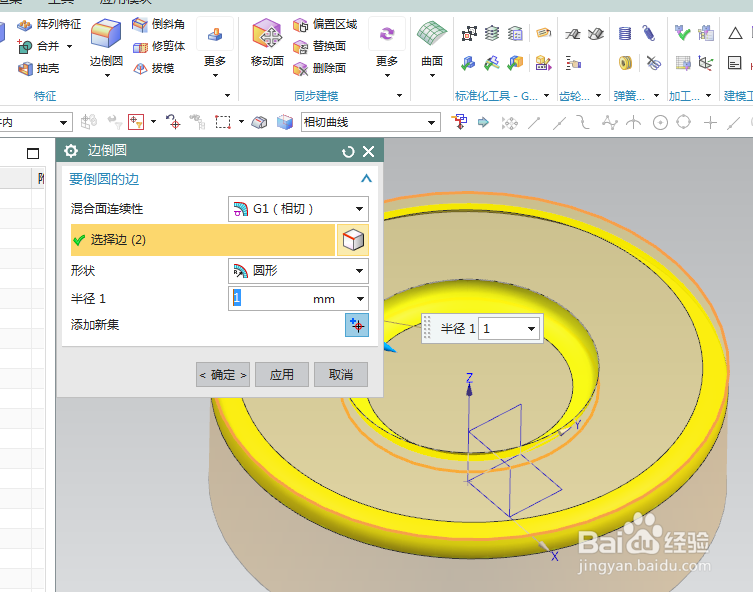

4、如下图所示，

点击工具栏中的边倒圆命令，

选择下图中的两条实体边线，设置半径为R1，

点击应用。

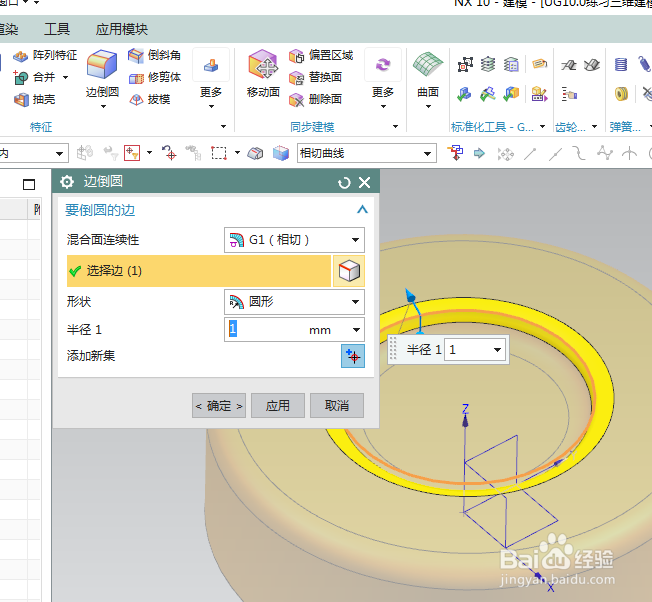

5、如下图所示，

选中下图所示的另一条实体边线，

设置半径为R1，

点击确定。

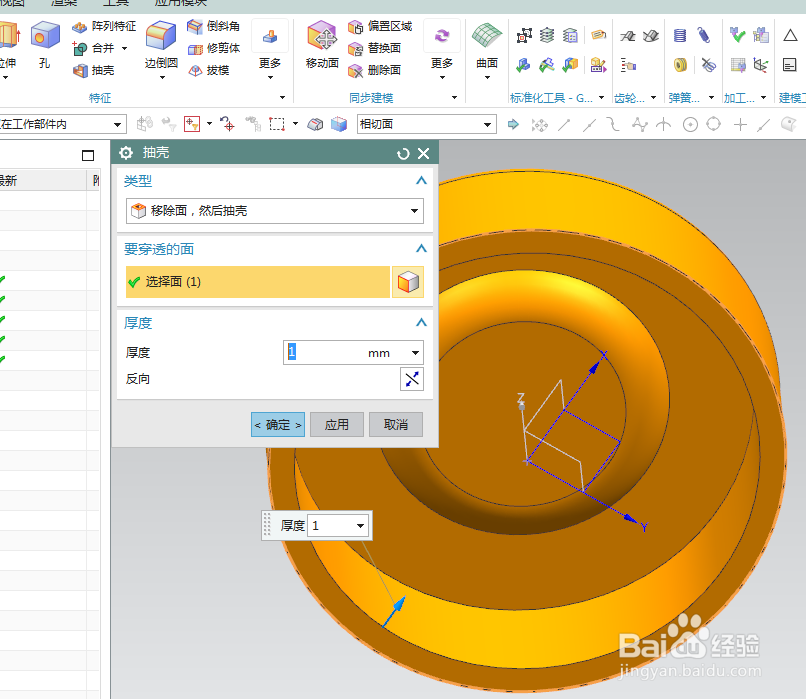

6、如下图所示，

点击工具栏中的抽壳命令，

选中底面，设置厚度为1，

点击确定。

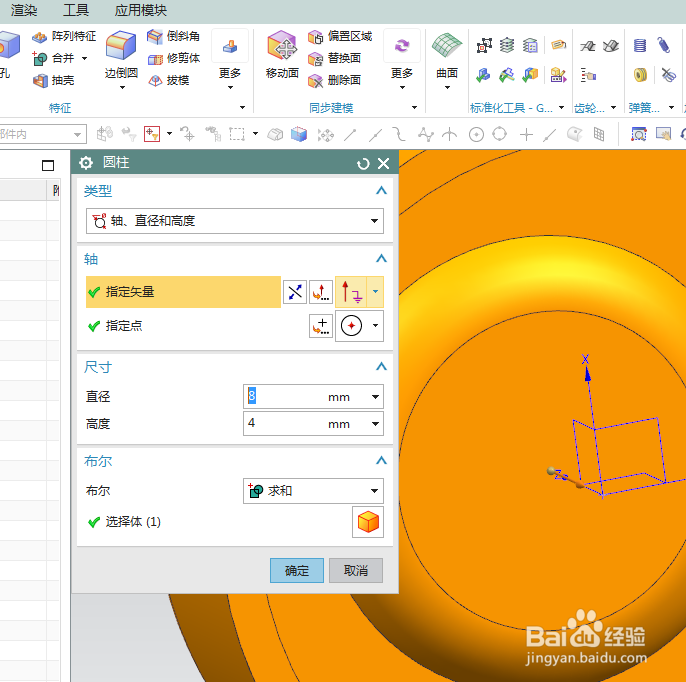

7、如下图所示，

执行【】菜单——插入——设计特征——圆柱体【】，

指定矢量Z轴，调整方向，指定点：内孔底面圆心点，

设置尺寸：直径8，高度4，

布尔求和，

点击应用。

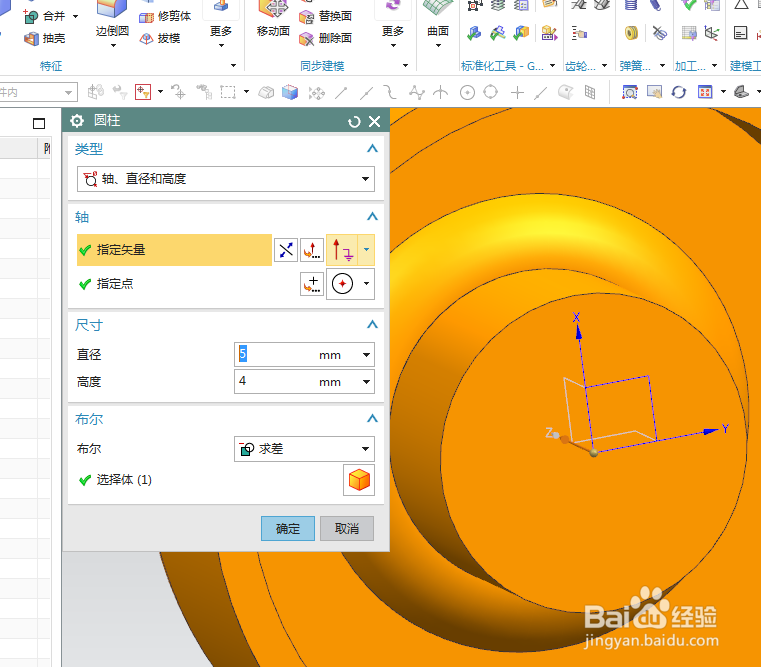

8、如下图所示，

指定矢量Z轴，指定点：端面圆心点，

设置尺寸：直径5，高度4，布尔求差，

点击确定。

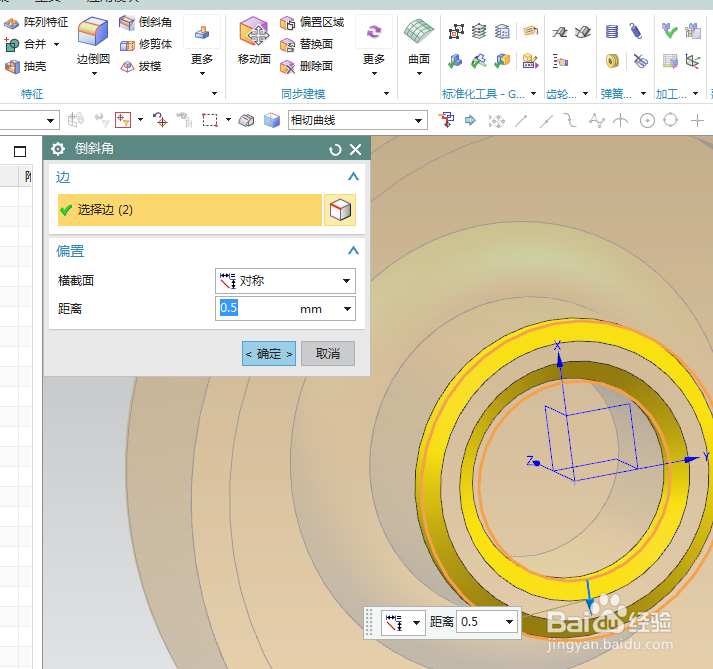

9、如下图所示，

点击工具栏中的倒斜角命令，

选中两条实体圆形边线，

设置横截面对称距离为0.5，

点击确定。

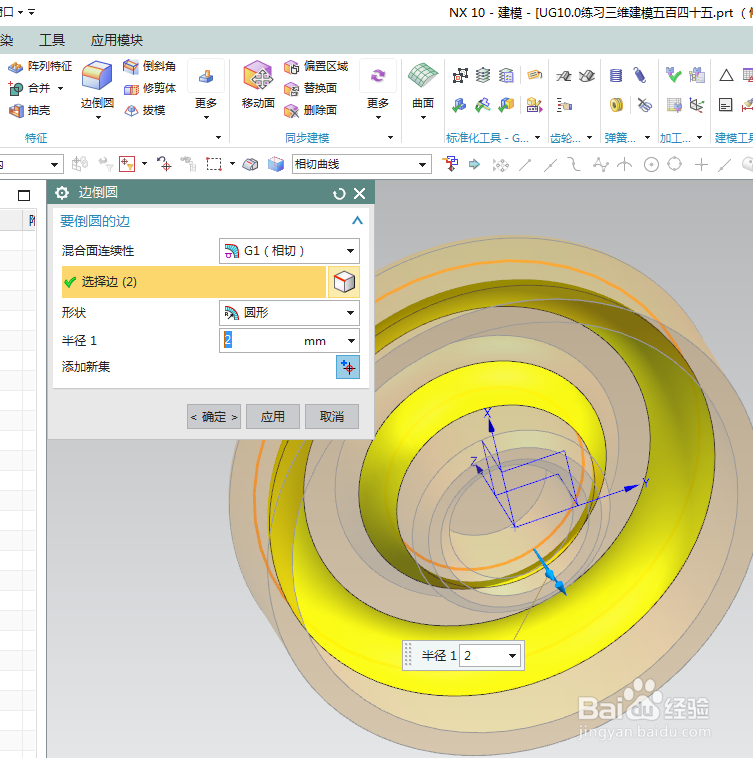

10、如下图所示，

点击工具栏中的边倒圆命令，

选择下图中的两条实体边线，设置半径为R2，

点击应用。

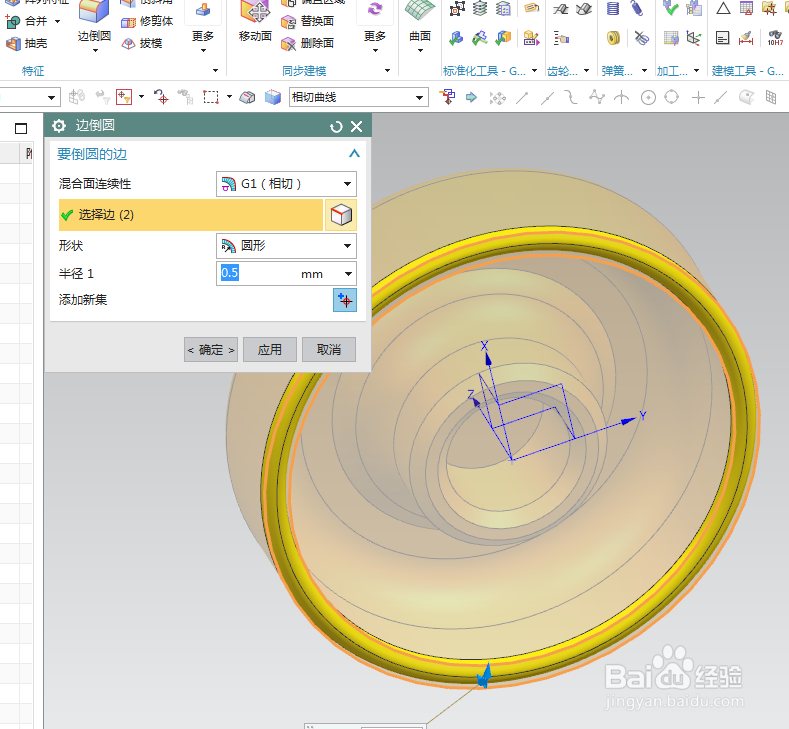

11、如下图所示，

选择下图中的另外两条实体边线，设置半径为R0.5，

点击确定。

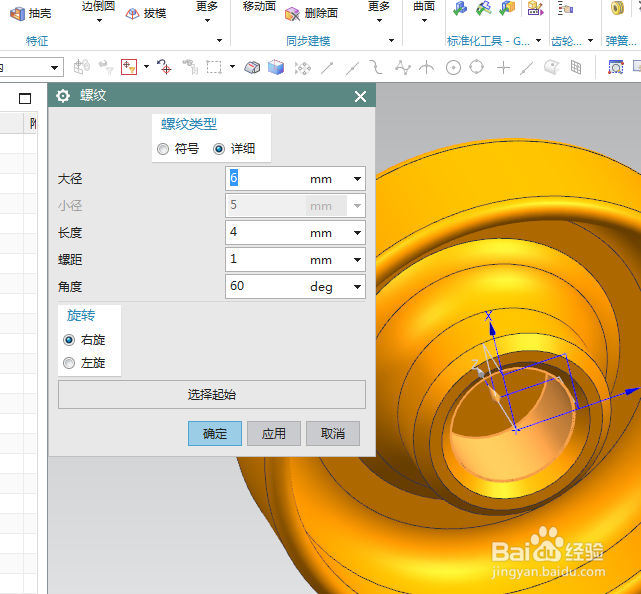

12、如下图所示，

点击工具栏中的【更多——螺纹】，

选择内孔侧面，选中螺纹起始面。

参数默认，

点击确定，。

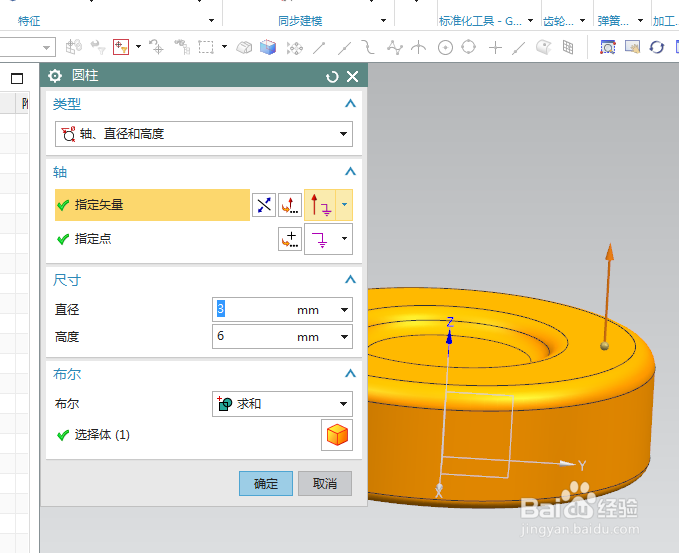

13、如下图所示，

执行【】菜单——插入——设计特征——圆柱体【】，

指定矢量Z轴，指定点：X坐标是0，Y坐标是7.5，Z坐标是6，

设置尺寸：直径,3，高度6，

布尔求和，点击确定。

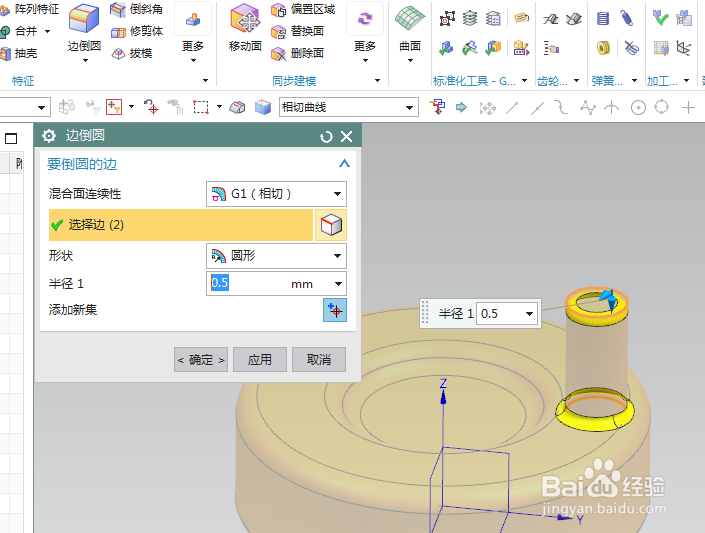

14、如下图所示，

点击工具栏中的边倒圆命令，

选择下图中的两条实体边线，设置半径为R0.5，

点击确定。

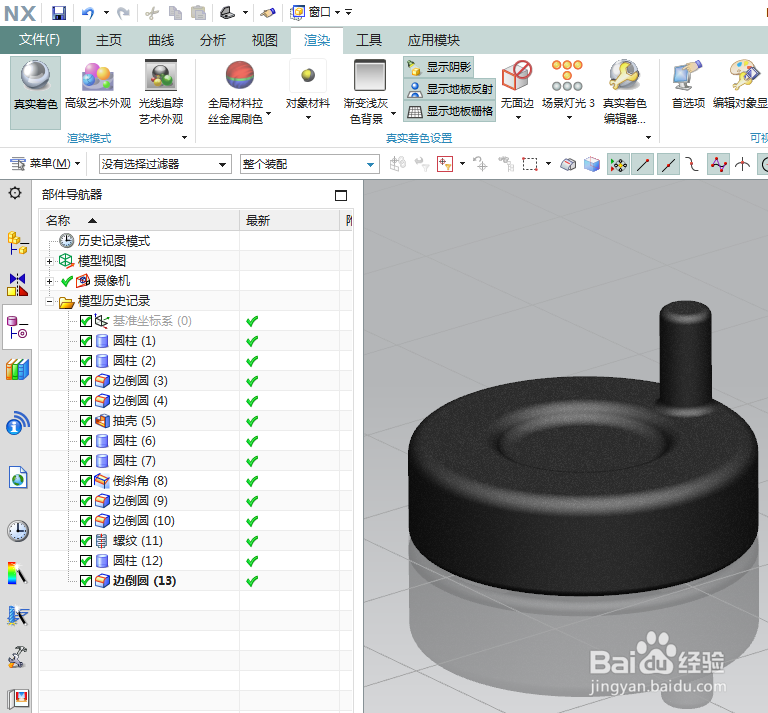

15、如下图所示，

隐藏基准坐标系，显示设置为着色，

渲染——真实着色——选中实体——对象材料——深灰色纹理。

————至此，

这个手轮建模并渲染完成了，

本次练习结束。
