UG10.0如何建模调整螺钉

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：调整螺钉。

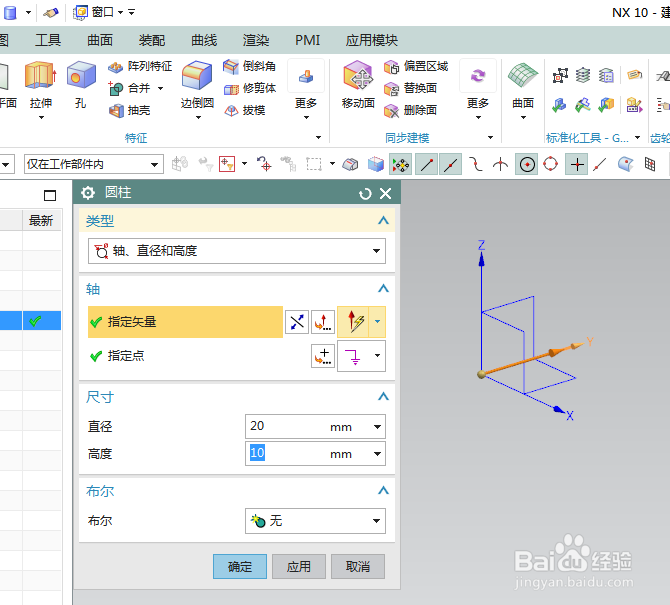

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Y轴，

指定点：坐标原点，

设置尺寸：直径为20，高度10，

点击应用。

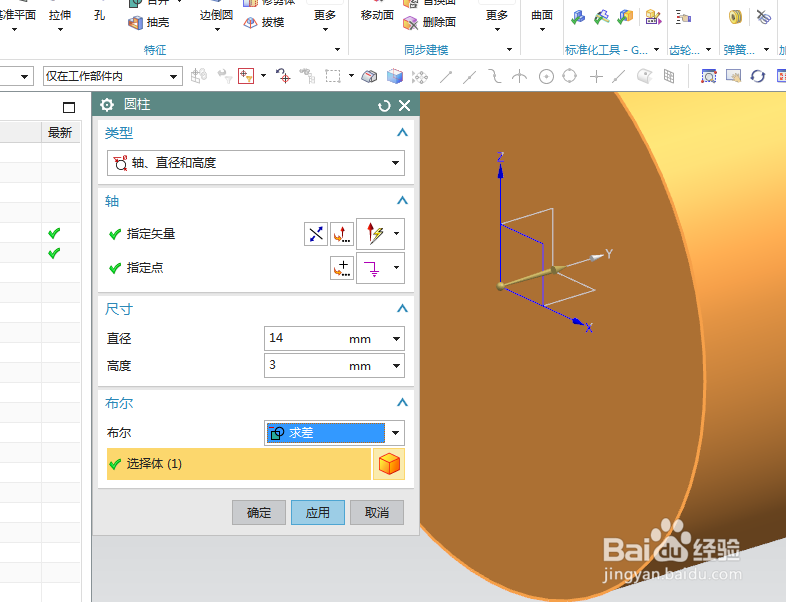

3、如下图所示，

指定矢量Y轴，指定点：坐标原点，

设置尺寸：直径14，高度3，布尔求差，

点击确定。

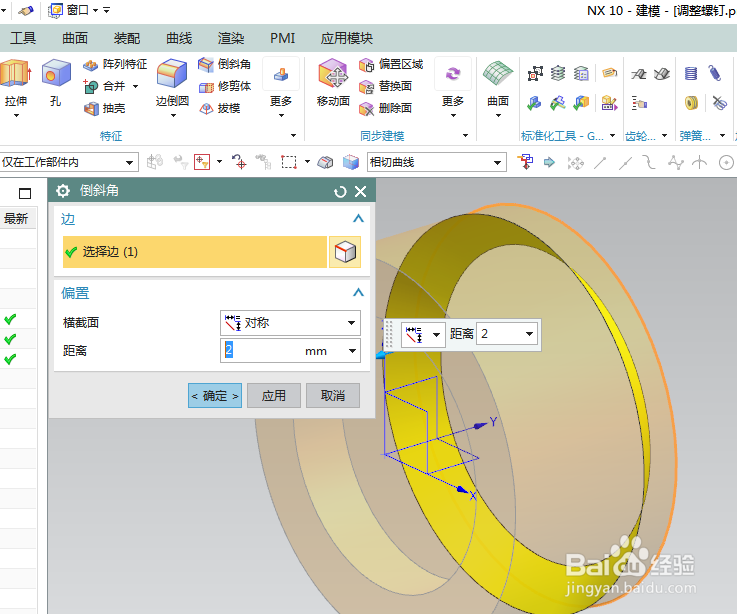

4、如下图所示，

点击实体中的倒斜角命令，选中实体边线，

设置横截面为2，

点击确定。

5、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

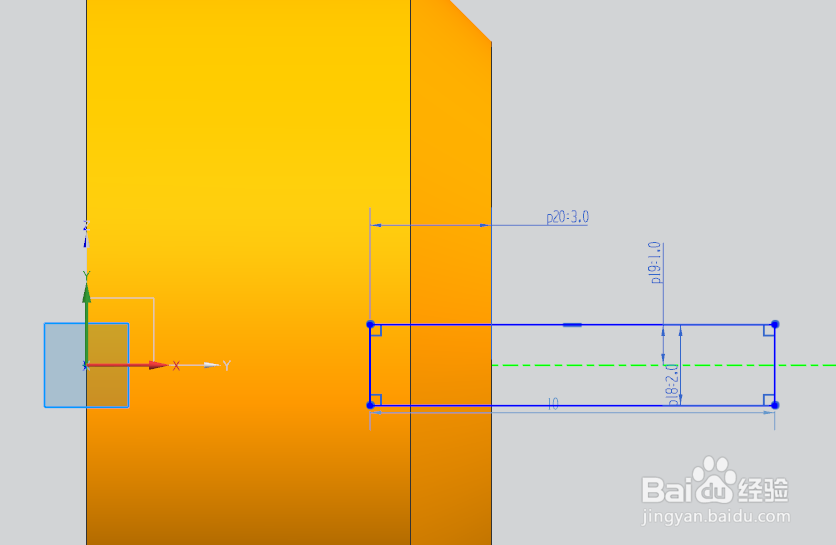

6、如下图所示，

激活矩形命令，画一个矩形，

激活快速尺寸命令，标注尺寸：左边线距离实体右边3，右边线宽2，半宽1，

点击完成，退出草图。

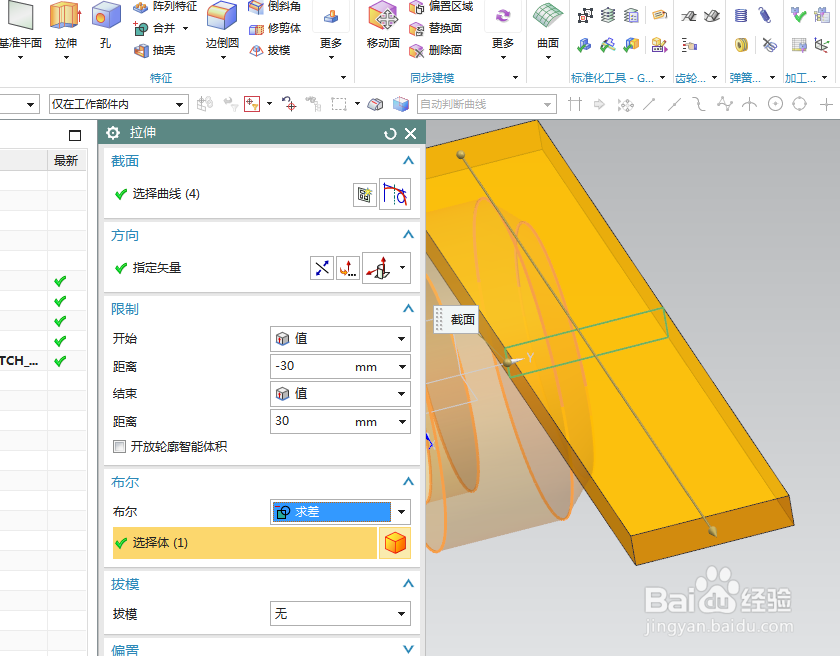

7、如下图所示，

设置限制：-30开始，30结束，

布尔求差，

点击确定。

8、如下图所示，

执行【更多——螺纹】，

点击实体外圆面，

螺纹的详细参数自动就出现了，

点击确定。

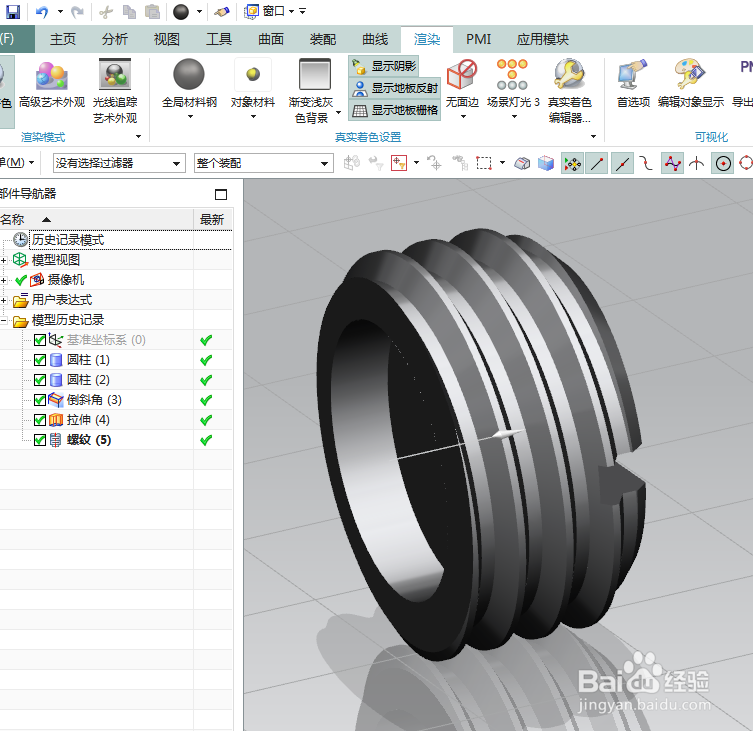

9、如下图所示，

隐藏基准坐标系，显示设置为着色，

执行【渲染——真实着色——全局材料钢】，

————

至此，

这个调整螺钉就制作完成了，

本次练习结束。
