Proe三维训练一百四十之圆弧与球

1、如下图示，打开Proe软件，新建一缺省的实体零件，

2、如下所示，执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境，

3、如下所示，激活圆命令，在横轴上取一点画癣嗡赧箬圆，双击修改直径为100，圆心距离纵轴500，激活中心线命令，画一条与纵轴重合的中心线，点击右边工具栏中的√，完成并退出草绘。

4、如下所示，设置旋转角度为45度，回车，完成并结束本次旋转操作。

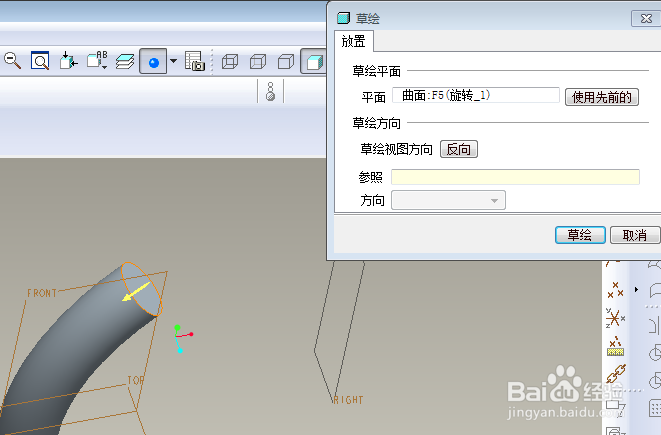

5、如下所示，执行【旋转——位置——定义——实体平面——草绘】，直接进入草绘环境，

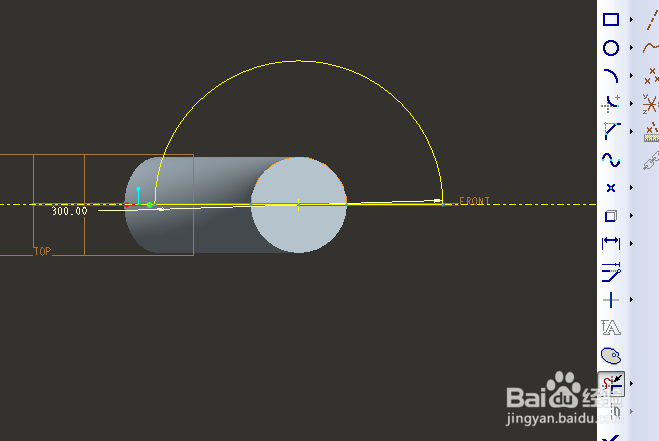

6、如下所示，激活投影命令，投影实体边线，然后删除，留下参考线，激活中心线命令，过参考线段的圆心画一条水平中心线，激活圆命令，以参考线段的圆心点为圆心画一个圆，双击修改直径为300，激活删除段命令，删除中心线下方的圆弧线段，激活直线命令，连接圆弧两端点，封闭圆弧，点击右边工具栏中的√，完成并退出草绘。

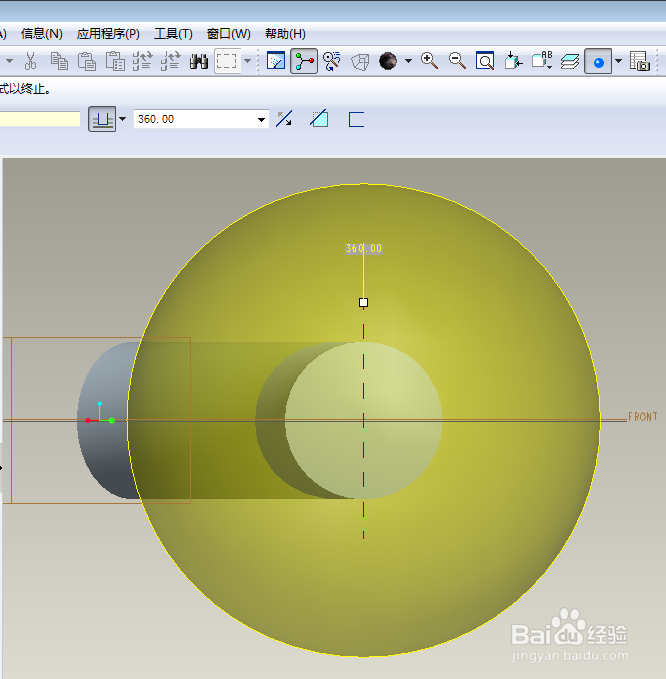

7、如下所示，默认旋转360度，回车，完成并结束本次旋转操作。

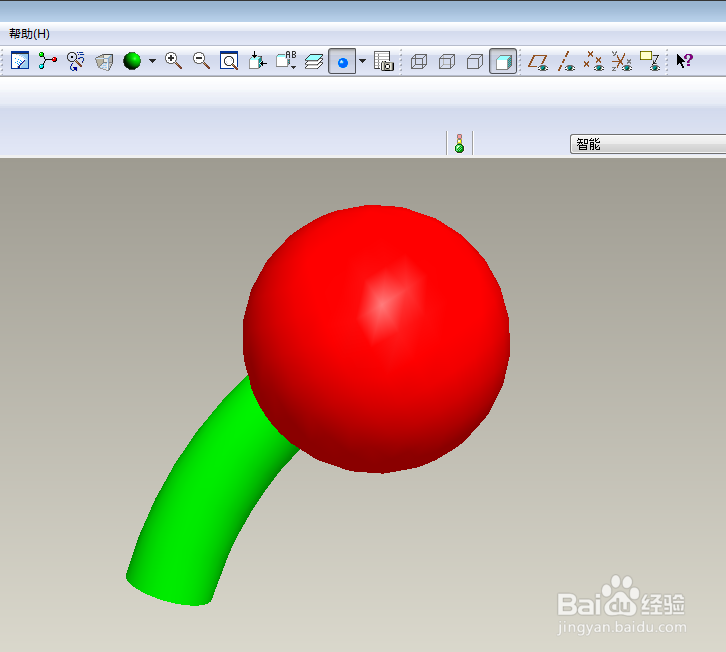

8、如下所示，隐藏所有的基准，给实体指定颜薄本窭煌色，大圆球面指定红色，小圆环面指定绿色，至此，这个三维实体零件就创建完成，本次训练结束。
