同步建模下线型尺寸是怎么用的

1、以上课所用的拔模体零件为例，在其基础上创建一个方块体；

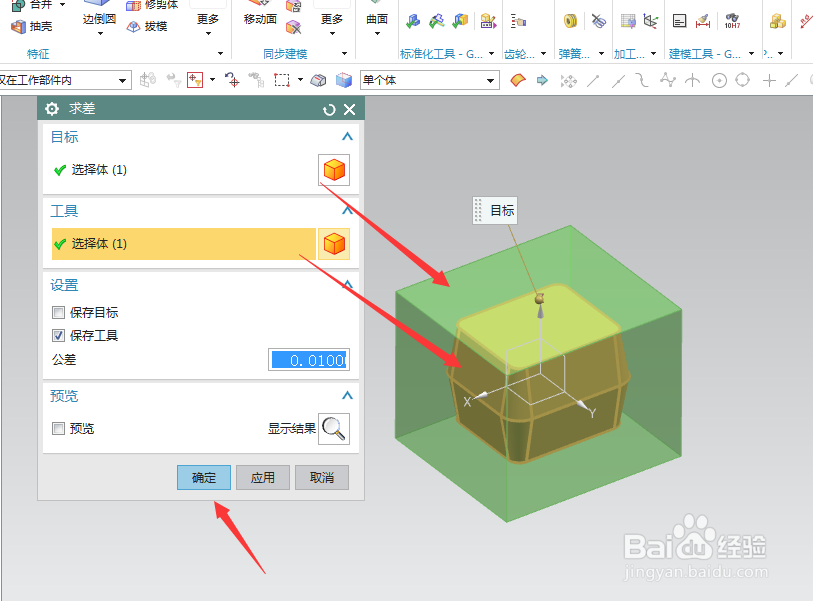

2、使用布尔运算命令，以方块体为目标体，以拔模体为工具体，对其执行求差；

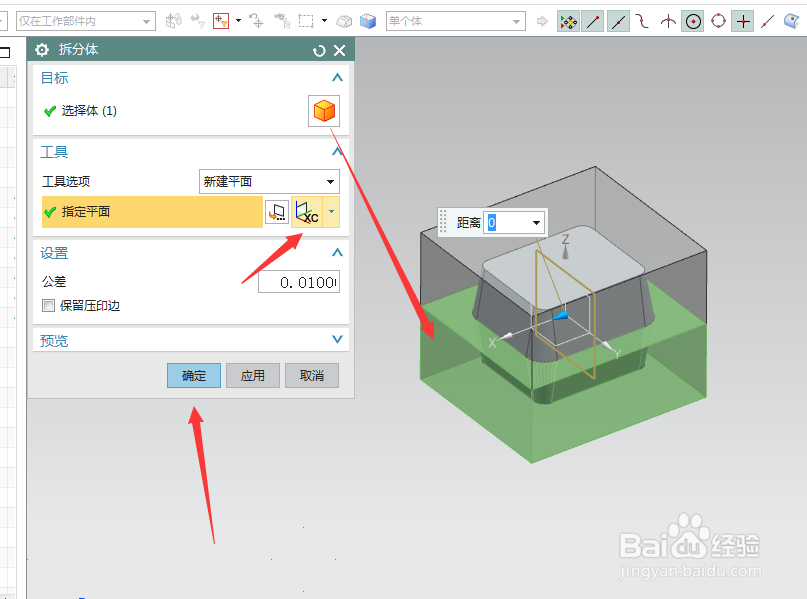

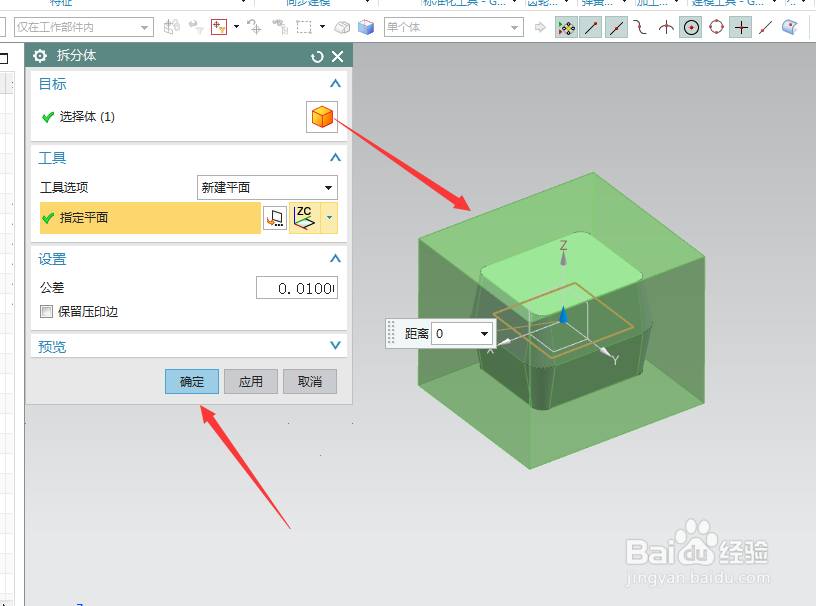

3、使用拆分体命令，以模具设计中的分型面把其拆分成多个实体；

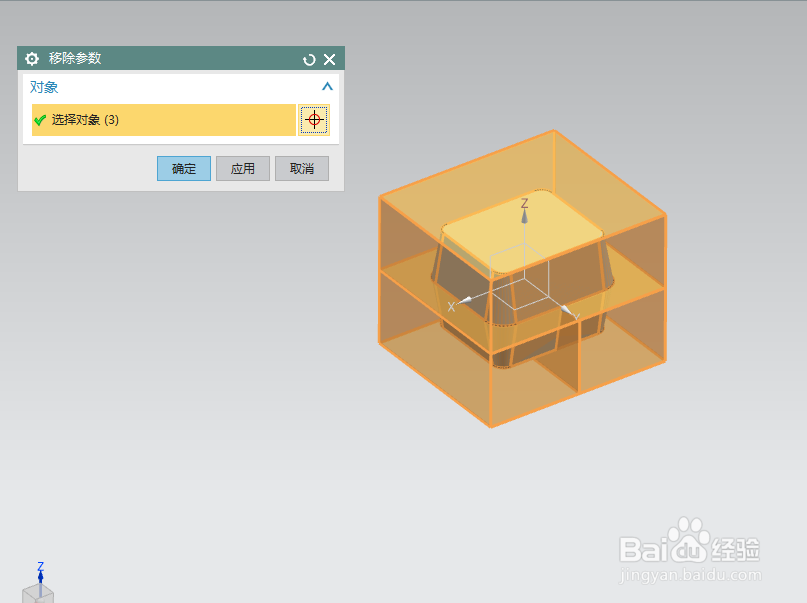

4、使用移除参数命令，选中所有的实体，然后去除它们之间的设置参数；

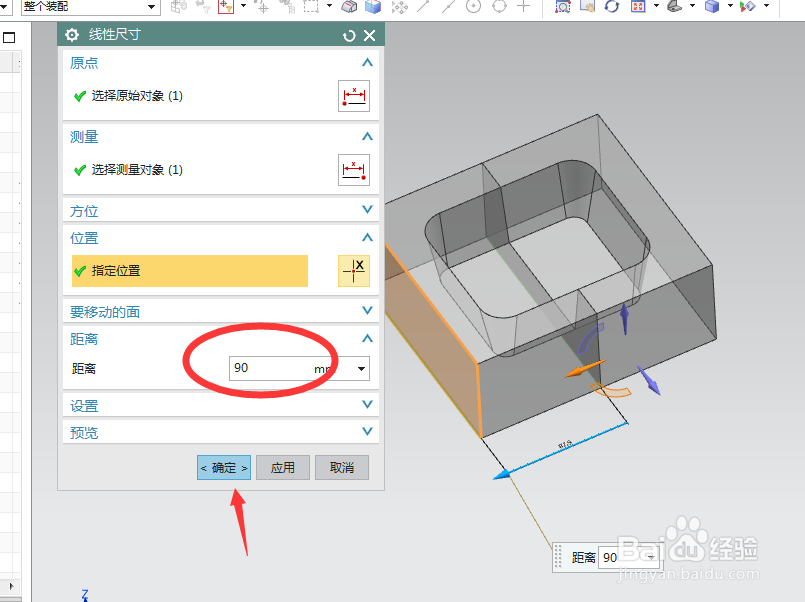

5、对下图的零件进行单独显示，然后在同步建模下找到线型尺寸命令，按图中的参数进行设置；

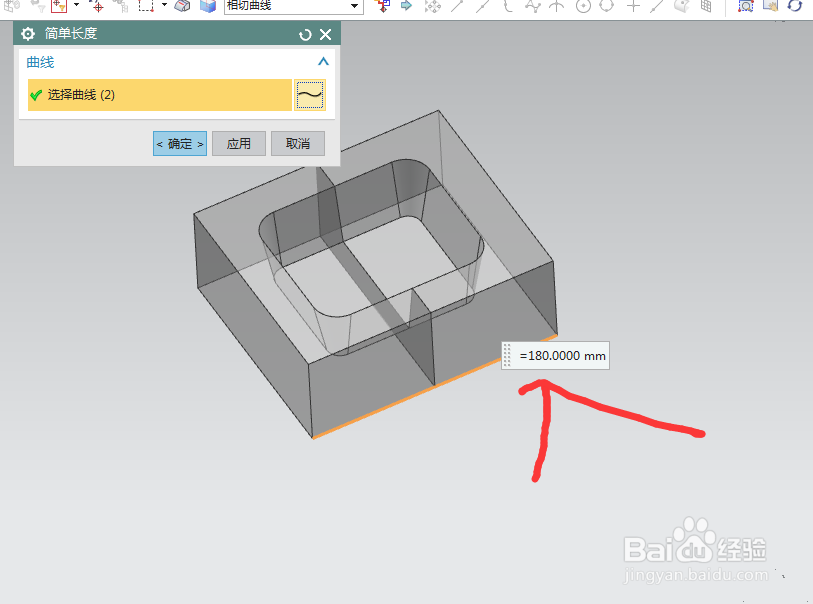

6、为检查我们更改的尺寸结果，使用分析下的测量长度命令，可以看到我们的更改后的模芯尺寸为整数了；

7、设计总结：线性尺寸是模具设计中快速定模料技巧，有时候会出现更改不成功的情况，当遇到这种情况时，就需要改变设计思路了。
