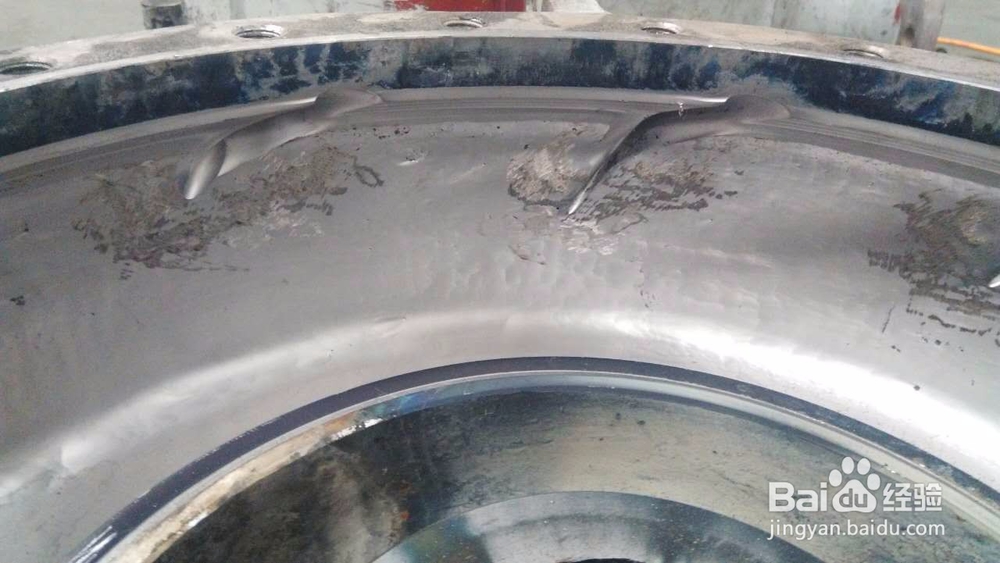

脱硫泵耐磨损防腐蚀修复材料使用方法

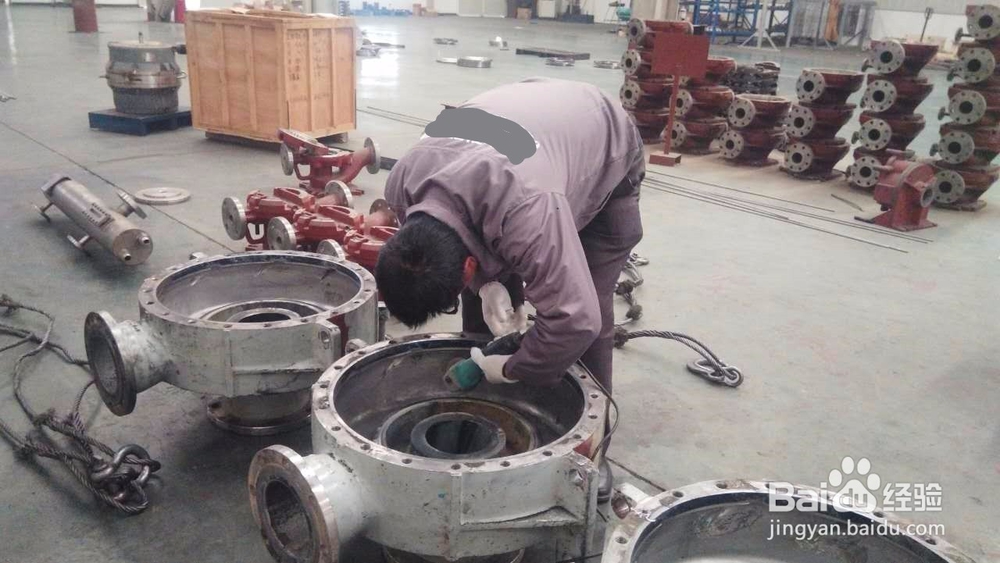

1、首先角磨机粗化金属基材，清洗剂（丙酮、乙酸乙酯、无水酒精）清洗，晾置干燥或风扇吹干。金属基材要求干净、干燥、粗糙。

2、将KN17高分子陶瓷聚合物抗磨损耐腐蚀防护胶按规定比例混合均匀，刷涂于脱硫泵管品疏饯懒道基材表面，单次混胶量不要太多，避免由于材料快速固化不能使用造成浪费。一般厚度0.8mm,每平方米用胶量1kg。

3、在KN17高分子陶瓷聚合物抗磨损耐腐蚀防护胶初步固化（刚刚变硬时）后，将混合均匀的KN17高分子碳化硅陶瓷涂料刮涂于耐腐蚀涂层表面。一般厚度3mm，每平方用胶6kg。

4、常温放置24小时完成固化，温度低时需延长固化时间。温度低于10度时，需采用加温措施完成固化。
